十字轴式万向节传动连接结构

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1180508

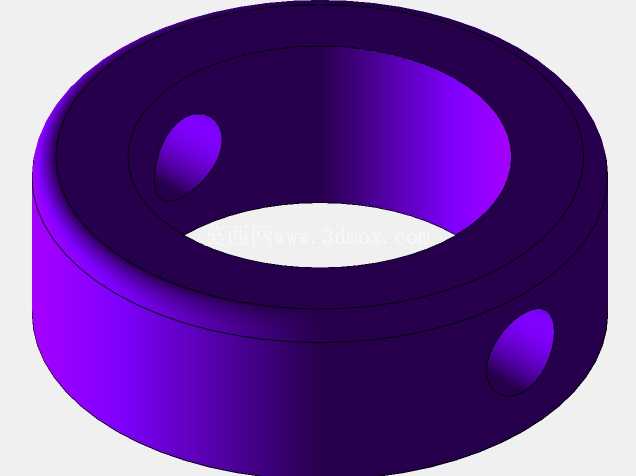

  • 十字轴式万向节传动连接结构
  • 十字轴式万向节传动连接结构
  • 十字轴式万向节传动连接结构
  • 十字轴式万向节传动连接结构
  • 十字轴式万向节传动连接结构
  • 十字轴式万向节传动连接结构
  • 十字轴式万向节传动连接结构

在各类需要轴线偏角补偿的旋转传动场景中,这类十字轴式万向节是应用极广的基础传动部件,最常见的部署位置包括车辆底盘的传动路径、工业设备的变速箱输出端、农用机械的动力传递链路,但凡存在两轴无法保证严格同轴、工作中会出现轴线相对偏移的传动位置,都能见到这类结构的身影。它的核心作用是在两轴存在夹角的状态下,持续可靠地传递旋转扭矩,补偿安装误差或是工作过程中产生的轴线位移,避免刚性连接带来的轴系憋劲、轴承过载、轴件断裂等问题。

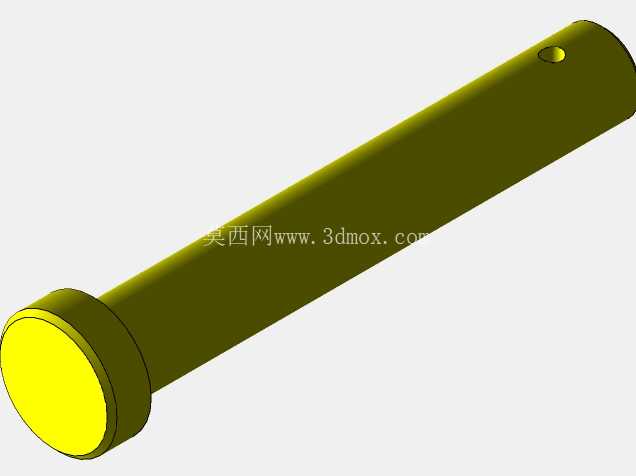

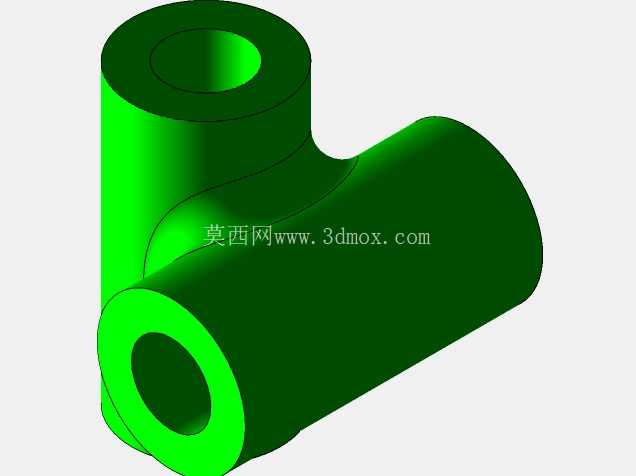

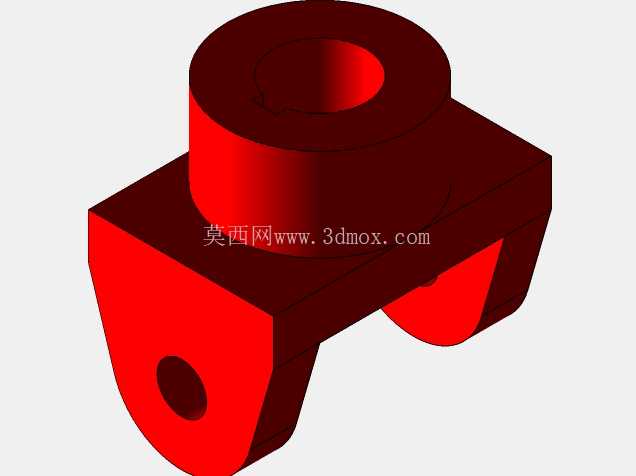

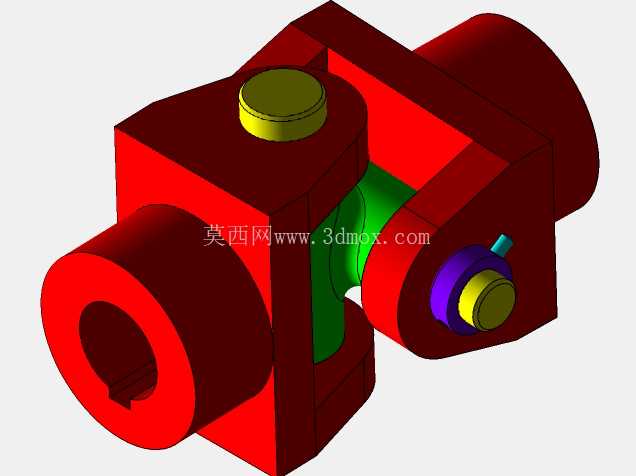

从结构设计逻辑来看,这套万向节采用分体式叉架配合十字销轴的经典布局,两个带轴孔的叉形接头分别对接主动轴与从动轴,十字轴作为中间传动件嵌入两个叉架的安装槽内,四个轴颈分别对应两个叉架的两对安装孔,通过销轴完成铰接固定,让两个叉架可以分别绕十字轴的两个垂直轴线做角度摆动。这种结构的设计初衷,就是允许两连接轴在一定角度范围内自由偏摆,同时保证扭矩传递的连续性,不会因为轴线存在夹角就出现传动卡滞或是动力中断的情况。

从实际功能特性上看,这类非等速万向节单节使用时,主动轴匀速旋转的状态下,从动轴会出现周期性的转速波动,因此在对转速同步性要求较高的传动链路中,通常会成对使用双万向节结构,通过合理布置中间轴的相位,抵消单节带来的转速差,实现近似等速的传动效果。而在转速不高、对转速波动容忍度较高的场景,比如手动操作的机械结构、低速传动的工装设备、小型机具的传动链路中,单节万向节就可以满足使用需求,结构更简单,维护也更方便。

关于安装边界与尺寸适配,这类万向节的两端轴孔采用标准圆柱孔设计,可通过键连接、销连接或是顶丝固定的方式与对接轴完成装配,轴孔的直径尺寸需要与对接轴的轴径严格匹配,保证配合公差在合理范围内,避免出现配合过松导致的传动冲击,或是配合过紧导致的装配困难。叉架的摆动角度范围是选型时的核心参数,常规小型万向节的单节最大允许工作夹角一般在15°到25°之间,安装时需要提前核算两轴的最大偏角,确保工作过程中实际夹角不超过结构允许的最大值,否则会出现十字轴轴颈卡滞、接触面压强过载,大幅缩短部件使用寿命。

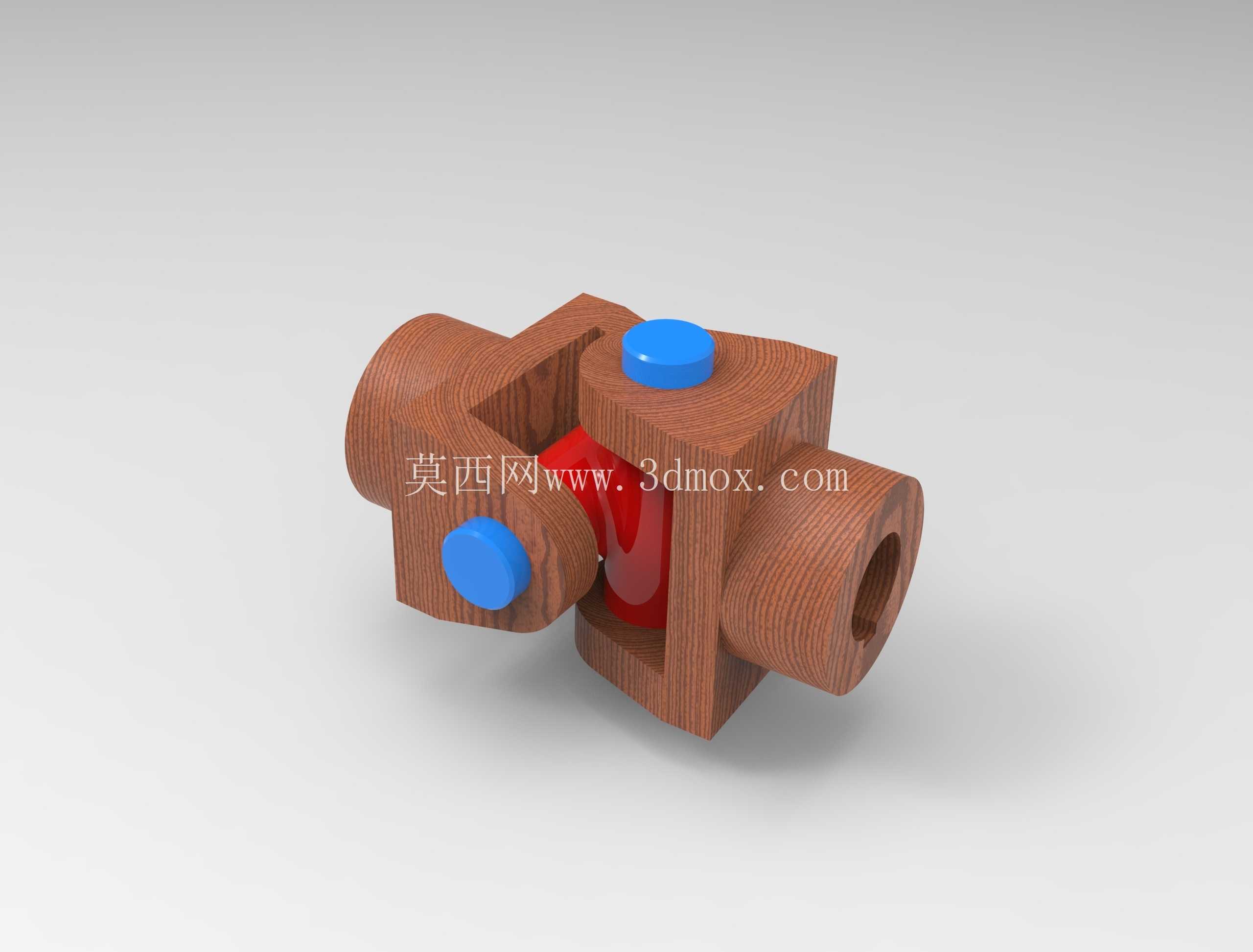

建模过程中需要重点关注几个配合位置的公差设计:十字轴轴颈与叉架安装孔之间需要预留合理的转动间隙,既要保证转动灵活无卡滞,又要避免间隙过大带来的传动回程误差;叉架的开槽宽度需要与十字轴的轴向尺寸匹配,保证十字轴装入后不会出现轴向窜动;两端轴孔的同轴度、叉架安装孔的位置度都需要控制在合理公差范围内,避免装配后出现转动阻力过大、偏磨等问题。另外,这类木质纹理的渲染效果仅作展示使用,实际量产的万向节部件多采用合金钢锻造加工,轴颈位置会做淬火处理提升表面硬度,配合面会做磨削加工保证尺寸精度,部分需要长期润滑的场景还会在十字轴内部设计油道,配套黄油嘴方便定期加注润滑脂,降低转动副的磨损速率。

在实际设备维护过程中,万向节属于易损耗的传动部件,需要定期检查转动副的磨损情况,当十字轴轴颈与孔的配合间隙超过允许值时,会出现传动异响、抖动等问题,此时就需要及时更换磨损部件,避免故障扩大影响整条传动链路的正常运行。选型时除了核对安装尺寸、允许偏角之外,还需要根据传递的额定扭矩、工作转速选择对应规格的产品,确保额定载荷大于实际工作的峰值扭矩,避免出现过载断裂的情况。
