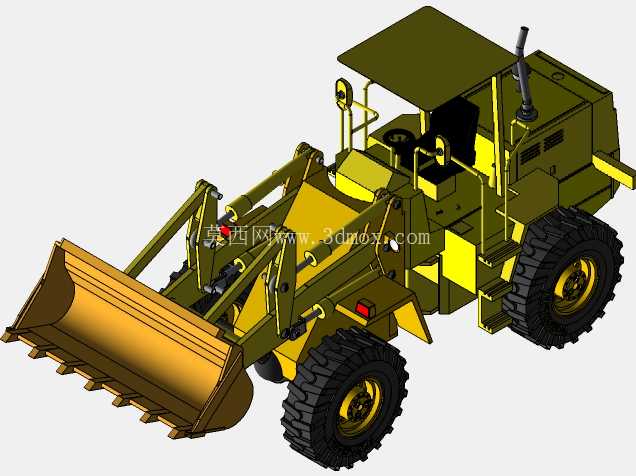

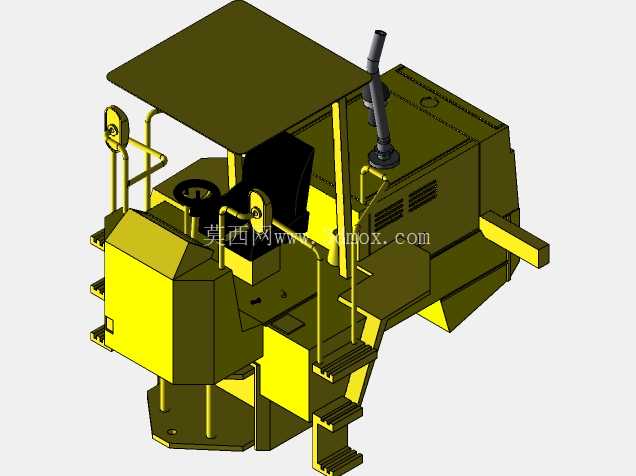

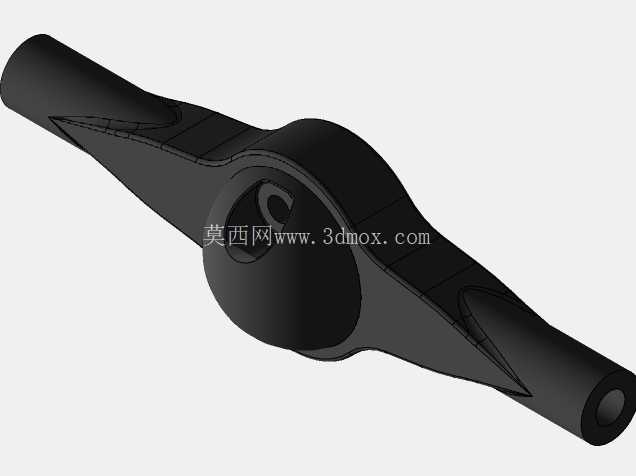

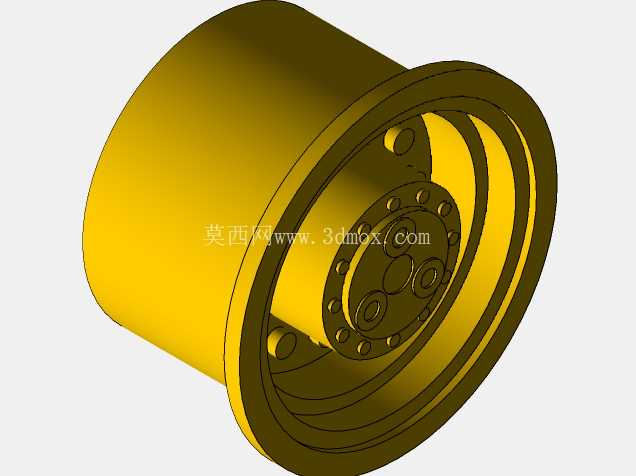

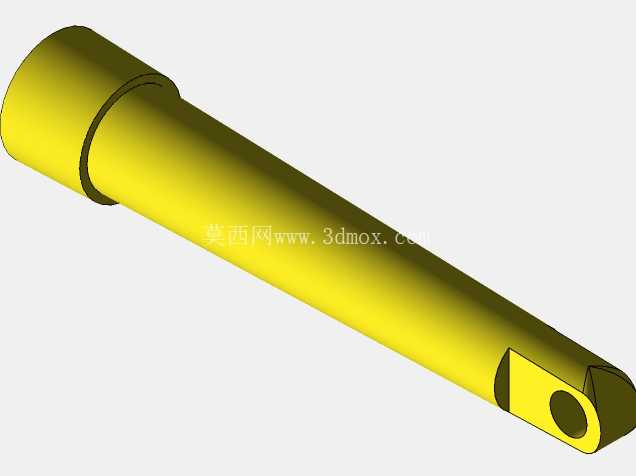

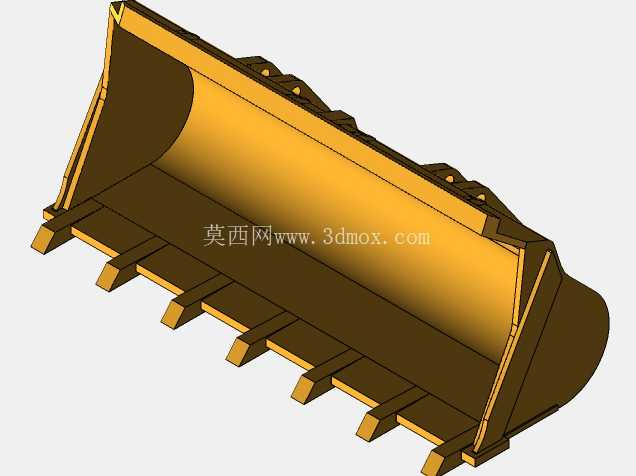

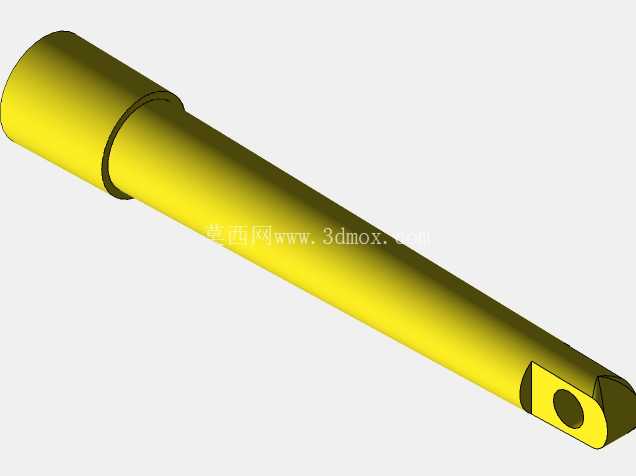

在重载液压驱动的工程作业场景中,这类双片式铰接加载臂是动力传递路径上的核心受力构件,常见于矿山采掘设备的装载机构、工程车辆的动臂驱动单元、重型液压夹具的施力端,承担着将液压油缸的直线推力转化为铰接端回转力矩的作用,作业过程中需要持续承受交变拉压载荷、瞬时冲击载荷,以及偏载带来的附加扭矩,对结构的刚度、铰接孔的同轴度、板材的抗疲劳性能都有明确的工程要求。

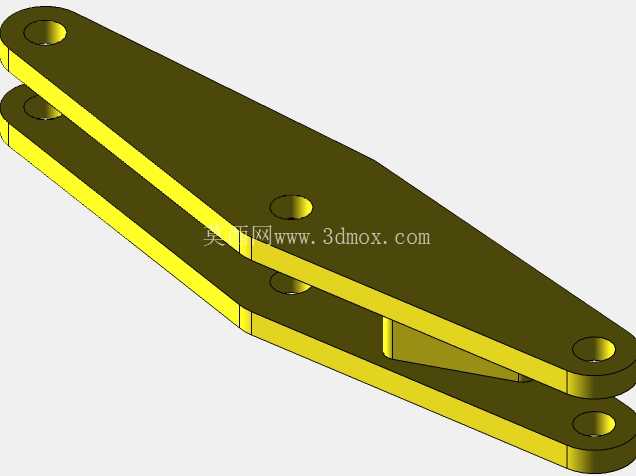

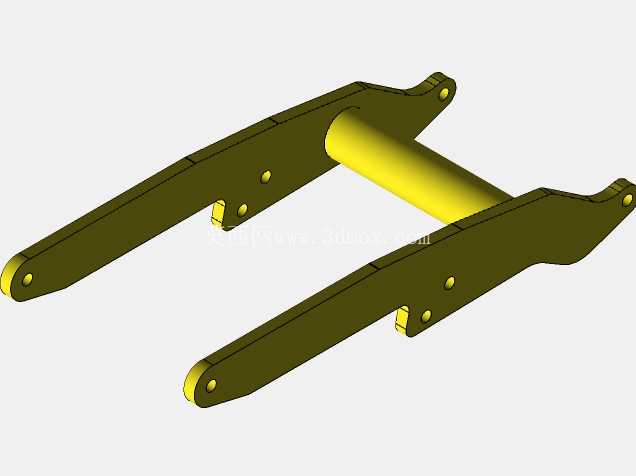

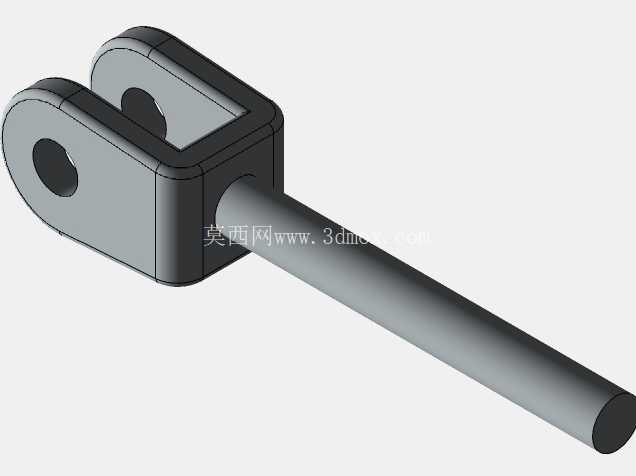

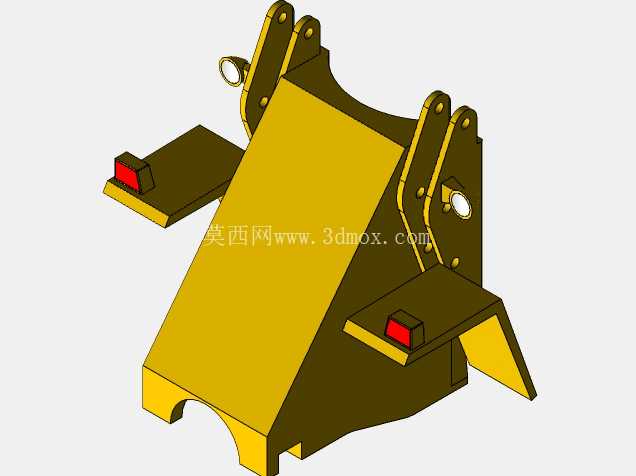

从结构设计逻辑来看,采用上下两片对称的臂板叠加布局,而非单片厚板结构,核心是在控制整体重量的前提下提升结构的抗扭截面系数,两片臂板之间预留的间隙可直接嵌入液压油缸的杆端耳环或者相邻连杆的连接端,无需额外加装铰接支座,大幅压缩了铰接节点的轴向安装尺寸,让整体传动结构更紧凑。臂板上的四个铰接孔采用等径衬套安装位设计,孔位边缘做了局部加厚的翻边强化处理,避免长期铰接转动过程中孔位出现椭圆化磨损,中间位置的小孔为工艺定位孔,用于臂板下料、机加工过程中的装夹定位,保证上下两片臂板的孔位同轴度控制在0.02mm以内,避免安装后出现铰接卡滞、偏磨的问题。
从安装边界来看,臂体整体为长条形渐变截面设计,从铰接端到驱动端的板宽逐步收窄,匹配受力过程中的弯矩分布规律——靠近载荷输出端的弯矩最大,因此板宽更大、截面抗弯模量更高,靠近驱动油缸连接端的弯矩逐步减小,收窄板宽可以降低不必要的材料冗余。两片臂板之间的间隔通过中间的加强块焊接固定,加强块的位置选在臂体中部弯矩最大的区域,既可以保证两片臂板的间距精度,也能避免臂板在承受大载荷时出现向外张开的形变,保证铰接销轴的受力始终沿轴向均匀分布,不会出现单侧应力集中导致的销轴剪切断裂风险。

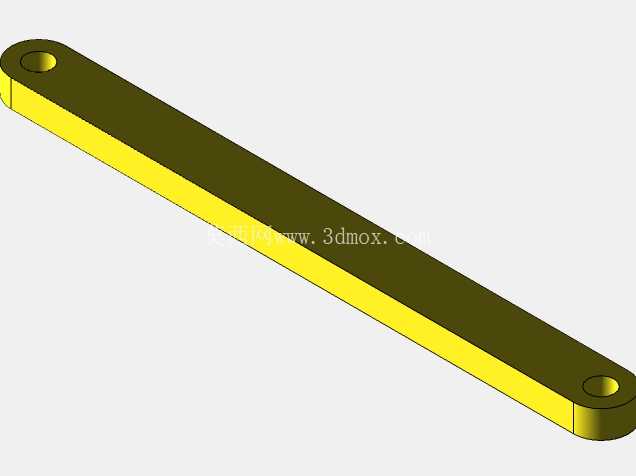

实际应用中,这类加载臂的铰接孔内会压装自润滑铜套,配合高强度合金销轴完成连接,安装时需要保证上下臂板的平面度误差不超过0.1mm,否则会导致铰接转动时的阻尼过大,甚至出现臂板与相邻连接构件的运动干涉。在设备选型匹配时,需要重点核对三个关键尺寸:两端铰接孔的中心距决定了加载臂的回转行程范围,中间铰接孔的位置决定了力臂比,直接影响加载端的输出力矩大小,两片臂板的内侧间距决定了适配的连接构件耳环厚度,这些尺寸如果出现偏差,会直接导致整个装载机构的运动轨迹不符合设计预期,甚至出现机构卡死、驱动力不足的问题。
从受力特性出发,这类结构的设计需要重点校核三个工况:最大载荷伸出工况下的臂板弯曲应力,瞬时冲击载荷下的铰接孔挤压应力,以及偏载工况下的臂板扭转应力,因此板材通常选用低合金高强度结构钢,焊接完成后需要做整体去应力退火处理,避免焊接残余应力导致长期使用过程中臂板出现形变,影响铰接精度。臂板的边缘做了圆角过渡处理,避免应力集中在板材的棱角位置,降低疲劳裂纹产生的概率,表面做氧化发黑或者喷丸强化处理,提升构件的抗锈蚀能力和表面抗疲劳性能。

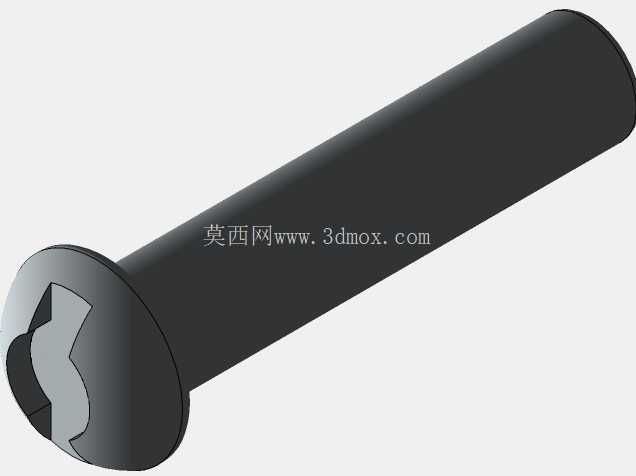

在装配环节,这类加载臂需要先将中间加强块与两片臂板组焊完成,再整体镗削四个铰接孔,保证孔位的位置度和同轴度,而不是先分别加工单片臂板再组焊,否则焊接变形会导致孔位偏移,无法满足装配要求。铰接销轴的端部需要设置开槽螺母和开口销防松,避免作业过程中销轴窜出,铰接位置的润滑通道需要设计在销轴内部,定期加注润滑脂降低衬套的磨损速度,延长构件的整体使用寿命。这类结构相比整体铸造的加载臂,生产周期更短,结构强度冗余更易控制,维修更换成本更低,非常适合中小批量的非标准重载机械设备的装载机构使用。
