极坐标式地图面积测量装置结构

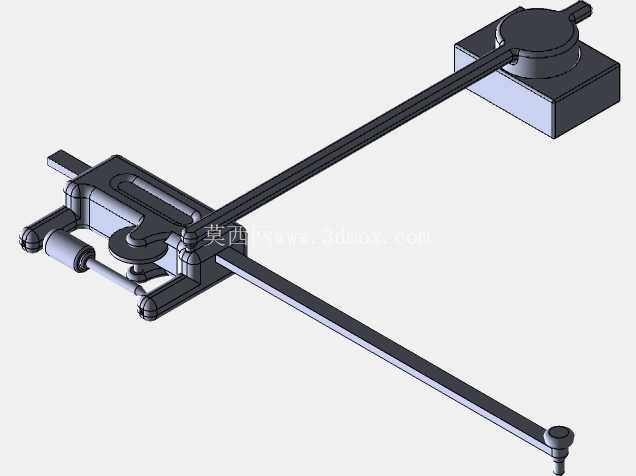

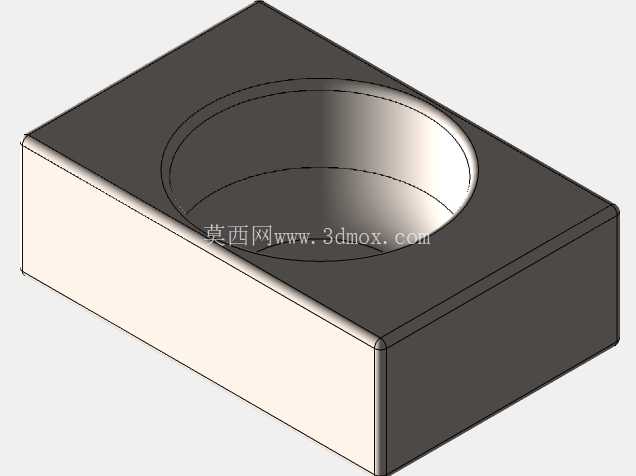

　　从结构组成来看，装置分为固定基准座、摆臂传动组件、描迹触头、计数显示单元四个核心部分，固定基准座在使用时需稳定放置在地图平面的基准位置，底部设置防滑接触垫，避免描迹过程中基座移位带来的测量误差，基座内部集成了角位移采集的齿轮组，摆臂与基座的铰接处采用低阻尼转轴设计，保证摆臂绕基座转动时无卡滞，转动阻力控制在0.2N以内，避免操作时描迹端的力度偏差带动基座偏移。摆臂采用两段式铰接结构，可实现径向长度的自由伸缩，伸缩段内置齿条传动结构，将描迹端相对于基座的径向位移同步传递至基座内的积分机构，摆臂的总伸展长度可覆盖A0幅面地图的测量需求，收缩后整体尺寸可放入常规测绘工具包，适配外业携带的使用需求。在野外测绘、国土规划、教学演示等场景中，不规则平面区域的面积量算一直是实操环节的常见需求，传统的方格网计数法效率低、人为误差大，而数字化扫描设备成本高、对老旧纸质地图适配性差，这类极坐标式面积测量装置正是针对这类场景设计的机械式量算工具。整套装置的核心逻辑依托极坐标积分原理，通过描迹端沿待测区域轮廓的完整走行，联动内部传动机构将径向位移与角位移转化为可累计的计数信号，最终直接输出待测区域的实际面积数值，无需额外人工换算。

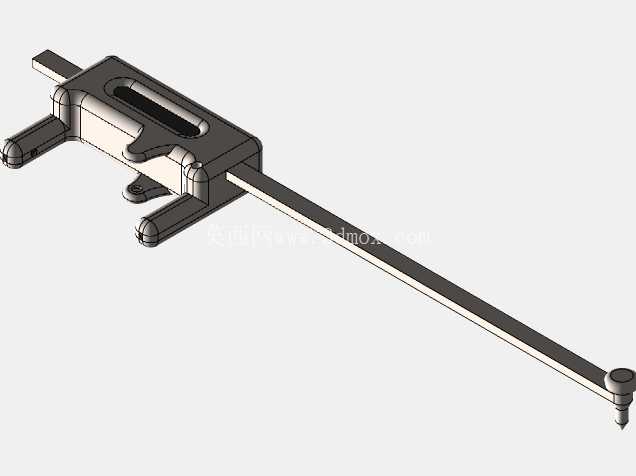

　　描迹触头采用半球形耐磨树脂材质，接触端直径1.5mm，既保证沿地图轮廓移动时的定位精度，又不会刮损纸质地图表面，触头与摆臂末端采用浮动连接，允许触头在垂直纸面方向有2mm的浮动量，适配地图表面不平整、拼接处有高低差的使用场景，避免描迹过程中触头卡滞或跳脱轮廓线。计数单元集成在基座上部，采用机械式字轮计数，无需供电即可工作，适配野外无电源的作业环境，计数机构的传动比经过严格校准，对应不同比例尺的地图可通过侧方的调节旋钮切换传动比，直接输出对应实际面积的数值，减少人工换算的误差环节。

　　设计过程中重点考量了传动间隙的控制，所有齿轮啮合处的侧隙控制在0.02mm以内，摆臂伸缩段的导向采用双光轴导向结构，避免伸缩过程中的径向晃动，保证径向位移传递的准确性；同时整套机构的运动部件均做了轻量化处理，摆臂采用铝合金薄壁结构，整体重量控制在300g以内，长时间手持描迹操作不易产生疲劳。在教学演示场景中，这套装置可直观展示极坐标积分的几何原理，通过拆解摆臂与基座的传动结构，可让学习者直观理解角位移与径向位移如何通过机械结构实现面积积分计算，相比纯公式教学更具实操性；在国土规划的外业核查场景中，针对老旧纸质存档地图的不规则图斑面积量算，这套装置无需数字化扫描即可快速完成测量，单块图斑的测量时间可控制在1分钟以内，重复测量精度可达2%以内，完全满足外业核查的精度要求。

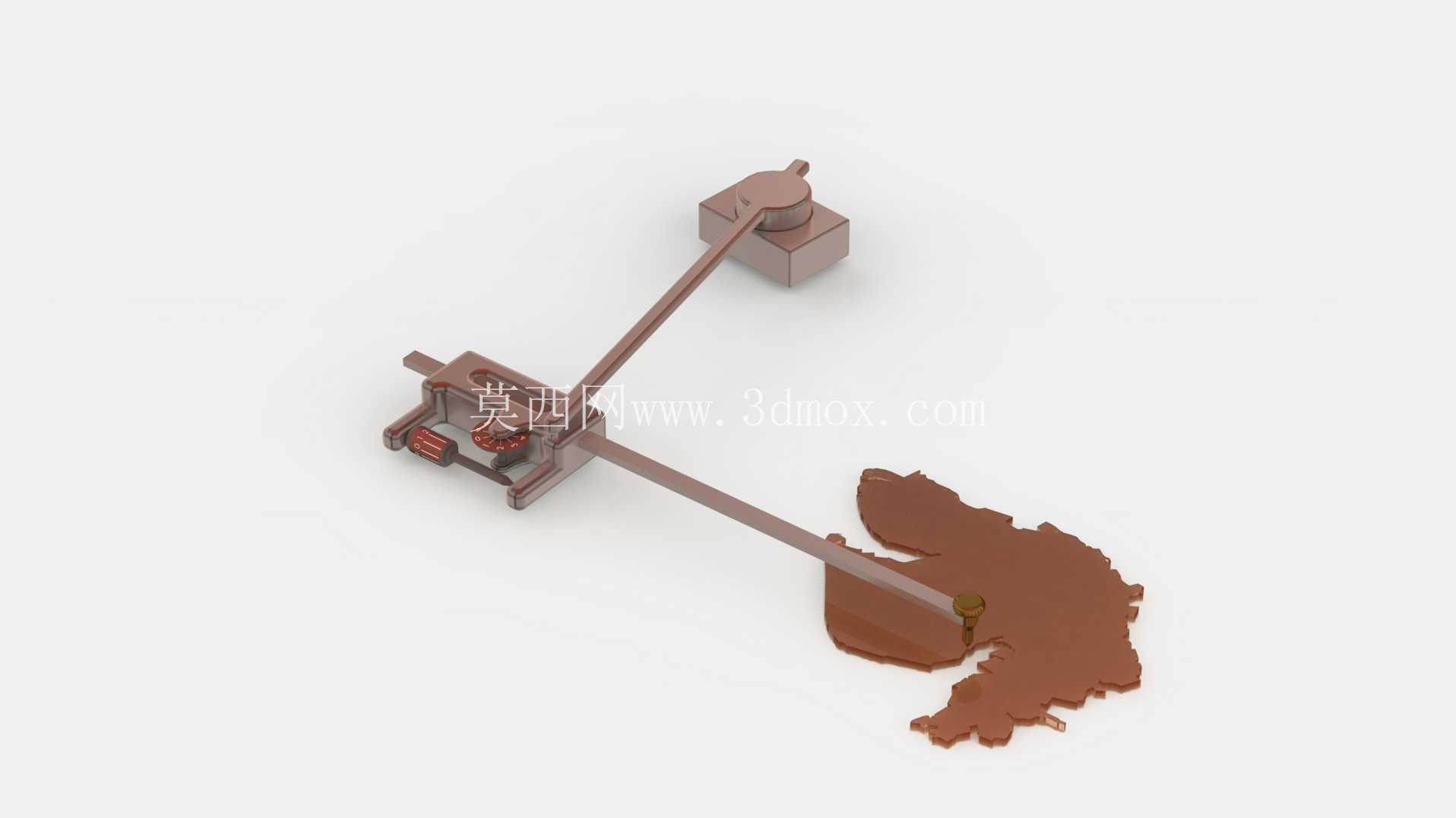

　　安装使用时无需额外固定，仅需将基座平稳放置在待测区域旁的平整图面，调整摆臂长度使描迹端可完整覆盖待测区域轮廓，将计数单元归零后，持描迹端沿待测区域轮廓匀速走行一周回到起始点，即可直接读取面积数值，操作门槛低，无需专业培训即可快速上手。结构设计上充分考虑了耐用性，所有外露部件均采用防尘设计，铰接处设置防尘密封圈，避免地图表面的纸屑、灰尘进入传动机构造成卡滞，日常使用仅需定期在转轴处添加少量轻质润滑油即可维护，使用寿命可达万次以上测量无故障。针对不同材质的图面，描迹触头可更换为橡胶头或金属头，适配覆膜地图、普通纸质地图、蓝晒图等不同载体的测量需求，更换过程无需工具，直接插拔即可完成，适配多场景的使用需求。
