二层螺旋输送作业场景设备布局

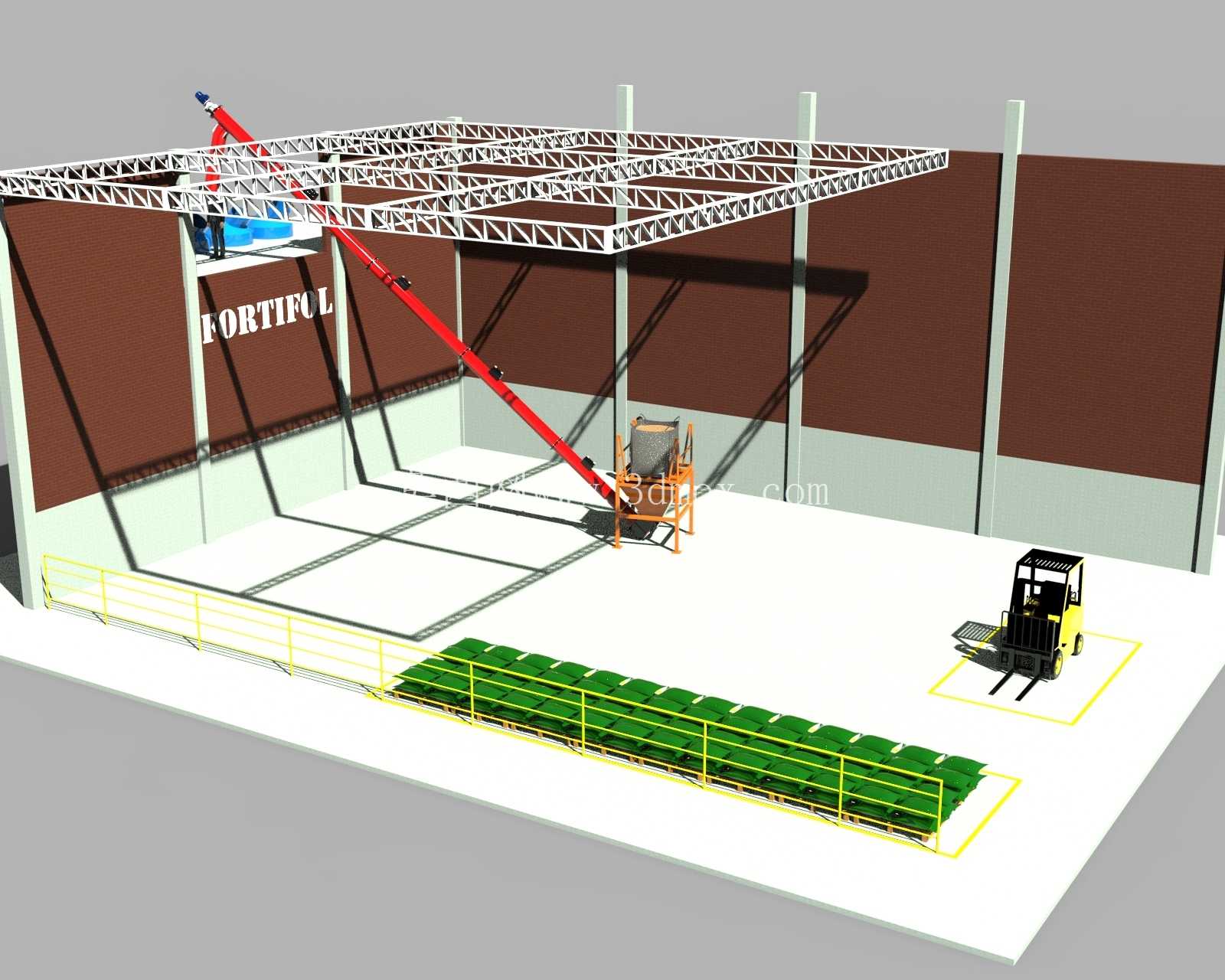

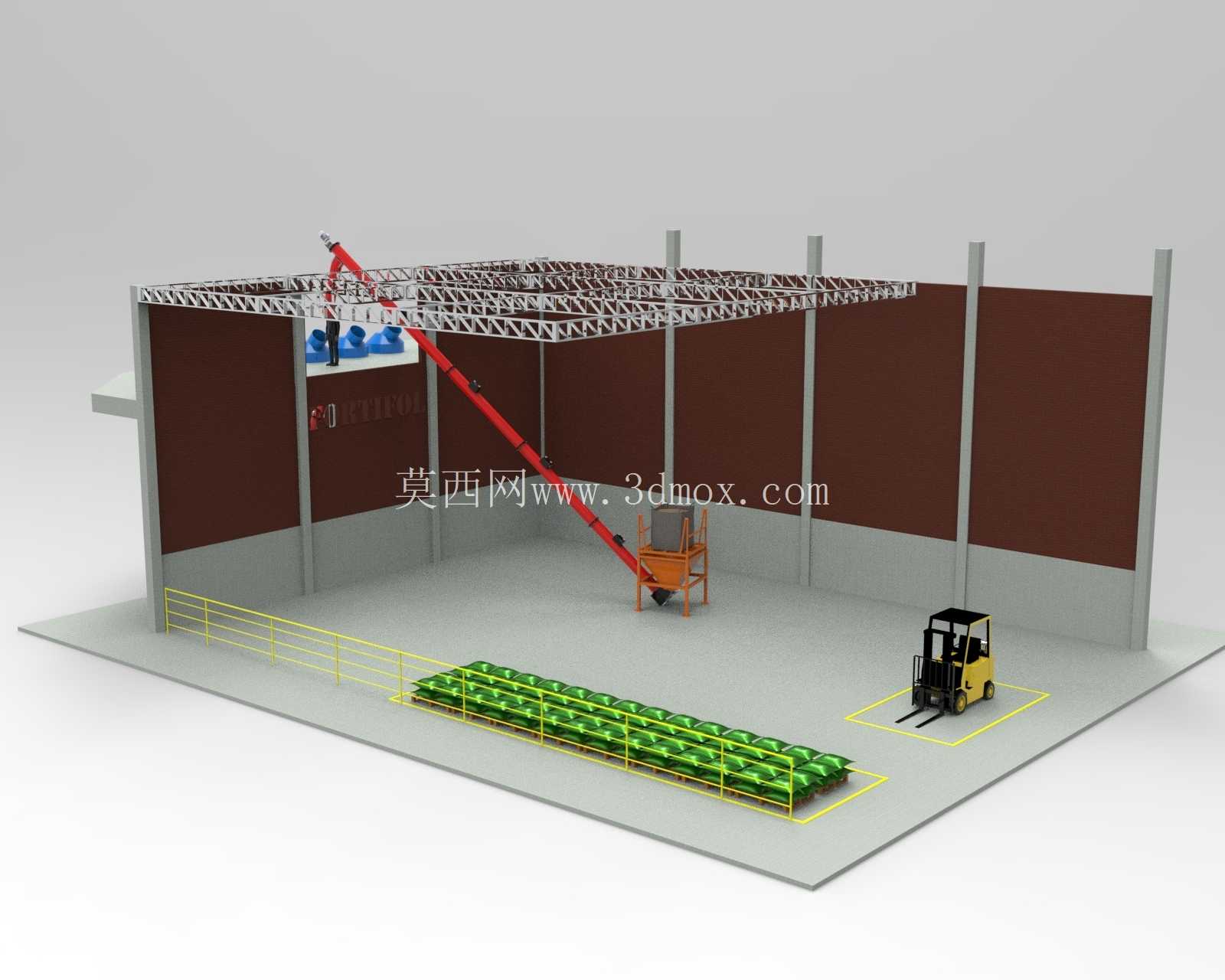

这套三维布局还原的是厂房二层平台的散料输送作业场景，核心的螺旋输送设备承担跨层物料转运的核心功能，在粮食加工、散料仓储、农产品处理这类需要做垂直+水平组合输送的工况里十分常见。从场景布局来看，螺旋输送设备的倾斜段直接衔接二层作业面与一层地面的物料暂存区，省去了中间多段转运的转接点，能有效减少散料在转运过程中的撒漏、积料问题，对于颗粒状、粉状的农业散料来说，这种封闭式的螺旋输送结构还能避免作业过程中粉尘外溢，降低车间扬尘管控的压力。

从设计细节来看，螺旋输送设备的支撑结构做了分段式设计，靠近二层平台的上端采用铰接式固定座，能适配厂房土建施工时的微小安装误差，下端的支撑脚带有可调式垫板，可根据地面实际平整度调整设备整体倾角，保证螺旋叶片在筒体内的同轴度，避免运行过程中叶片刮蹭筒壁产生异常磨损。设备旁设置的橙色操作工位，是专门预留的检修与观察位，操作人员站在该位置可直接观察进料口的物料通过状态，遇到堵料情况时能第一时间操作旁侧的急停装置，同时工位周边设置了1.2米高的安全护栏，护栏横杆间距符合工业安全防护规范，避免人员在二层作业时发生坠落风险。

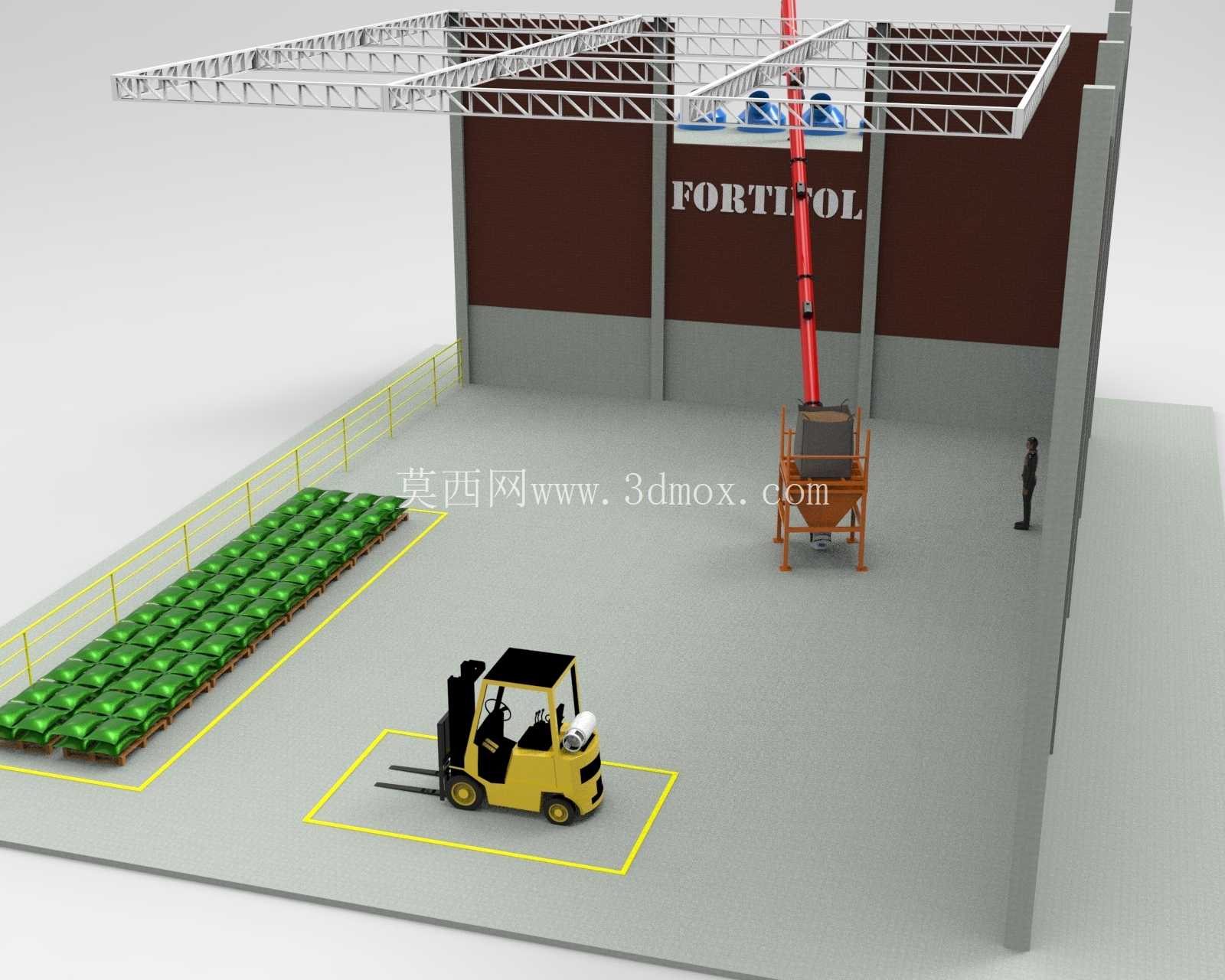

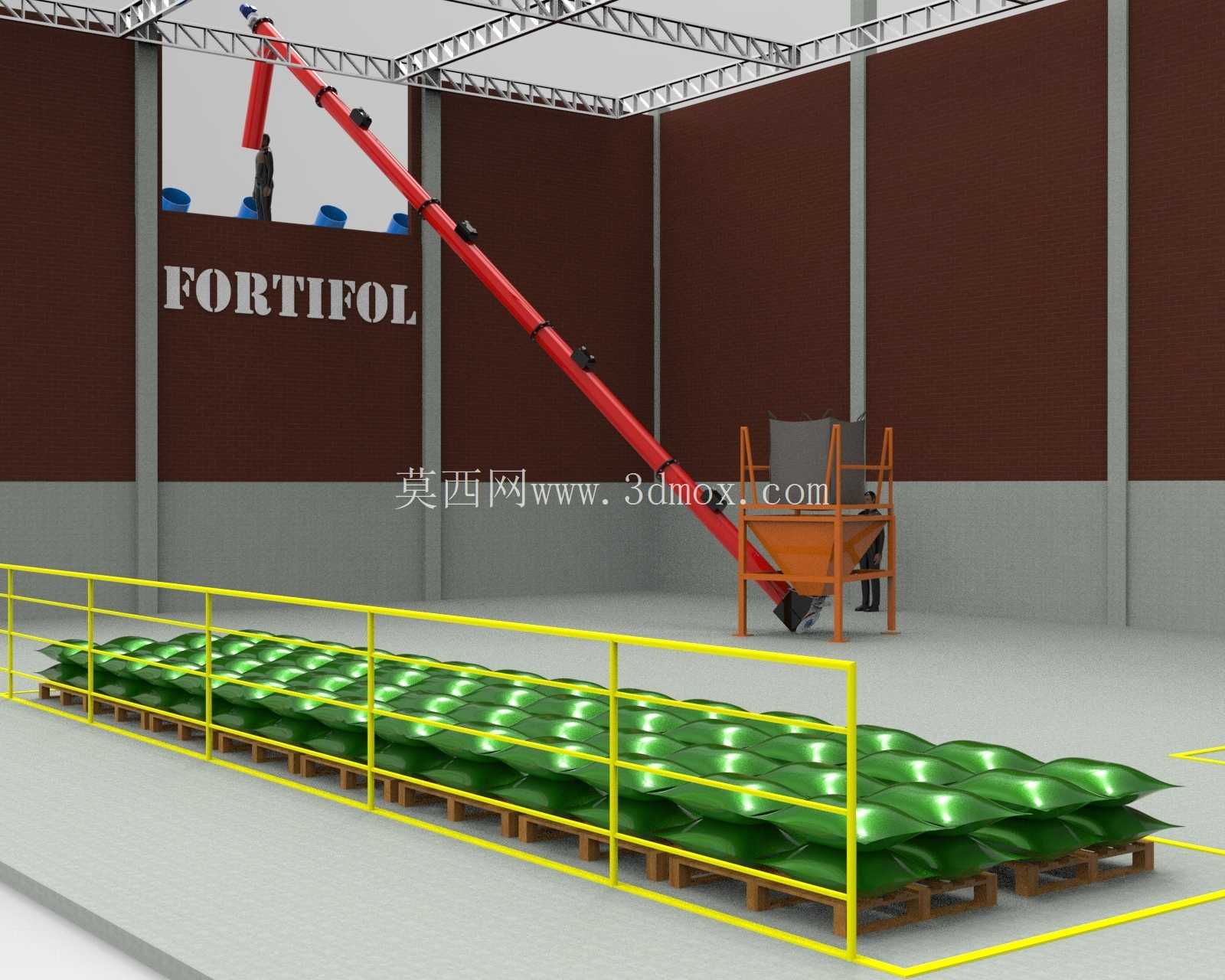

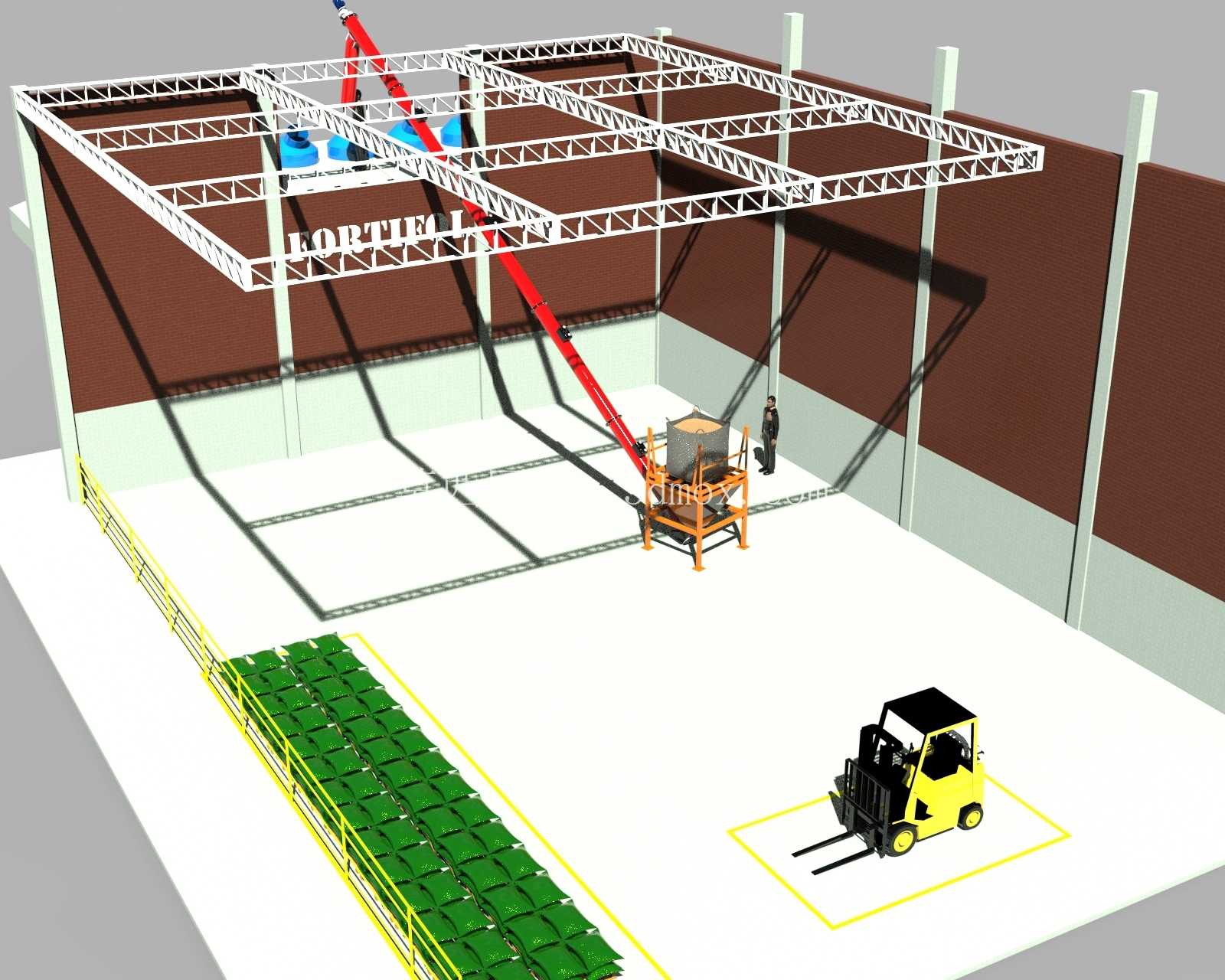

场景内的物料暂存区采用黄色地面标识线划定边界，绿色的物料托盘整齐排布在标识区域内，托盘的排布间距预留了叉车作业的最小转弯半径，从布局尺寸来看，通道宽度刚好适配1.5吨级平衡重式叉车的作业需求，叉车可直接从暂存区叉取装满物料的托盘转运至下一工序，也可将空托盘运送至上料点，整个物流路径没有交叉冲突点，能避免作业过程中车辆与人员的动线干涉。二层平台的顶部采用桁架式钢结构支撑，立柱的排布位置避开了输送设备的吊装路径，后续设备检修更换时，可直接利用顶部桁架预留的吊点完成部件吊装，不需要额外搭设临时吊装支架。

从安装边界来看，螺旋输送设备的水平投影长度与二层平台的挑出长度匹配，设备下端落料点距离一层地面的高度刚好适配接料容器的进料口高度，不需要额外加装落料溜管。设备的筒体直径为200mm，对应的输送能力可满足每小时10-15立方散料的输送需求，对于中小型农产品加工车间的产能来说完全适配。场景内的安全护栏采用模块化快装结构，立柱底部通过膨胀螺栓与地面固定，护栏段之间采用插接式连接，安装时不需要现场焊接，能大幅缩短现场施工的周期，后续如果需要调整作业区域边界，也可快速拆解重组护栏结构。

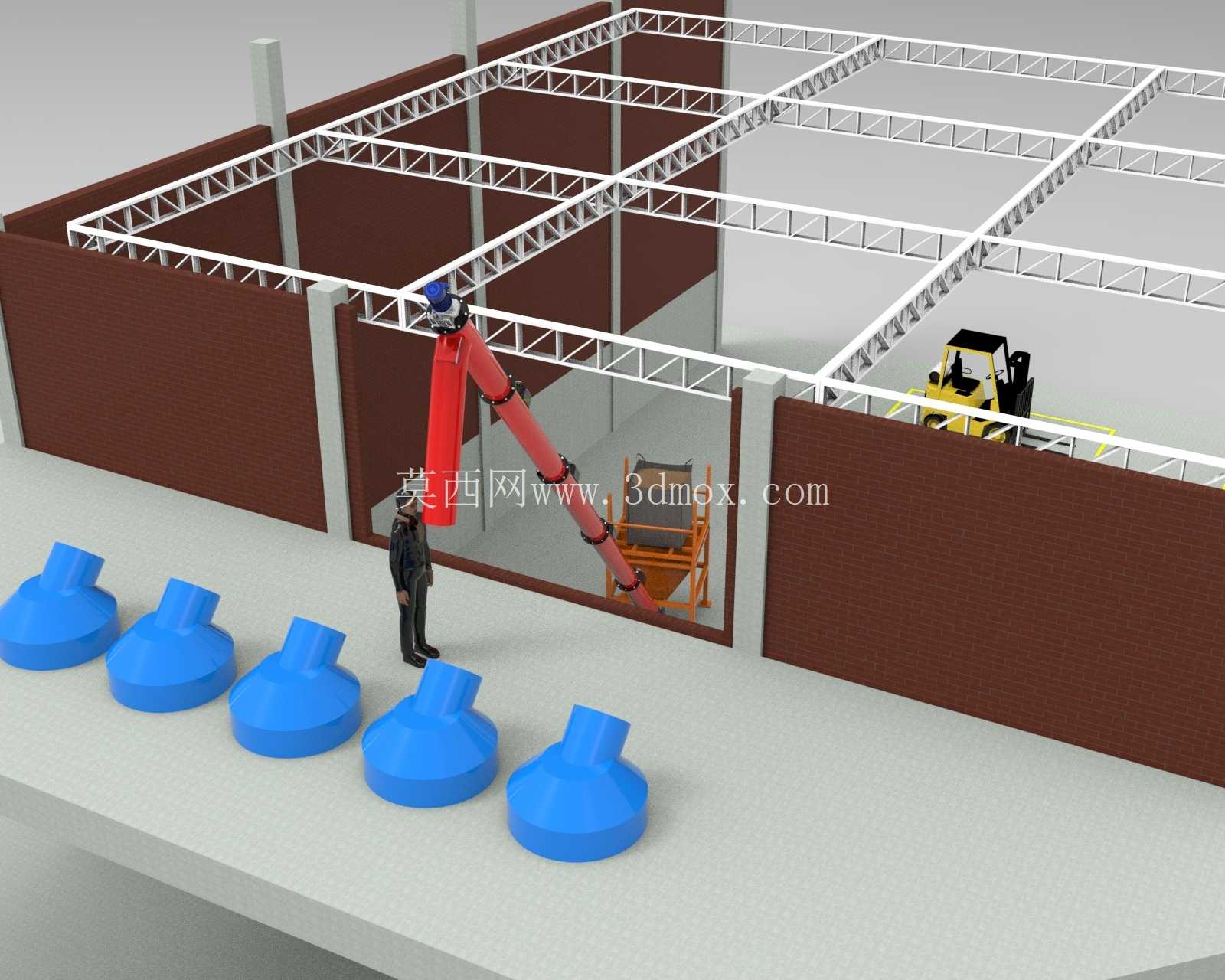

整个场景的布局逻辑完全围绕实际生产动线展开，没有冗余的结构设计，每个区域的尺寸预留都贴合实际作业的需求，比如操作工位的站立空间预留了单人作业加检修工具摆放的位置，叉车通道的转弯处做了圆角标识，避免叉车转弯时刮蹭周边设备，物料暂存区的长度刚好匹配单批次生产的物料存放量，不会出现物料堆积占用通道的情况。螺旋输送设备的进料口设置在二层平台的内侧，上料人员可直接在二层平台完成物料投放，不需要往返上下楼层，能有效降低作业人员的劳动强度，同时进料口处设置了网格状防护格栅，可避免尺寸过大的杂物进入螺旋筒体内造成叶片卡滞。
