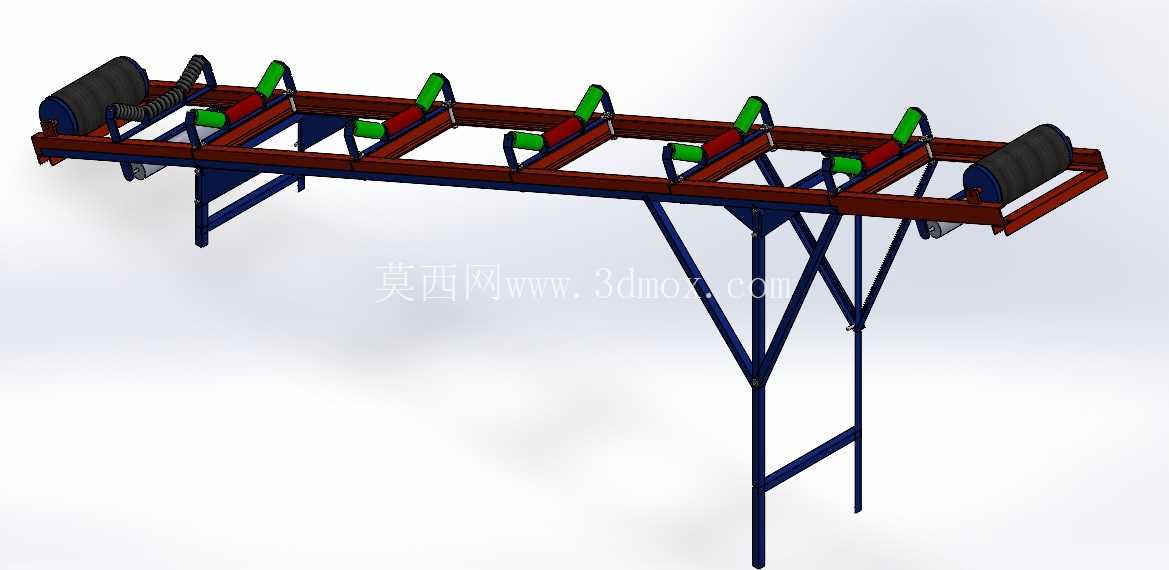

制砖生产线槽型托辊带式输送段结构

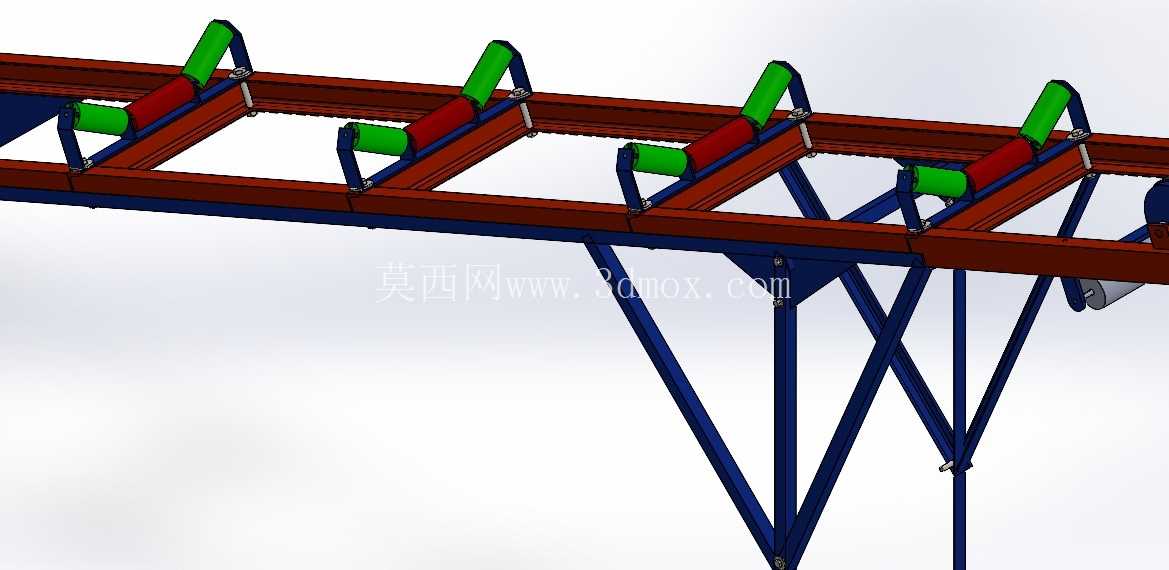

　　该输送段主要面向制砖生产线上的散状原料转运环节设计，适配破碎后页岩、煤矸石、黏土等含水率波动在8%-18%区间的制砖原料输送，也可兼容建筑骨料、散装粉料等颗粒度不大于80mm的散料输送工况，常见于砖厂原料预处理工段、陈化库出料至成型机的衔接工位，可替代人工推车或斗式提升机完成水平方向的连续物料转运，减少物料撒漏与转运过程中的扬尘问题。整套结构采用落地式三角支腿承载设计，支腿采用矩形型钢焊接成型，两支腿间设置斜向拉筋与横向连接杆，避免长距离输送过程中机架出现横向晃动，支腿底部预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面上，安装时需保证两侧支腿的安装平面高度差不大于2mm/m，防止输送带运行时出现跑偏蹭架的问题。

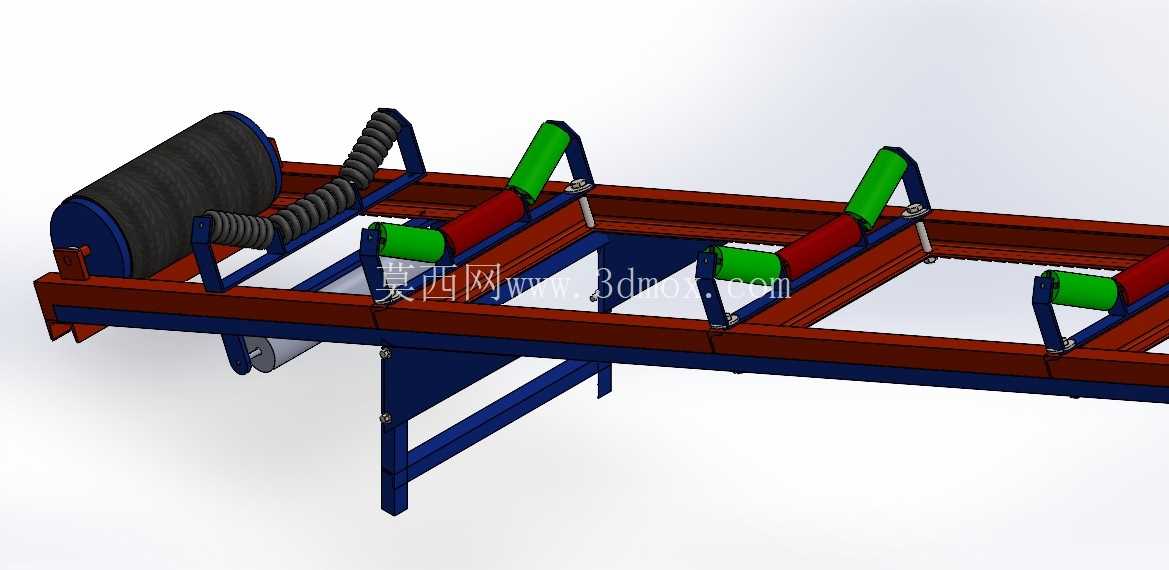

　　机架主体采用槽钢焊接为整体框架，上沿设置托辊组安装支座，沿输送方向等距布置槽型托辊组，槽角设置为30度，可增大输送带的物料承载截面积，同等带宽下输送能力较平型托辊提升40%左右，同时槽型结构可对散状物料形成侧向约束，避免输送倾角在18度以内时出现物料下滑撒料的问题；两端布置改向滚筒，滚筒表面包胶处理，增大与输送带之间的摩擦系数，降低输送带打滑概率，滚筒轴端采用带座外球面轴承安装，可补偿安装过程中出现的少量同轴度误差，日常维护时仅需定期补充润滑脂即可，无需频繁拆解轴承座。

　　托辊采用无缝钢管加工辊体，两端配置冲压轴承座与深沟球轴承，辊体表面做喷漆防锈处理，可适应制砖车间多粉尘、少量潮气的工作环境，托辊与安装支座之间采用开口销固定，更换磨损托辊时无需拆解整体机架，仅需拔出开口销即可完成托辊拆装，单根托辊更换耗时不超过5分钟，可大幅降低设备运维的停机时间。设计过程中优先考虑了制砖生产线的连续作业需求，机架的型钢选型按1.5倍额定载荷做强度校核，满载工况下机架的最大挠度不大于跨度的1/1000，避免长期重载运行后机架出现永久变形；输送带的运行速度设置为1.25m/s，适配制砖生产线每小时30-50吨的原料输送产能，可根据实际产能需求调整驱动滚筒转速实现输送速度的调节，速度调节范围覆盖0.8-2.0m/s。

　　安装边界方面，该输送段的标准单元长度为6米，可根据车间实际布局多段拼接延长，拼接时需保证相邻机架段的对接面同轴度误差不大于3mm，输送带接头采用热硫化粘接方式，接头强度不低于输送带本体强度的90%；设备安装完成后需进行空载试运转，试运转时间不小于2小时，检查输送带跑偏量、托辊转动灵活性、轴承温升等参数，空载运行无异常后方可加载物料投入生产。日常运维过程中需定期检查托辊的转动情况，发现卡滞或磨损超标的托辊及时更换，同时清理滚筒表面黏附的物料，防止因滚筒表面黏料导致输送带受力不均出现跑偏；支腿的连接螺栓需每月检查一次紧固力矩，避免设备长期振动导致螺栓松动引发机架失稳。
