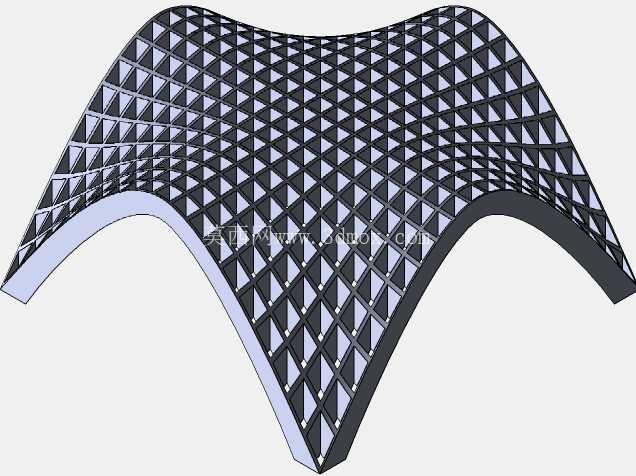

双曲面三角格栅镂空曲面构件

　　该曲面构件主要面向大跨度公共空间的装饰围护场景，常见于商业综合体中庭吊顶、会展中心外立面装饰、大型交通枢纽的遮阳围护结构，也可适配景观装置的艺术造型搭建，替代传统平面格栅无法适配的曲面造型需求，解决异形曲面下装饰构件拼接缝隙不均、曲面顺滑度不足的问题。从功能特性来看，构件采用三角单元拼接的镂空结构，在保证整体曲面造型完整性的前提下，可实现35%-45%的通透率，兼顾空间采光、通风需求与装饰遮挡效果，同时三角网格的结构形式具备更高的面内刚度，相比同厚度的四边形网格构件，抗变形能力提升40%左右，可减少大跨度安装下的结构变形量。

　　设计阶段首先确定整体双曲面的基准控制线，以两条反向弯曲的空间曲线作为构件的上下边界，通过曲面放样生成基础曲面母型，再基于曲面UV方向进行网格划分，调整三角单元的边长参数，保证所有三角单元的边长偏差控制在5%以内，避免出现单元尺寸差异过大导致的安装错位问题；每个三角单元的边框采用等截面薄壁结构，单元之间通过共用边框实现拼接，减少独立连接件的使用，同时在每个三角单元的顶点位置设置定位凸点，安装时可通过凸点快速对齐相邻单元，降低现场安装的对位难度。

　　外形尺寸方面，该构件单块的基准投影尺寸可根据安装场景调整，常规适配的单块安装边界为2400mm*1800mm，构件整体厚度控制在80mm-120mm区间，安装时通过背部的可调式挂件与主体钢结构连接，挂件的调节行程为±30mm，可消化主体结构的安装误差，保证最终曲面的顺滑度。建模过程中需重点控制三角单元与基础曲面的贴合度，所有单元的边框都需与母曲面保持法向垂直，避免出现单元突出曲面或者凹陷的问题，同时要对所有拼接边做公差预留，相邻单元的拼接间隙控制在2mm以内，保证安装后整体视觉的完整性。

　　实际应用中，该构件可根据需求调整镂空率，当用于外立面遮阳场景时，可缩小三角单元的尺寸降低通透率，提升遮阳效果；当用于室内吊顶场景时，可适当放大三角单元尺寸，提升空间通透感，同时构件背部可预留灯具安装位，适配暗藏灯光的装饰需求，实现造型与照明功能的结合。结构校核阶段需重点验证曲面拐点位置的单元强度，该位置是整体构件受力变形的集中区域，需适当加厚该区域的单元边框壁厚，避免安装后出现局部变形导致曲面不顺的问题，同时要考虑温度变形的影响，在每块构件的拼接位置预留1.5mm的温度伸缩缝，适应不同环境温度下的构件变形量。
