收拢状态巨型户外伞具结构设计

　　该伞具结构针对大型户外公共区域的遮阳挡雨需求设计，区别于常规手持伞具，整体结构强度、展开覆盖范围都做了针对性强化，适配商业广场露天经营区、景区户外休憩区、大型展会临时户外展位这类需要大覆盖面积遮阳挡雨的场景。从收拢状态的结构来看，整伞采用分段式受力传递设计，底部安装座为方形法兰结构，可通过膨胀螺栓直接固定在硬化混凝土地面，安装边界预留了足够的螺栓操作空间，不需要额外做复杂的地基预埋，适配现有户外场地的快速部署需求，安装座上方的伞杆采用变径设计，下段为大直径承重段，内部穿设伞骨联动的牵引杆件，上段为伞骨收拢容纳段，表面做圆角过渡处理，避免伞骨收拢滑动时出现卡滞。

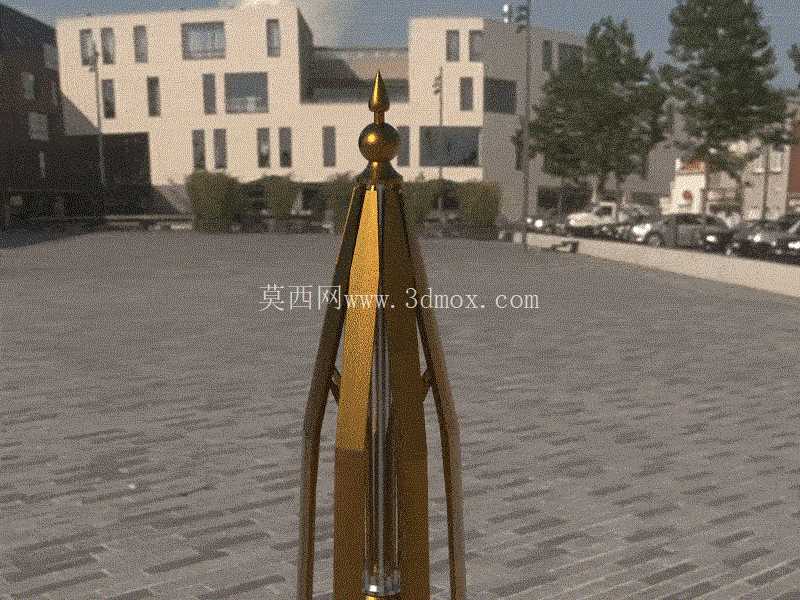

　　伞骨部分采用多组对称布置的金属冲压件，每片伞骨外侧都集成了伞面固定卡槽，收拢状态下所有伞骨沿伞杆周向均匀贴合，整体外轮廓呈收窄的锥状，顶部设置尖顶式装饰端盖，同时兼具伞骨上限位功能，避免伞骨收拢时超出滑动行程脱出。设计过程中重点考虑了户外抗风性能，每片伞骨与中心滑动套之间都设置了独立的铰接支点，展开时通过中心滑套沿伞杆向上滑动，带动所有伞骨同步向外撑开，相邻伞骨之间预留了伞面张紧的调节余量，不会因为伞面缝制误差导致展开后出现局部塌陷。收拢状态下整体占用的横向空间极小，不需要额外的收纳空间，适合在非使用时段快速收拢，避免极端大风天气下整伞承受过大风载出现结构损坏。

　　伞骨的冲压成型结构参考了压铸模具的成型工艺，所有铰接孔位都做了翻边强化处理，不需要额外焊接衬套就能满足反复开合的耐磨需求，伞杆表面做了喷塑防腐处理，适配户外高湿度、高紫外线的使用环境，底部安装座与伞杆的连接位置设置了加强筋结构，可承受展开状态下六级风的横向载荷不会出现根部弯折。从结构装配逻辑来看，整伞所有零部件都采用模块化设计，伞骨、滑套、伞杆都可单独拆卸更换，后期维护时不需要整体拆解整伞，只需要更换损坏的单个部件即可，大幅降低户外长期使用的维护成本。

　　伞骨的数量经过受力仿真优化，在保证展开后伞面支撑密度足够的前提下，尽可能减少伞骨数量，降低整伞整体重量，同时收拢后每片伞骨之间留有均匀的通风间隙，即使在收拢状态下遇到突发阵风，气流也可从间隙穿过，不会对整伞形成过大的风阻推力。顶部的端盖采用快拆结构，后期更换伞面时只需要拆下顶部端盖，即可将所有伞骨从上方抽出，不需要拆解底部的固定结构，大幅提升伞面更换的操作效率。伞杆内部的牵引杆件采用硬质铝合金材质，表面做阳极氧化处理，长期滑动不会出现锈蚀卡滞，滑套与伞杆之间设置了自润滑衬套，反复开合过程中不需要额外加注润滑脂，适配户外少维护的使用需求。
