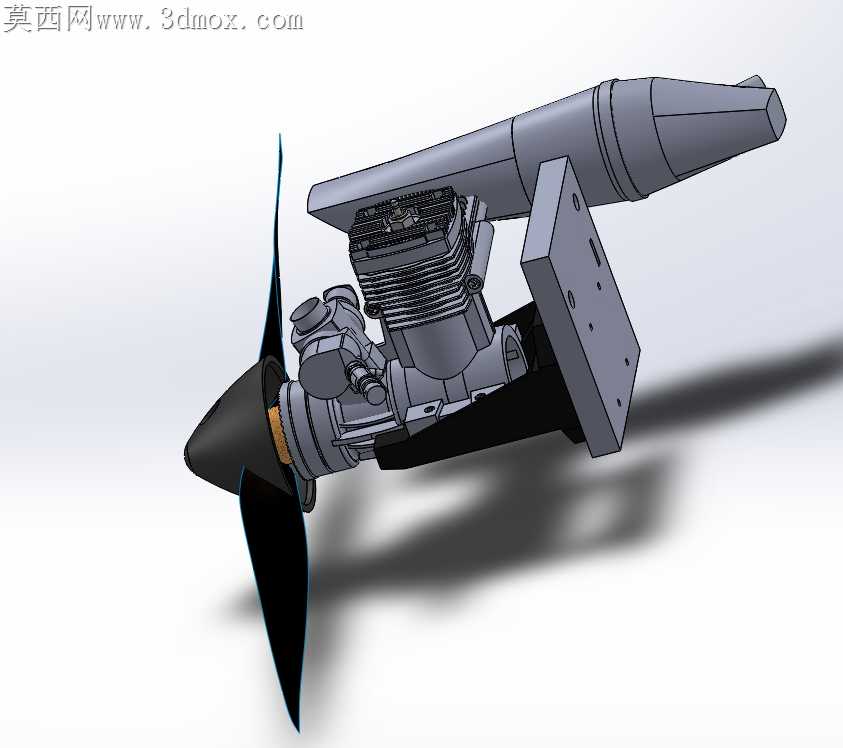

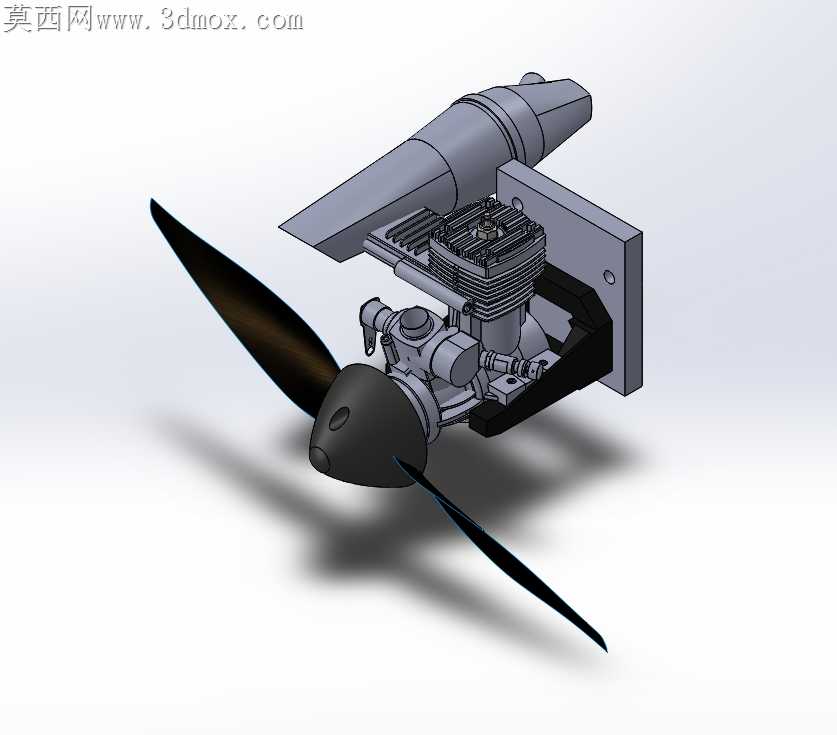

航模用活塞式螺旋桨发动机结构设计

项目分类:发动机 发布时间:2020-06-30 ID:118053
  • 航模用活塞式螺旋桨发动机结构设计
  • 航模用活塞式螺旋桨发动机结构设计

小排量航模发动机的加工适配一直是手板制作与小批量试制的核心痛点,常规建模时容易忽略薄壁散热片的铣削让刀量、安装座定位孔的同轴度偏差,最终做出来的样机要么散热片铣削变形卡滞活塞运动,要么安装座和航模防火墙贴合面出现0.1mm以上的缝隙,高速运转时共振直接扯断固定螺丝。这款航发的缸体散热鳍片做了等厚0.8mm的拔模斜度设计,每一片鳍片的根部都加了0.2mm的圆角过渡,既避免铣削加工时刀具在根部应力集中崩断,也能减少CNC走刀时的让刀变形,不用后续手工打磨修型就能直接达到装配要求。曲轴输出端和螺旋桨桨夹的配合面做了1:50的锥度定位,相比直轴配合加顶丝的固定方式,锥面配合能抵消螺旋桨高速旋转时的离心偏摆,就算桨夹螺丝出现轻微松动,锥面的自锁特性也不会让螺旋桨飞脱,加工时只需要保证锥面的接触面积达到75%以上,就能满足动平衡要求,不用反复做配磨调整。化油器和缸体的连接面没有做常规的平面密封,而是在接口处设计了环形密封槽,适配标准的O型密封圈,安装时不用打密封胶,就算长期接触航模燃油也不会出现胶层腐蚀渗漏的问题,拆装维护时只需要更换密封圈就能恢复密封性能,不用重新铣削密封平面。排气弯头的安装角度做了三个档位的定位销孔,能根据不同航模的机身布局调整排气方向,避免排气管直接吹向机身蒙皮造成烫损,定位销和孔的配合公差选了H7/g6的间隙配合,拆装时不用撬棍就能轻松取下,高温膨胀后也不会出现销子卡死拆不下来的问题。发动机安装座的四个固定孔做了沉头台阶设计,螺丝锁紧后头部完全埋入座体内部,不会突出安装面和航模防火墙产生干涉,沉头孔的深度比螺丝头部厚度多0.3mm,就算螺丝头部有轻微的镀层厚度偏差,也能保证安装面完全贴合,不会出现螺丝顶起导致的安装倾斜。螺旋桨整流罩的固定卡扣做了弹性悬臂结构,卡扣根部加了加强筋,既保证拆装时的弹性变形量不会断裂,也能在高速气流冲击下不会松脱,加工时用尼龙材质注塑的话,这个加强筋的厚度刚好能避免注塑时出现缩痕,不用额外做表面处理就能达到外观要求。
