焊接式钢结构屋面支撑框架设计

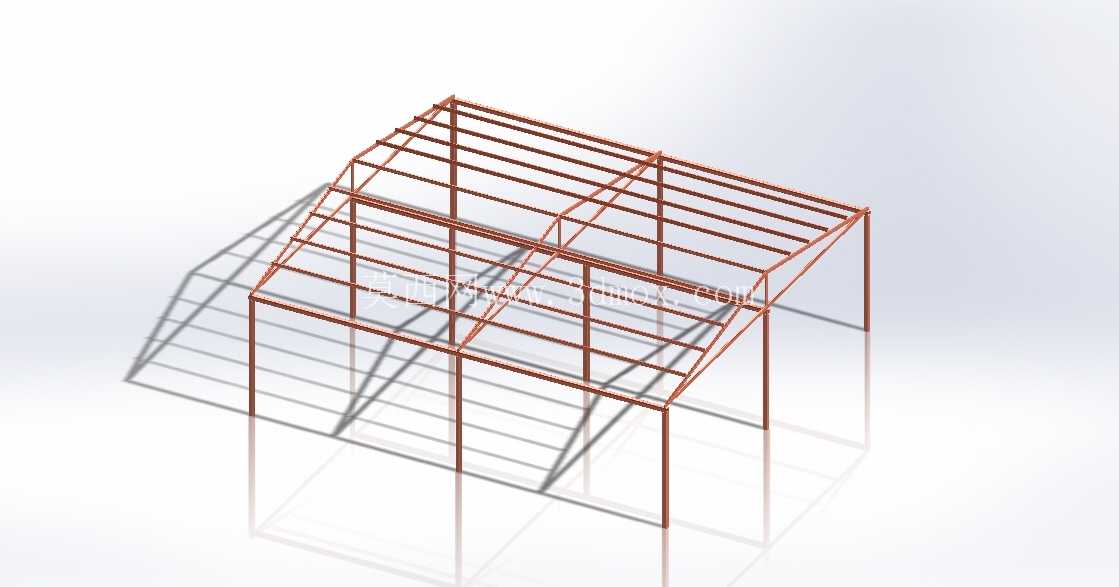

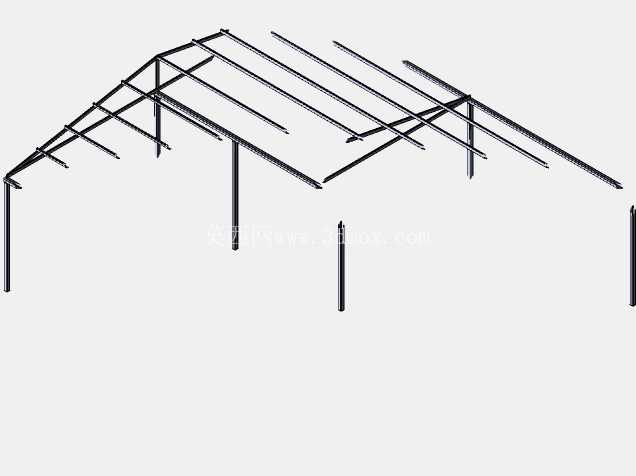

　　这套焊接钢屋顶结构，主要面向民用自建房、小型工业厂房、户外临时仓储棚、农业养殖棚这类跨度适中的屋面支撑场景，核心作用是承接屋面铺装层的竖向荷载，同时抵御户外风载、雨雪堆积带来的附加作用力，为上部屋面围护材料提供稳定的受力支撑骨架。从结构受力逻辑来看，整个框架采用主次梁分层传力的设计思路，斜向布置的屋面主梁沿屋面坡度方向架设，直接对接竖向承重立柱，将上部荷载逐层传导至下部建筑基础；横向布置的次梁垂直于主梁排布，间距根据屋面铺装材料的抗弯性能调整，若采用彩钢瓦这类轻质屋面材料，次梁间距可适当放大，若铺设水泥瓦、光伏板这类自重较大的面层，则需要加密次梁排布，避免面层出现挠曲变形。

　　设计过程中优先采用型材焊接的连接方式，所有梁、柱交接节点均采用满焊工艺，相比螺栓连接的装配式钢结构，焊接节点的整体刚性更强，在小型屋面场景下不需要额外加工节点连接板，能减少现场安装的配件数量，降低施工复杂度，同时焊接节点的抗剪、抗扭性能更稳定，应对沿海地区强风、北方地区厚积雪的工况时，不容易出现节点松动位移的问题。从安装边界来看，这套框架的立柱间距适配常规6米以内的单跨屋面需求，屋面坡度可根据当地降雨量调整，多雨地区坡度设置偏大，加快屋面排水速度，减少屋面积水渗漏的概率；少雨干旱地区可适当放缓坡度，降低屋面整体高度，减少风阻。

　　竖向立柱的底部需要预先与下部结构的预埋钢板焊接固定，立柱垂直度偏差需要控制在千分之一以内，避免上部梁架安装后出现受力偏心，导致局部杆件应力集中。所有杆件的截面选型均经过受力验算，主梁采用矩形方管型材，截面抗弯模量适配屋面总荷载需求，次梁采用更小规格的方管或角钢，在满足受力要求的前提下尽可能降低结构自重，减少下部基础的承重负担。实际施工过程中，可先在地面将单片屋面桁架焊接拼装完成，再通过吊装设备整体抬升至立柱顶部进行对接焊接，相比高空散拼的作业方式，地面拼装的焊接质量更容易管控，也能大幅缩短高空作业时长，降低施工安全风险。

　　框架整体预留了屋面围护层的安装孔位，次梁上表面可直接通过自攻螺丝固定彩钢瓦、阳光板等屋面材料，不需要额外钻孔破坏杆件防腐层；若后续需要在屋面加装光伏组件、通风设备，也可直接在主次梁节点位置加装转接件，不需要对原有框架进行大规模切割改造，适配后续屋面功能升级的需求。结构的防腐处理采用整体抛丸除锈后喷涂防锈底漆加面漆的工艺，所有焊接完成的焊道位置需要额外打磨平整后补刷防腐涂料，避免焊道位置优先锈蚀，延长整体结构的使用寿命。针对不同地区的风雪荷载差异，这套框架的杆件截面可做灵活调整，高风压、高雪压区域可适当加大主梁、立柱的型材壁厚，提升整体结构的承载冗余量；常规气象条件区域可采用标准壁厚型材，平衡结构性能与材料成本。整个框架没有多余的装饰性构件，所有杆件均参与结构受力，材料利用率较高，相比传统的木屋架结构，钢结构的防虫蛀、防霉变、抗变形能力更强，后期维护成本更低，使用寿命是传统木屋架的3倍以上；相比重型钢构屋面，这套轻量化焊接框架的材料用量更少，安装速度更快，对下部基础的承重要求更低，适配各类低层建筑的屋面建设需求。
