可构造式矩形金属支撑框架结构设计

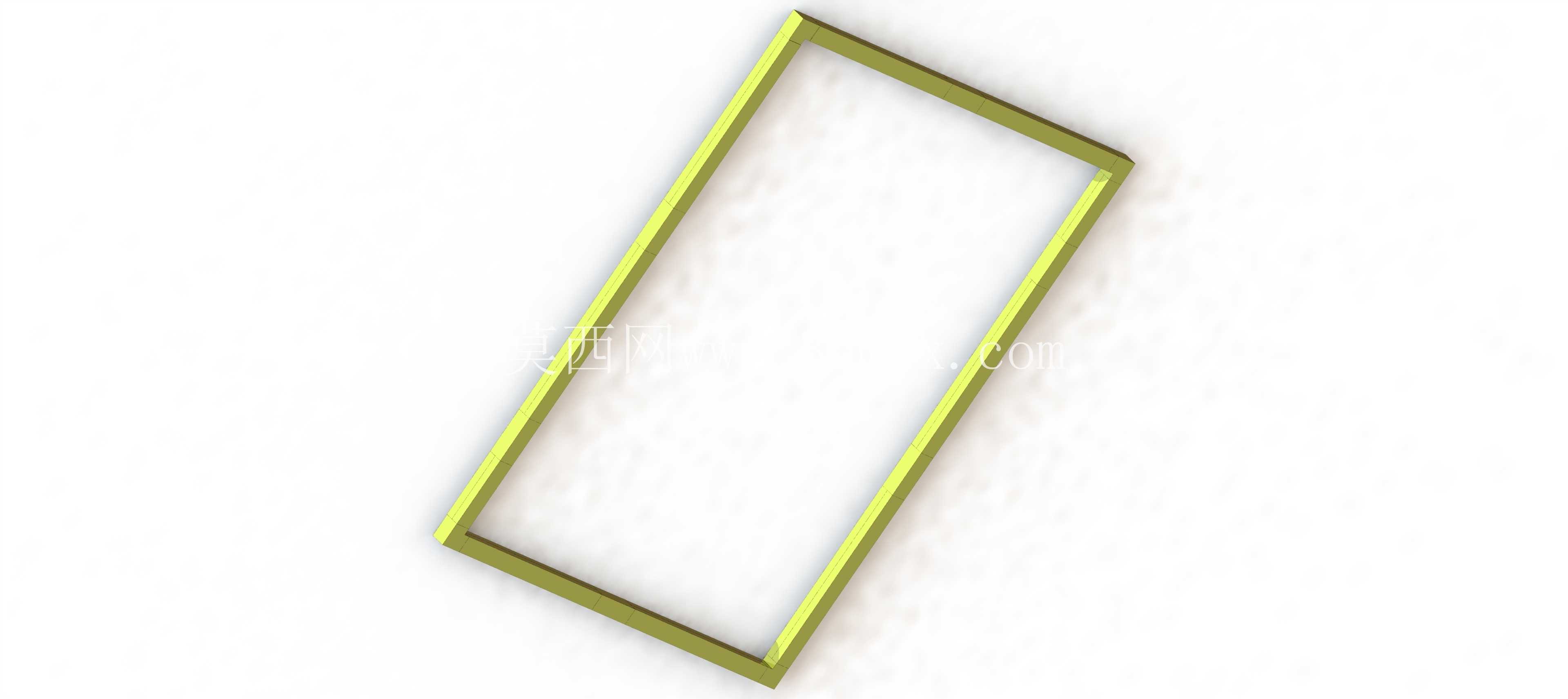

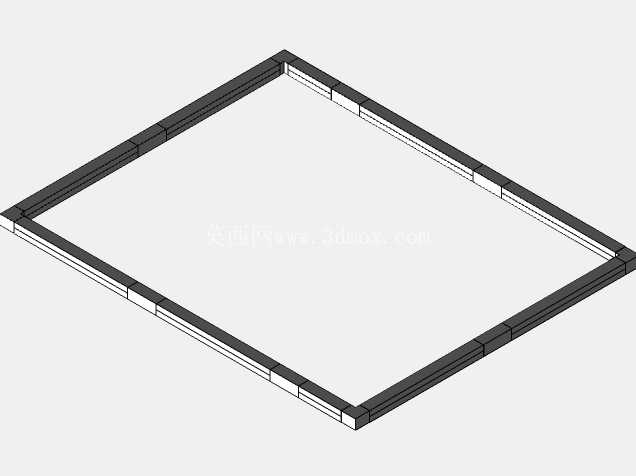

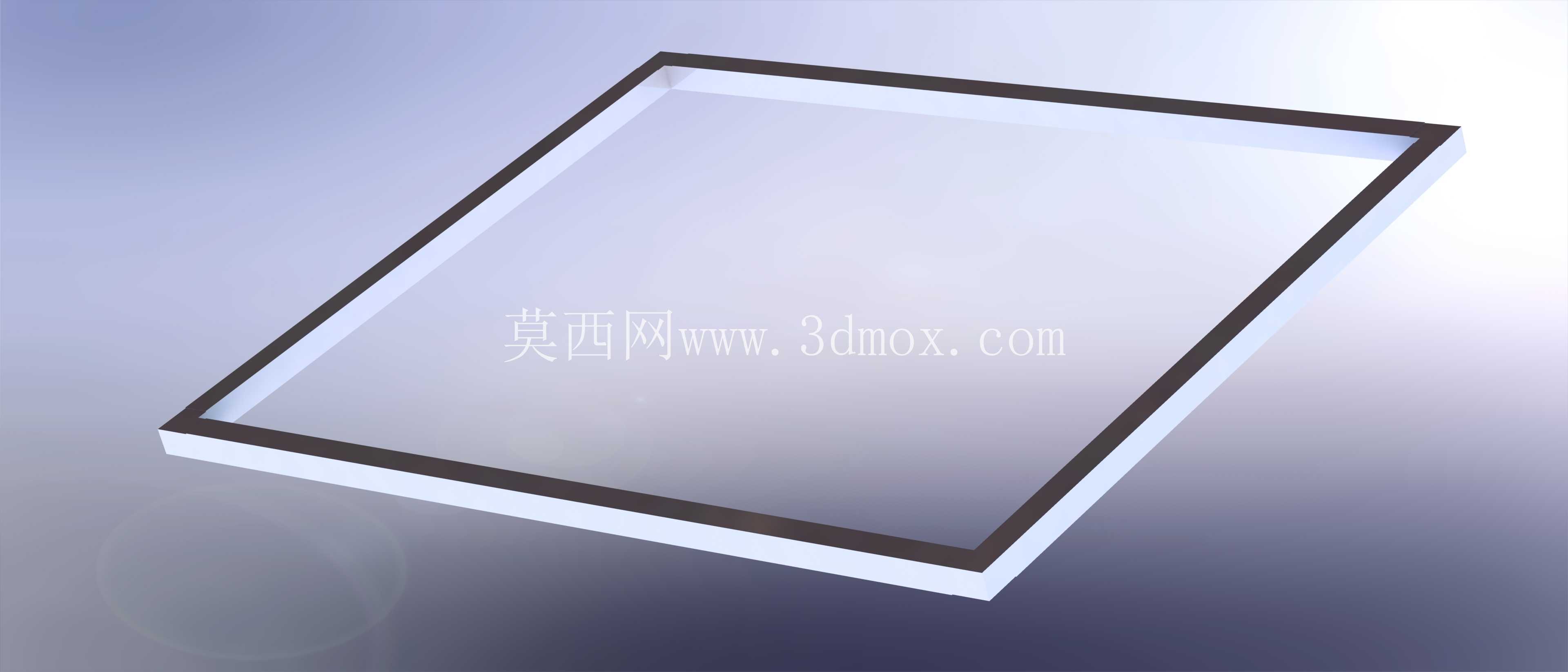

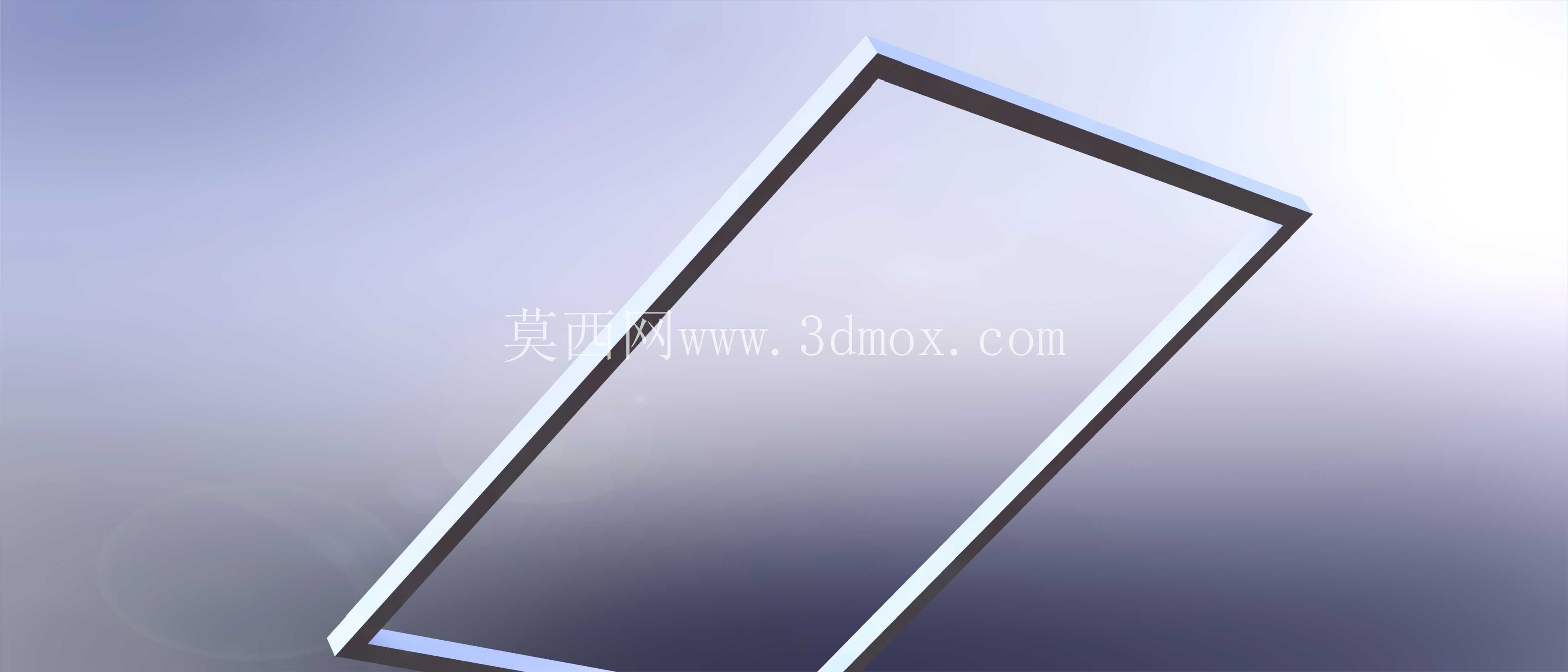

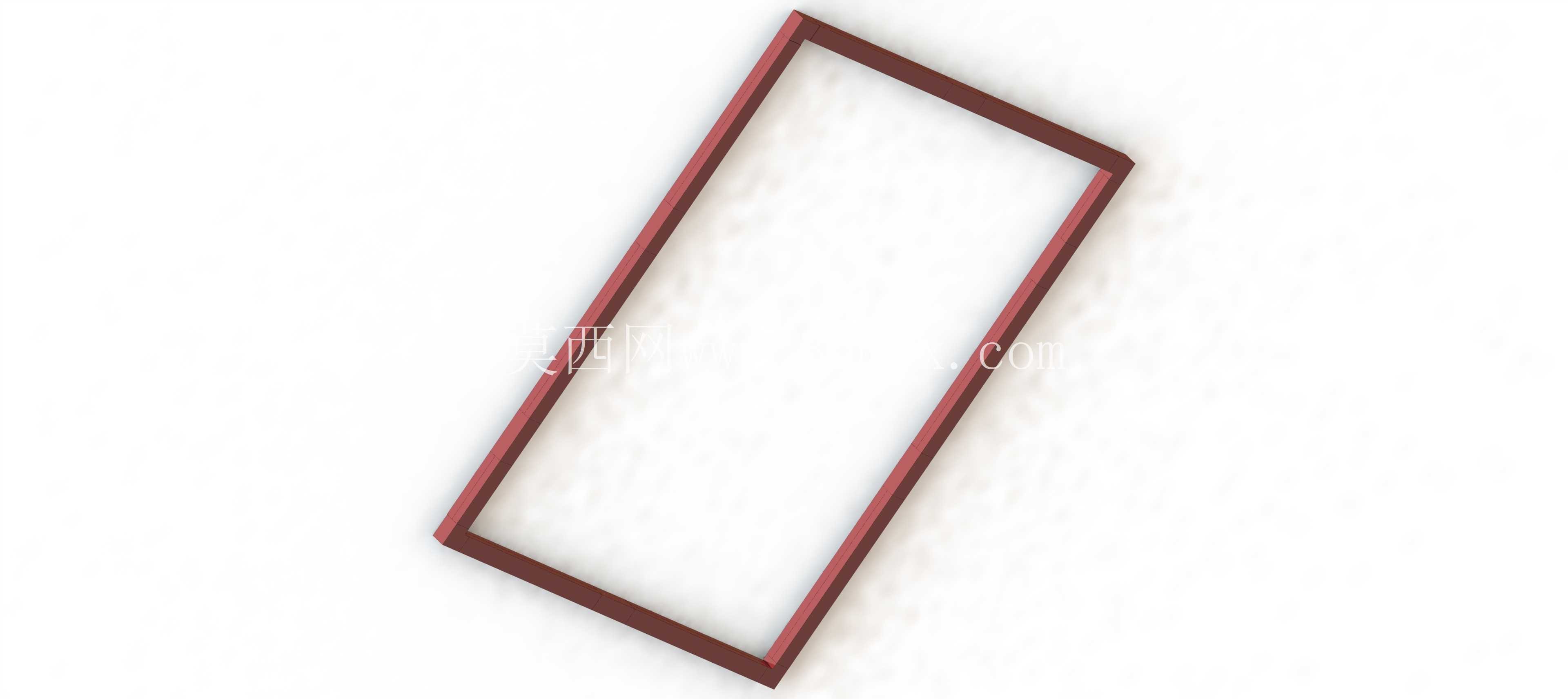

　　从结构受力的角度来看，这款框架采用了等截面的空心型材作为框边主体，在保证整体抗扭、抗弯刚度的前提下，尽可能降低了结构自重，框架的四个角接位置做了45度切角拼接处理，配合内置的角码连接件，能让相邻两根框边的连接面完全贴合，避免出现应力集中的薄弱点，在承受垂直于框面的侧向载荷时，四个角接位置不会出现开裂、变形的问题。实际应用中，这类框架可以作为透明防护板的安装基体，在自动化生产线的安全防护围挡搭建场景里，只需要在框架的内侧预留嵌槽，就能把亚克力、钢化玻璃等透明防护板材嵌入槽内，不需要额外打胶或者加装压条，装配完成后整体外观平整，没有突出的紧固件，不会在人员走动时发生勾挂的风险。在工业装配、设备防护、工装搭建等场景中，这类矩形框架是应用频次极高的基础结构件，很多自动化设备的外围防护、生产线旁的物料承托支架、检测工位的定位安装基体，都会用到同类型的框式结构。不同于采用焊接成型的固定框架，这款可构造框架采用型材拼接的设计思路，所有框边的连接位置预留了标准的装配接口，不需要现场做焊接、打磨等二次加工，只需要通过标准紧固件就能完成整体组装，后期如果需要调整框架的长宽尺寸，只需要更换对应长度的框边型材即可，不需要整体报废重做，能大幅降低现场改造的物料成本与工时消耗。

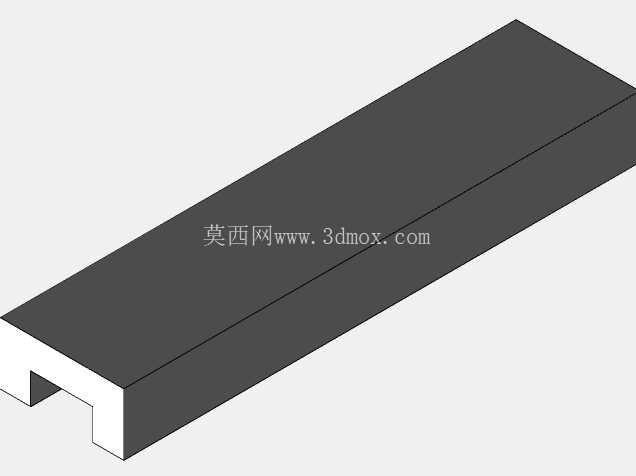

　　如果作为设备的安装底座框架使用，可以在框边的型材上提前加工出T型滑槽，后续安装传感器、气动元件、小型工装夹具的时候，只需要把配套的T型螺栓滑入槽内，就能任意调整安装位置，不需要在框架上重新钻孔，适配不同规格设备的安装需求。设计这类框架的时候，首先要明确使用场景的载荷边界，如果是作为防护围挡使用，框架的壁厚可以适当减薄，只需要满足人员倚靠时的抗变形要求即可；如果是作为承重支架使用，就需要根据承载重量核算型材的截面惯性矩，调整框边的壁厚以及角接位置的连接件规格，避免长期承重出现蠕变变形。

　　框架的外形尺寸可以根据实际安装空间做模块化调整，单根框边的长度公差控制在±0.2mm以内，角接位置的拼接缝隙不超过0.1mm，保证组装完成后整体的平面度误差在0.5mm以内，不会出现防护板嵌装后翘曲、密封不严的问题。安装边界方面，这类框架的外侧不需要预留额外的操作空间，所有紧固件的安装操作都可以在框架内侧完成，在空间局促的设备内部安装时，不会因为周边有其他构件遮挡导致无法拧紧紧固件。框架的表面可以根据使用环境做不同的处理，如果是在潮湿的车间环境使用，可以做阳极氧化或者喷塑处理，提升抗腐蚀能力；如果是在普通干燥的装配车间使用，做常规的喷砂钝化处理即可，兼顾成本与外观质感。

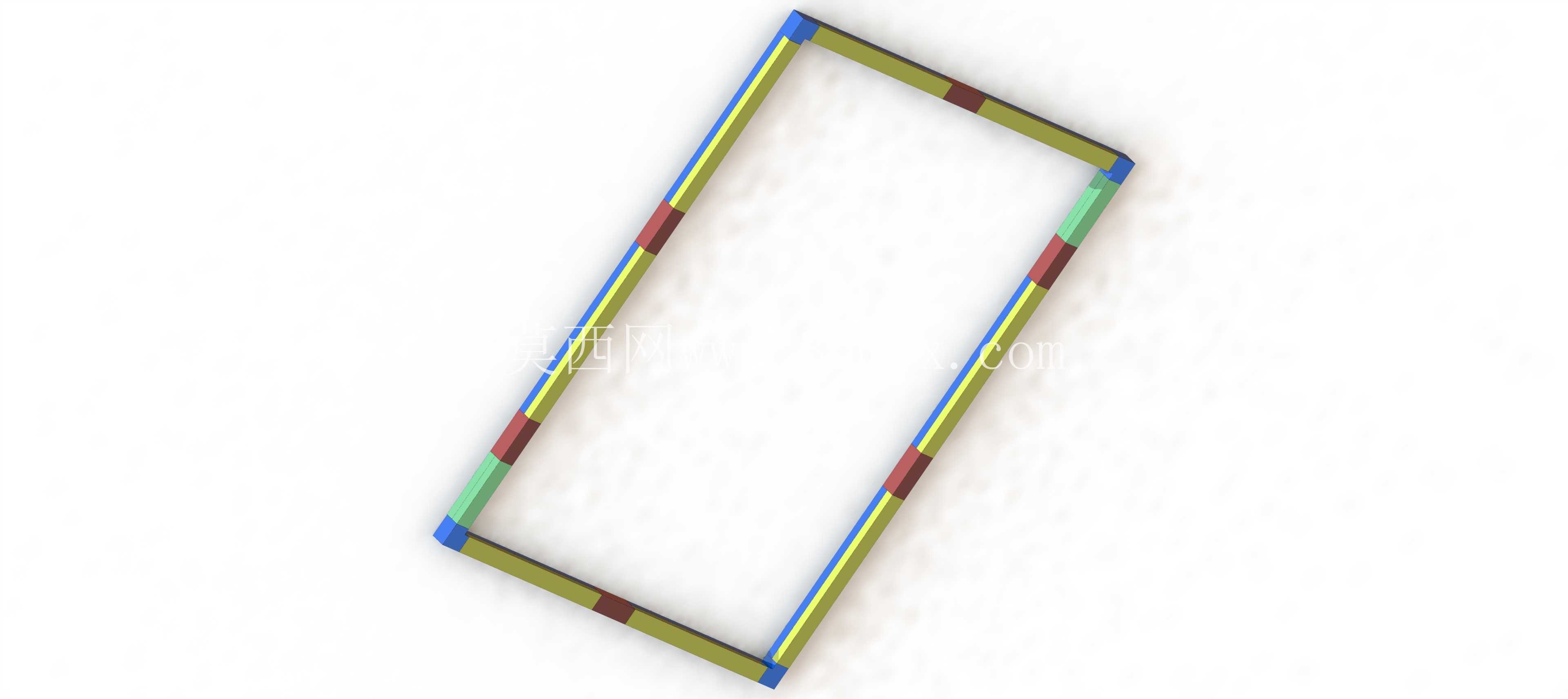

　　不同于定制化的焊接框架，这种可构造的模块化框架可以提前预制不同长度的标准框边型材，根据现场需求快速组合成不同尺寸的框架结构，在多品种小批量的设备生产场景中，能大幅缩短设计与生产周期，不需要为每一个不同尺寸的框架单独出图、单独下料焊接，只需要调用标准长度的型材组件就能完成组装，后期维护更换配件的时候，也可以直接更换损坏的单根框边，不需要整体拆卸更换，降低运维成本。在做三维建模的时候，框架的所有拼接位置都做了装配干涉检查，确保角码、紧固件和框边型材之间没有装配冲突，每一个连接孔的位置都和标准紧固件的尺寸匹配，实际生产时不需要二次配钻，能直接按照模型尺寸下料加工，减少现场装配的修配工作量。
