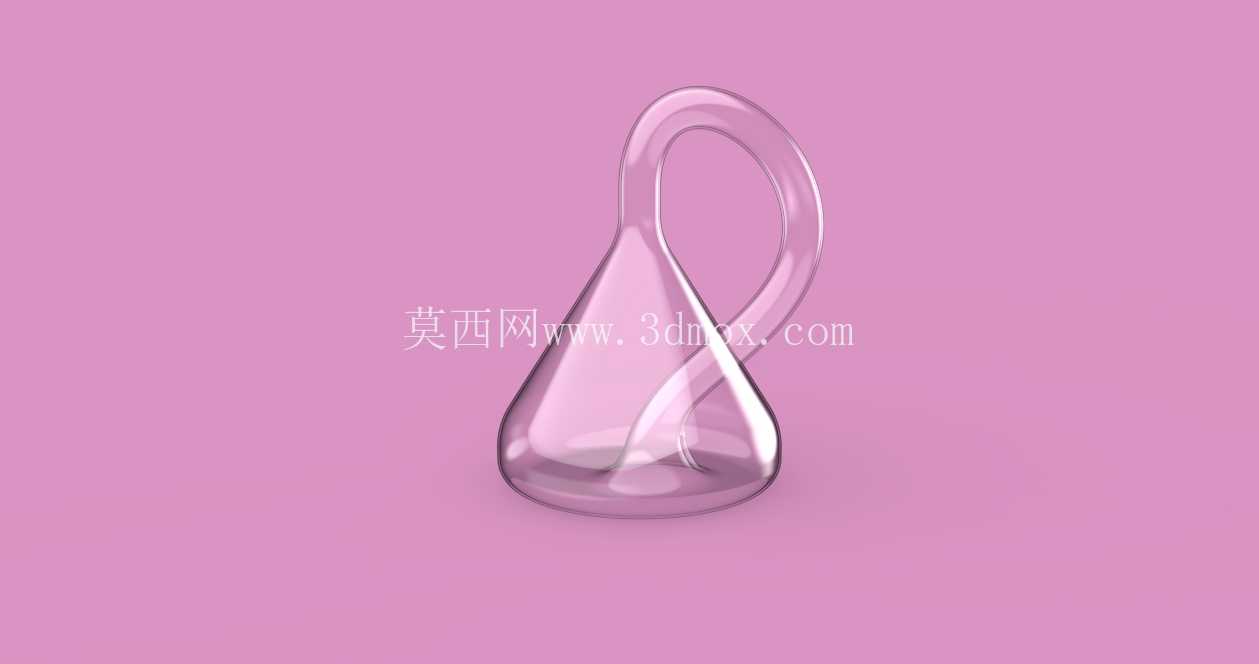

克莱因瓶作为拓扑学领域经典的单侧曲面结构,在三维建模教学、曲面结构原理演示、科普展陈教具制作场景中有着不可替代的作用,其特殊的无定向曲面属性,是帮助学习者理解空间维度、曲面连续性、边界定义等核心概念的绝佳载体。从工程建模的角度出发,这类曲面结构的设计难点集中在曲面的顺滑过渡、自交区域的拓扑处理、壁厚均匀性控制三个核心环节,不同于常规有封闭容积的容器类零件,克莱因瓶不存在传统意义上的内外表面分界,整个曲面是连续闭合的单侧结构,建模过程中不能沿用普通瓶体的旋转、抽壳等常规命令逻辑。

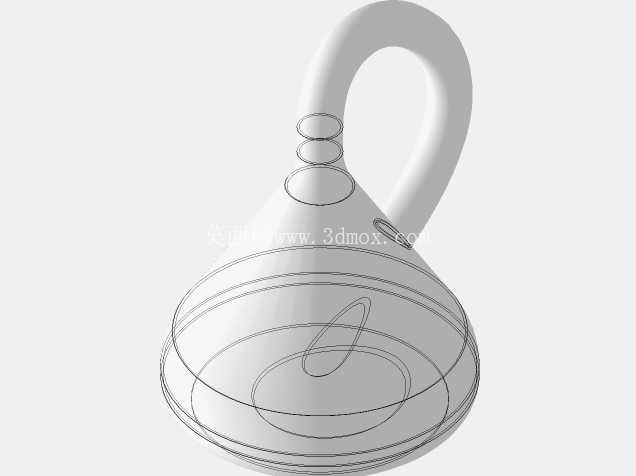

在实际建模操作中,首先需要梳理曲面的空间走向:瓶身底部为收敛的圆弧过渡底座,向上逐步扩张形成锥形瓶腹,瓶颈部分并非独立于瓶身外侧向上延伸,而是以平滑的曲率穿过瓶身曲面,最终与瓶底的内沿曲面顺滑衔接,整个路径上不能出现曲率突变的硬边,否则会破坏单侧曲面的连续性特征。设计过程中需要重点控制几个关键尺寸边界:底部支撑面的直径需要保证整个结构放置时的稳定性,通常设置为瓶身最大直径的0.6倍左右,避免头重脚轻;瓶颈穿过瓶身的自交区域,需要做曲面的布尔融合处理,不能出现面与面的重叠或者缝隙,要保证整个曲面的G2连续,这也是很多初学者建模时容易出现破面的位置;整体高度与最大宽度的比例控制在1.8:1左右,既符合常规瓶类结构的视觉比例,也能保证曲面过渡时不会出现曲率过大的扭曲区域。从应用场景来看,这类模型除了作为高校机械专业、数学专业拓扑学课程的教学演示教具外,也常被用于文创产品开发、科普场馆的互动展项制作,部分玻璃工艺制品厂也会参照这类三维模型制作吹制玻璃的工艺母模,这就要求模型在设计时必须考虑后续加工的工艺可行性:比如曲面的最小曲率半径不能小于玻璃吹制工艺允许的最小弯折半径,壁厚设置要均匀,通常保持在2-3mm区间,避免吹制过程中出现厚薄不均导致的开裂或者变形。
建模过程中,曲面的搭建优先采用扫描命令配合引导线控制曲率,先绘制出瓶颈的空间螺旋引导线,再分别绘制瓶身和瓶颈的截面轮廓,通过曲面放样将两个部分的曲面进行衔接,在自交位置使用曲面修剪、缝合命令完成融合,最后对所有锐边做圆角过渡处理,避免后续加工或者展示时出现应力集中的位置。不同于常规工业零件有明确的安装配合要求,克莱因瓶这类结构的安装边界仅需要考虑底部支撑面的平面度,保证放置时与支撑台面完全贴合,无倾斜晃动即可,不需要预留额外的安装孔位或者配合结构。
在曲面质量检查环节,需要使用曲率分析工具对整个曲面进行连续性检查,确保没有曲率突变的区域,尤其是瓶颈与瓶身衔接、瓶颈穿入瓶身的两个过渡区域,要反复调整引导线的控制点位置,保证曲面过渡自然,没有生硬的折痕。对于教学场景使用的模型,还可以在建模时保留曲面构建的步骤参数,方便学习者拆解每一步的建模逻辑,理解空间曲面从二维草图到三维实体的构建过程,对比普通封闭容器和单侧曲面结构在建模逻辑上的本质差异。很多初次接触这类结构的建模者容易陷入“要做出封闭容积”的思维误区,实际上克莱因瓶本身不存在封闭的内部容积,整个结构是一个连续的曲面,建模时不需要做实体抽壳操作,而是通过曲面加厚的方式生成均匀的壁厚,这也是符合其拓扑结构属性的处理方式。在工艺适配层面,如果是用于3D打印制作教具,需要注意自交区域的支撑设置,避免打印过程中出现悬空塌陷,如果是用于玻璃吹制工艺,需要将模型的曲面偏差控制在0.1mm以内,保证吹制模具的贴合精度。整个结构的设计核心不在于复杂的特征堆叠,而在于对空间拓扑关系的准确理解,通过合理的草图布局和曲面命令组合,还原出克莱因瓶无边界、单侧连续的核心结构特征,同时兼顾不同应用场景下的工艺可行性与结构稳定性。
