带行车道的桁架式公路桥梁结构设计

本次设计的带行车道桁架式桥梁，主要面向小型园区内部通勤、景区观光通道、厂区跨区域物料转运通道这类轻载交通场景，区别于大跨度公铁两用桥梁，该结构更侧重短跨距场景下的快速部署与低维护成本需求。从实际用途来看，这类桥梁可直接架设在厂区内部的管线廊道上方、景观水系之上，或是小型园区的高差地形之间，满足轻型乘用车、观光电瓶车、行人以及小型人力转运车的通行需求，不需要额外做复杂的地基加固处理，适配多数平整硬化后的基础安装面。

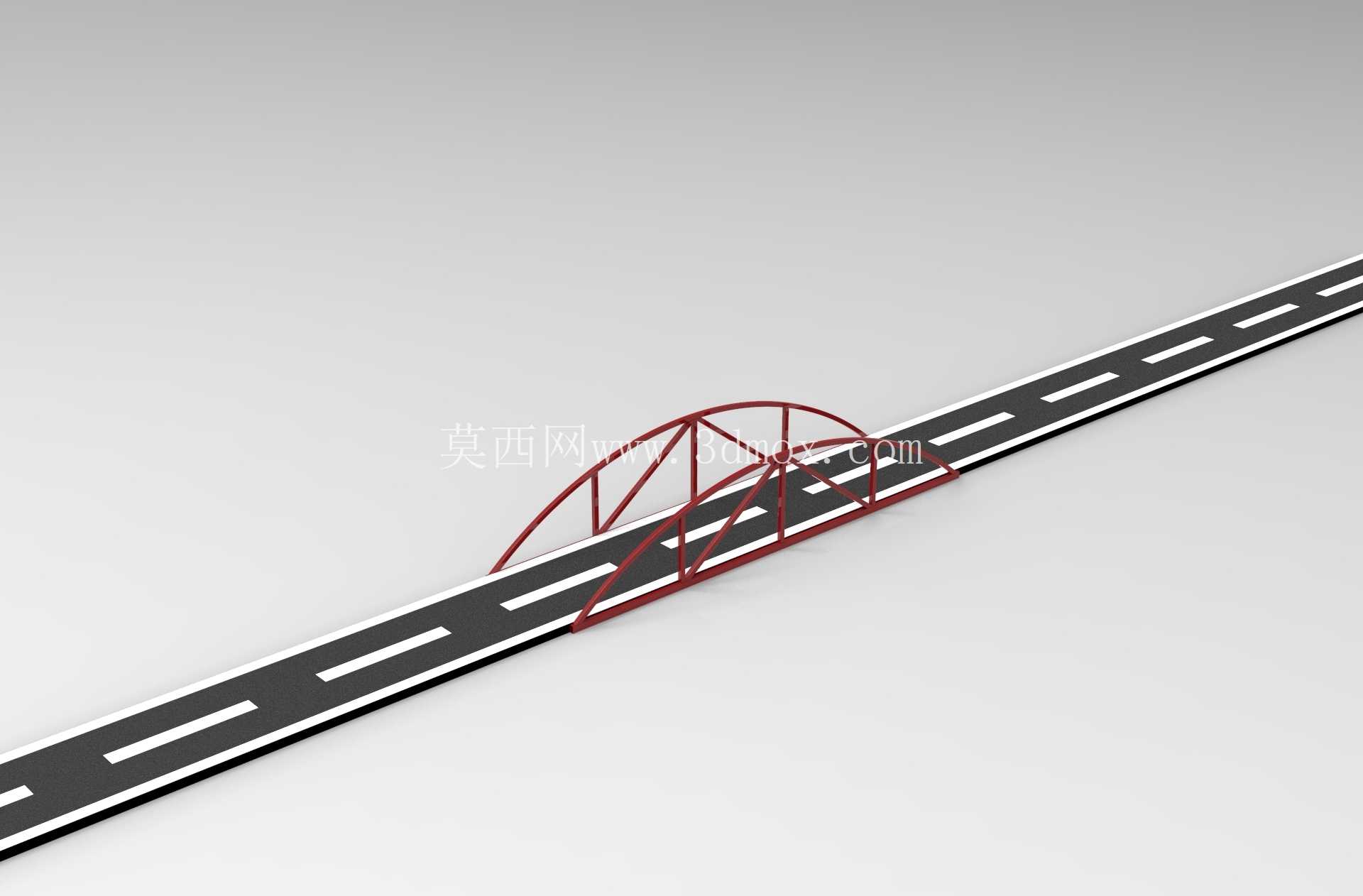

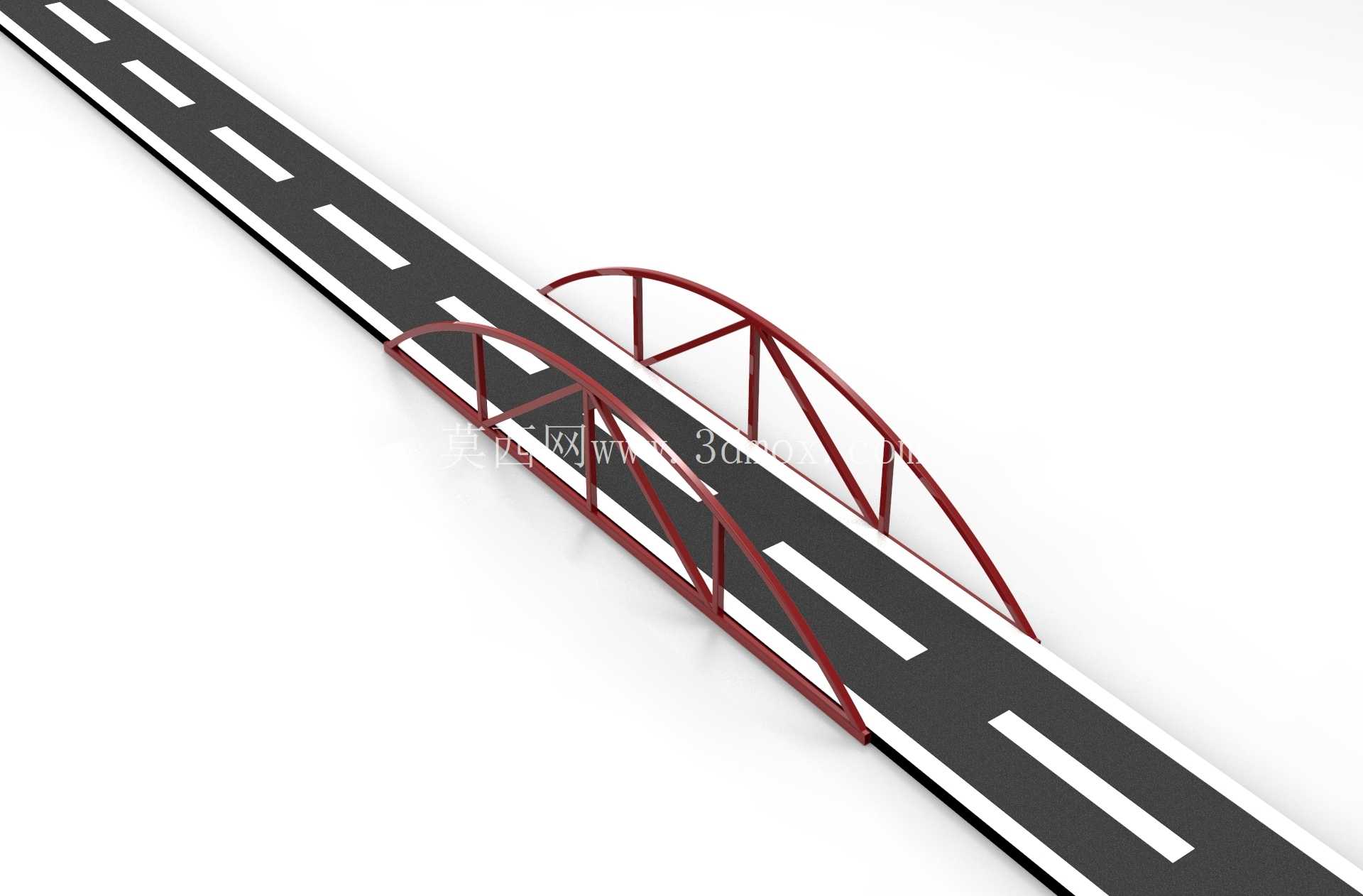

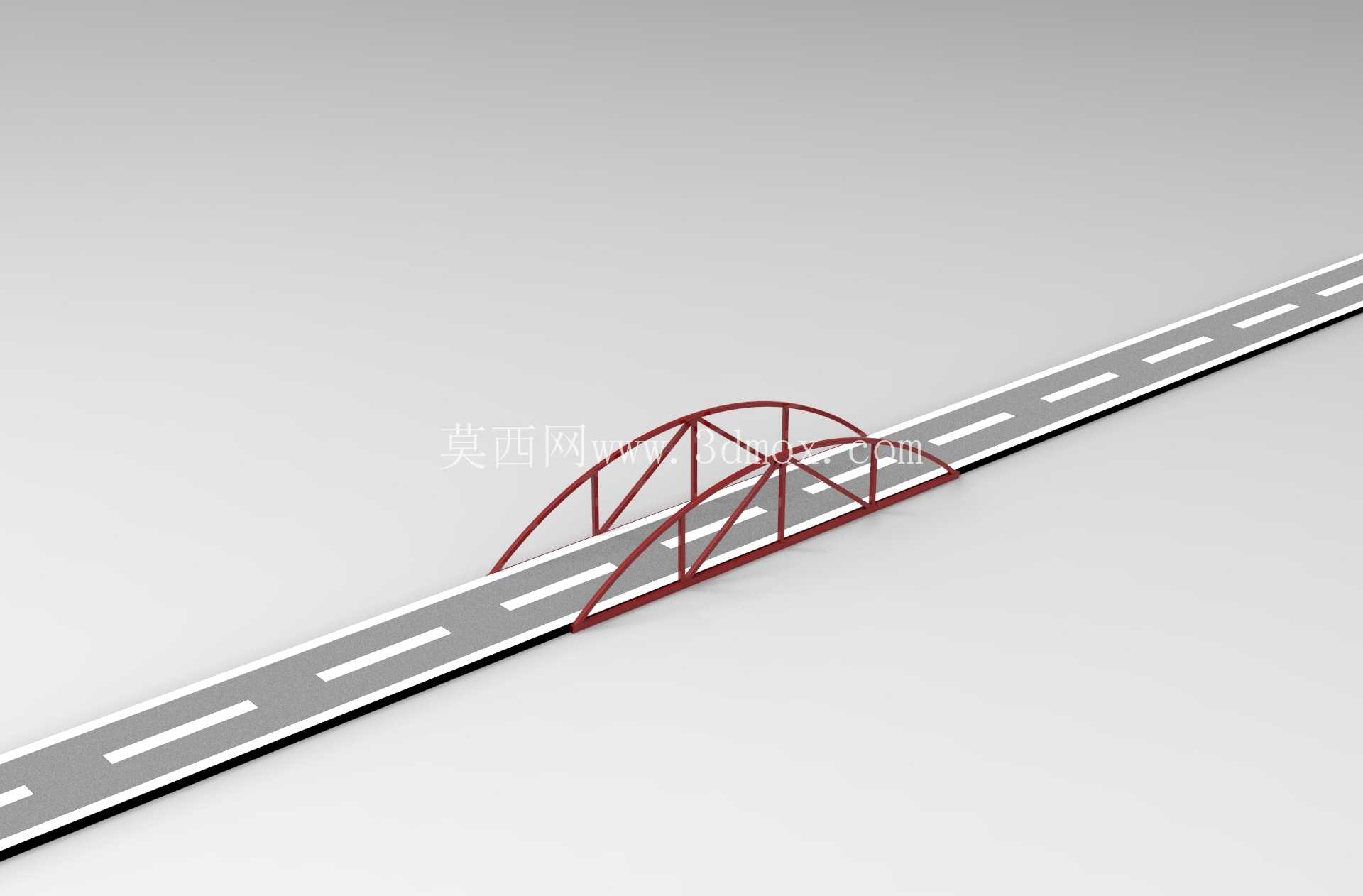

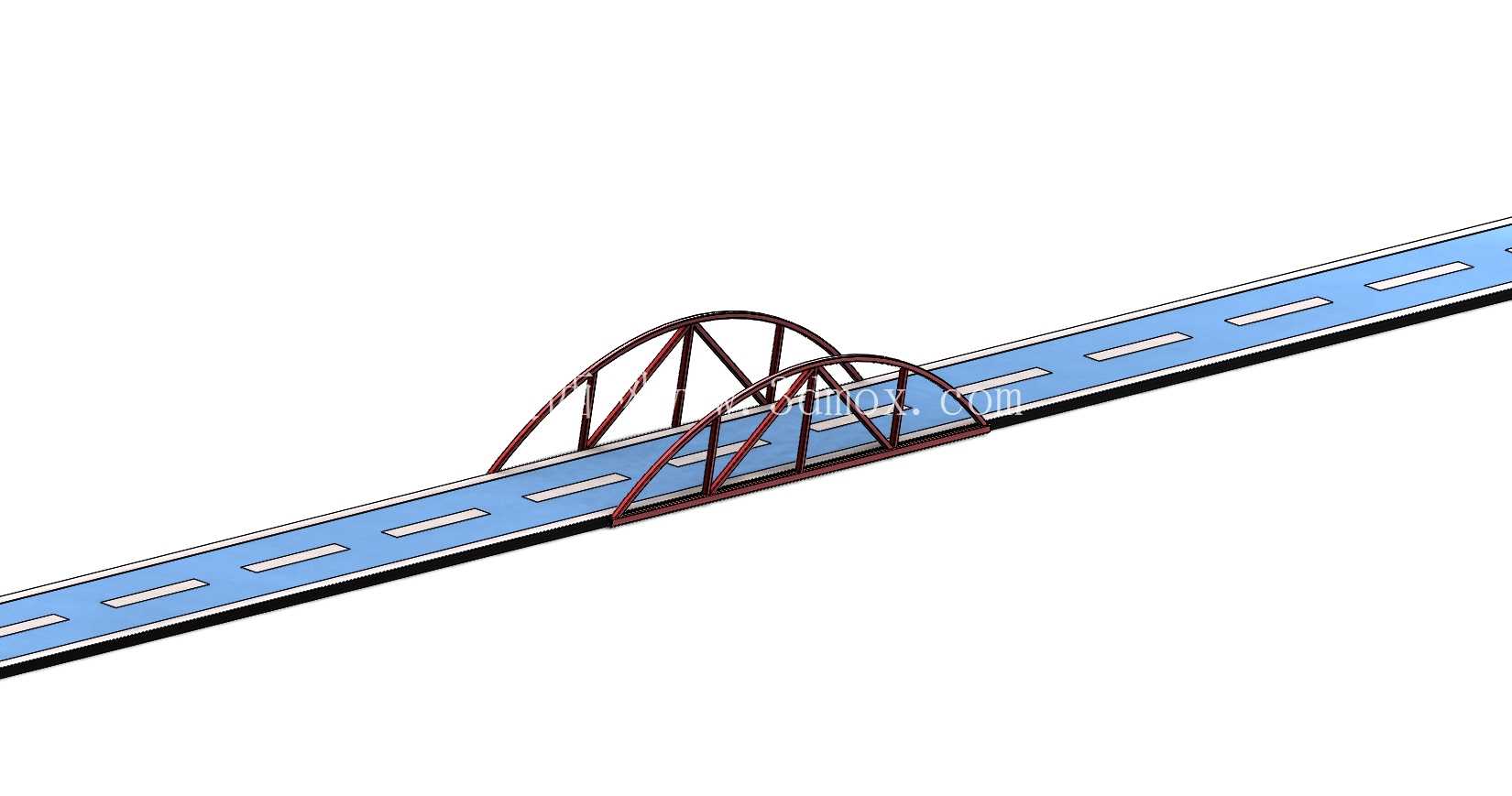

设计思路上优先选择了上承式桁架拱结构，将行车道板布置在桁架拱的上方，一方面可以让车辆行驶过程中视野不受两侧桁架遮挡，另一方面拱结构的受力特性可以把竖向荷载直接传递到两端的支撑基座，减少跨中位置的弯矩集中，相比同跨度的梁式桥能节省近三成的结构材料用量。两侧的红色桁架采用三角形稳定单元排布，每一组斜向腹杆与上下弦杆的连接节点都做了圆弧过渡处理，避免应力集中导致的结构疲劳，同时桁架的高度设置在行车道边缘以上1.1米位置，刚好满足轻型防护栏的高度要求，不需要额外加装独立护栏构件，整合了结构受力与安全防护的双重功能。

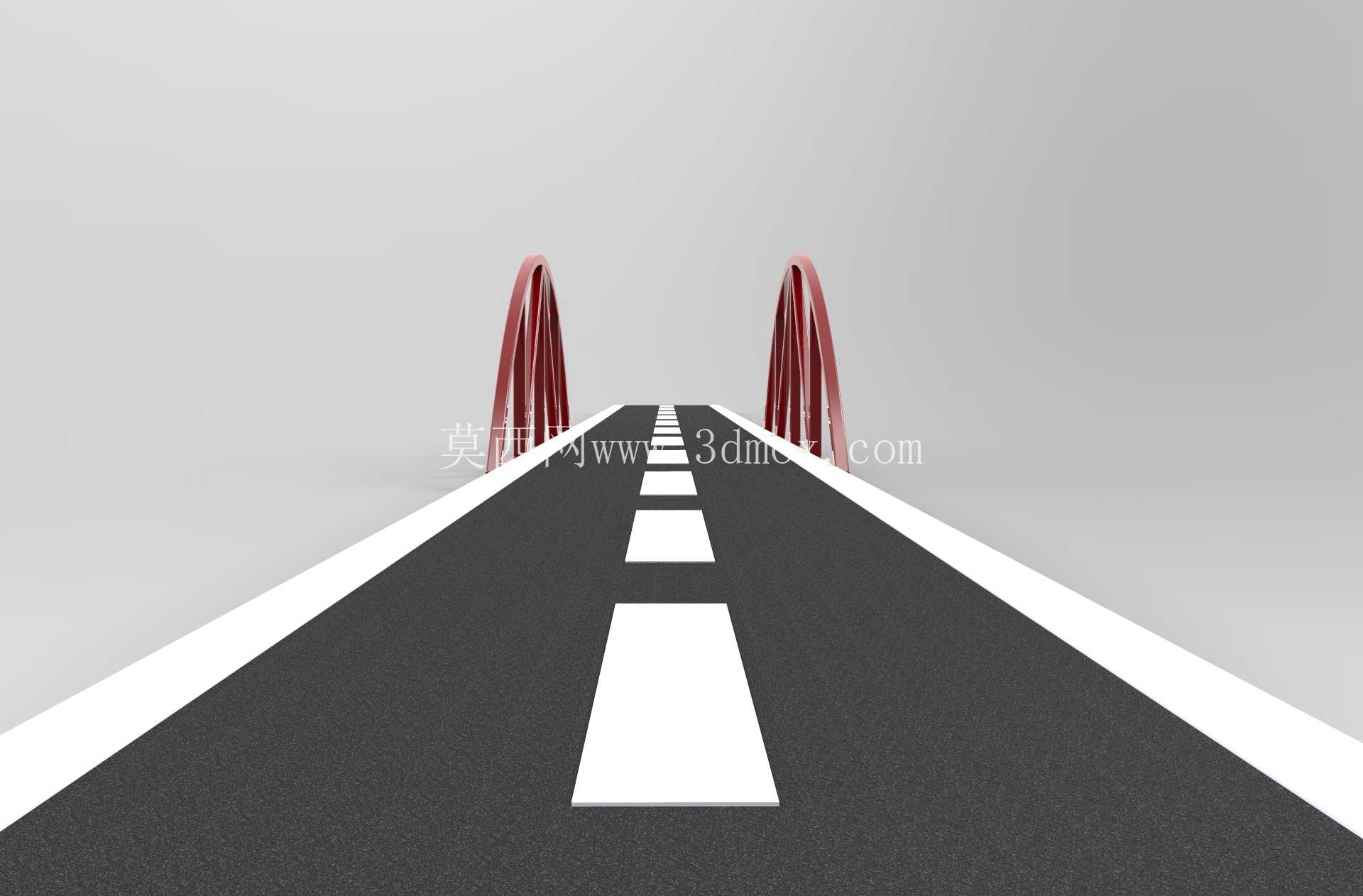

行车道部分采用了常规公路的铺装分层设计逻辑，最上层的黑色铺装层模拟沥青路面的摩擦系数，预留了0.5%的双向横坡，方便降雨时路面积水向两侧排出，路面上的白色虚线按照3米间距、0.6米长度的标准设置，匹配园区内低速通行的视距要求。行车道的有效通行宽度设置为4.2米，刚好满足双向轻型车辆错车的需求，两侧预留的15厘米边带可以作为临时检修通道，不需要额外拓宽结构总宽度。

从安装边界来看，桥梁的总长度控制在18米，适配15米的标准净跨需求，两端的支撑座各预留1.5米的搭接长度，支撑座的底面设计为平面结构，可以直接通过膨胀螺栓固定在混凝土承台上，不需要做预埋构件的提前施工，整体结构的总高度从支撑座底面到桁架最高点为3.2米，安装后桥下净空可以达到2.4米，满足小型巡检车辆、行人从桥下通行的高度要求。结构的所有钢构件都采用等截面型材设计，没有复杂的异形曲面加工件，普通的型材切割、焊接工艺就可以完成现场拼装，单段构件的重量控制在80公斤以内，不需要大型吊装设备，3到4名施工人员配合小型手动葫芦就可以完成整体安装作业。

功能特性方面，桁架结构的镂空设计可以大幅降低风阻，在开阔的景区或是厂区露天场景下，强风天气下的结构风载荷比实心梁式桥降低40%以上，减少基座的抗倾覆设计压力。同时钢结构构件全部做了防锈涂装处理，两侧桁架的醒目标识色可以提升通行时的视觉辨识度，在光线不足的场景下也能让驾驶员清晰判断道路边界。行车道的铺装层下方设置了12厘米厚的钢筋混凝土承托板，承托板与下方的桁架弦杆通过预留的螺栓孔刚性连接，避免车辆长期通行后出现铺装层移位、沉降的问题，承托板的两端设置了伸缩缝间隙，适配温度变化带来的结构热胀冷缩变形，不会因为温度应力导致结构开裂。

在细节处理上，桁架的所有杆件连接位置都做了等强焊接设计，焊缝高度按照杆件厚度的0.7倍设置，避免连接节点成为结构的受力薄弱点，上下弦杆的端部做了封头板处理，避免雨水进入型材内部造成锈蚀，延长整体结构的使用寿命。行车道的边缘与桁架下弦杆之间设置了连续的密封胶条，防止路面雨水顺着缝隙流到桁架连接节点位置，减少节点位置的锈蚀概率。整体结构的载荷设计按照公路-Ⅱ级的轻载标准核算，可满足总重5吨以内的车辆通行需求，完全覆盖园区通勤、景区观光、厂区转运这类场景的使用要求，不需要额外做载荷冗余设计，控制整体建造成本的同时保证结构安全。
