立式三辊旋转式人行通道闸机结构设计

这款立式三辊旋转闸是人行出入口管控场景中应用极广的机械式通行管控设备，日常在写字楼大堂、工厂考勤入口、景区检票通道、小区人行侧门、车站单向出口等场景随处可见，核心作用是通过机械结构约束单次仅允许单人通行，配合门禁、检票、考勤系统完成通行权限校验，同时可实现单向通行的防尾随、防反向闯入功能。

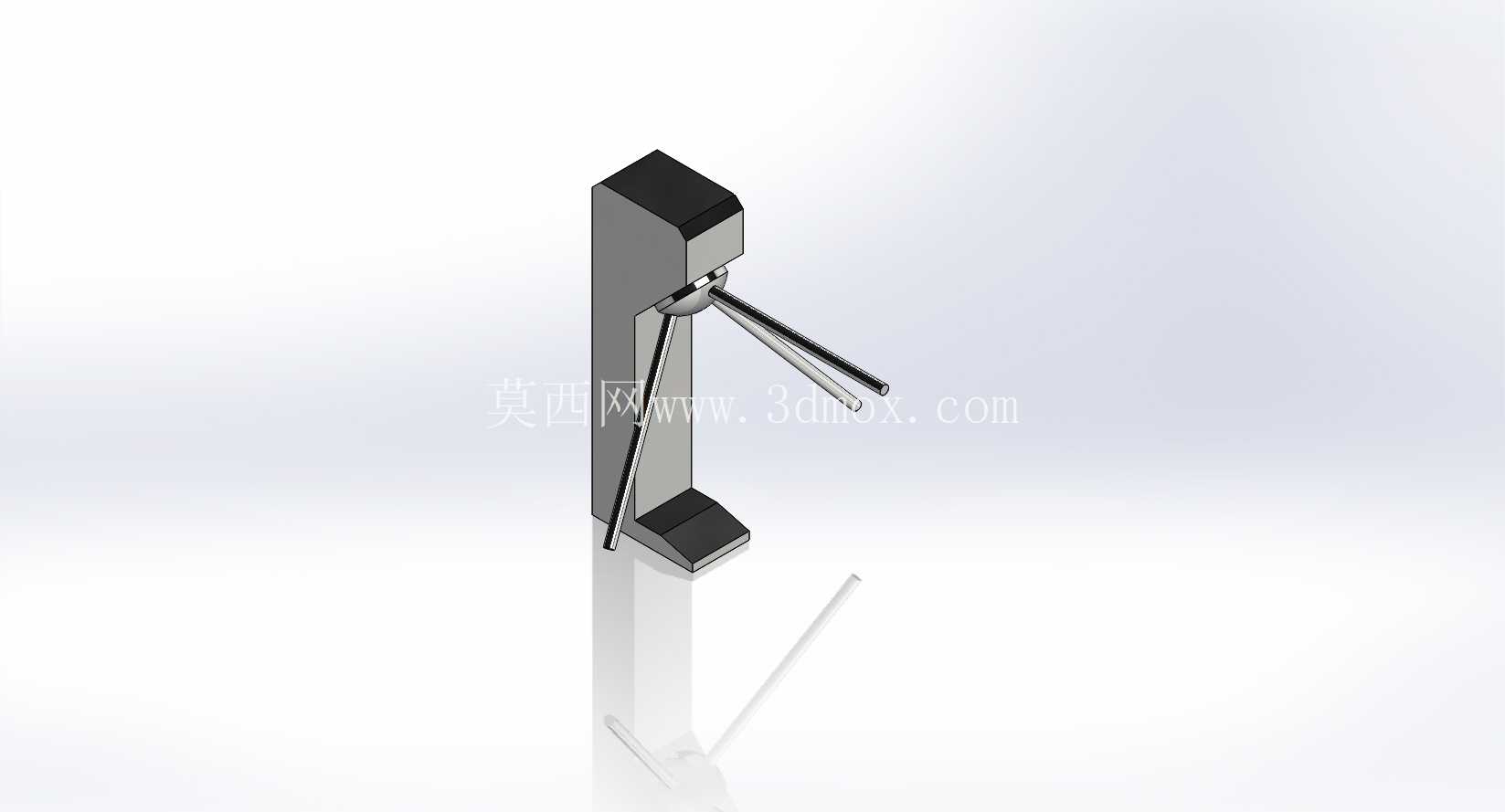

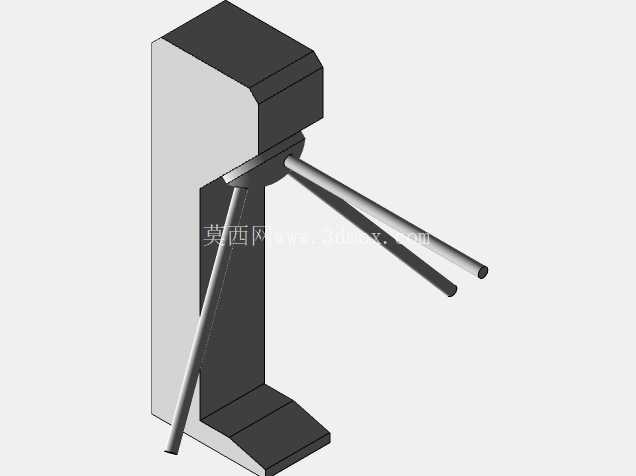

从结构设计思路来看，整体采用立式窄体布局，主体为竖向矩形立柱结构，底部设置方形安装法兰底座，直接通过膨胀螺栓固定在硬化地面上，安装时不需要开挖地面预埋构件，整体占地宽度仅需350mm左右，纵深方向预留400mm安装空间即可完成部署，对于通道宽度有限的老旧场地改造适配性极强，不需要对原有出入口地面做大规模破坏改造。顶部为机芯安装腔体，所有的旋转锁止结构、阻尼组件、定位弹片都集成在顶部腔体内，外部通过钣金封板封闭，仅预留检修口盖板，日常维护不需要拆解整体结构，打开顶部盖板即可完成机芯调试、部件更换作业。

核心的通行拦截部件为三根呈120度均匀分布的金属辊杆，辊杆采用空心不锈钢管材制作，在保证结构强度的前提下尽可能降低自重，减少旋转时的惯性冲击，每根辊杆长度控制在500mm左右，刚好覆盖单条人行通道的通行宽度，当其中一根辊杆处于水平拦截位置时，另外两根分别斜向上、斜向下收纳在立柱侧方，不会占用额外的通行空间。辊杆与顶部旋转主轴采用快拆式连接结构，当遇到紧急疏散情况时，可通过手动卸力结构让辊杆自动下垂解锁，形成无阻拦的疏散通道，满足消防应急的强制要求。

机械结构层面设计了单向旋转阻尼与锁止结构，常规单向通行模式下，辊杆仅能沿允许通行的方向旋转，反向旋转时会被锁止卡榫卡住，避免人员反向闯入；每次旋转120度后会自动卡入定位槽，完成一次单人通行的拦截复位，不需要额外的电气触发即可实现基础的机械防尾随功能，哪怕在断电状态下，机械结构依然可以保持单向锁止、单次通行复位的基础功能，不会出现闸机完全失效敞开的情况。如果是双向通行场景，只需要更换机芯内部的双向阻尼组件，即可调整为双向校验通行模式，适配不同场景的管控需求。

外壳部分采用冷轧钢板折弯焊接成型，表面做喷塑防锈处理，立柱边角全部做R3圆角过渡，避免尖锐边角磕碰过往行人，整体外观线条简洁利落，没有多余的外凸结构，不容易被通行人员携带的行李剐蹭。安装时需要注意底座的水平度校准，如果地面倾斜度过大，会导致旋转主轴偏心，长期使用会加剧阻尼组件的磨损，出现旋转卡滞、定位不准的问题；辊杆安装完成后需要调整水平拦截位的高度，保持距离地面900mm左右的高度，刚好符合成年人腰部的拦截高度，既不会因为过低失去拦截作用，也不会因为过高磕碰行人手臂。

在实际选型适配时，这类旋转闸适合人流量中等、对防尾随要求较高、预算有限的场景，相比翼闸、摆闸，它的机械结构更简单，故障率更低，户外场景使用时只需要在顶部加装防雨帽即可在半室外环境部署，不需要做全封闭的防雨棚；结构上没有易损的摆臂翼门，不用担心被行人强行冲撞导致部件断裂损坏，日常维护只需要定期给旋转主轴加注润滑脂、检查锁止卡榫的磨损情况即可，运维成本远低于其他类型的人行通道闸设备。建模过程中需要重点关注旋转主轴的同轴度公差、三根辊杆的角度分布公差，以及锁止卡榫的复位弹簧弹力参数，这些参数直接决定了闸机旋转时的手感、锁止的可靠性以及长期使用的寿命，如果同轴度偏差超过0.1mm，长期旋转后就会出现主轴磨损异响、辊杆晃动的问题；如果弹簧弹力过大，会导致旋转阻尼过大，行人推杆通行时手感生硬，弹力过小则会出现锁止不到位、辊杆自由滑动的问题，无法起到防尾随的作用。
