商用厨房油烟收集排气罩结构设计

　　在商用餐饮后厨的通风系统搭建中，集气排气构件是整个油烟治理链路的前端核心部件，直接决定了油烟捕集效率、后厨操作区的空气质量以及后续油烟净化设备的运行负荷。这款排气罩的设计完全围绕商用厨房的实际作业场景展开，区别于家用吸油烟机的小风量、近距离捕集逻辑，商用场景下烹饪设备排布密集、灶台热源持续输出、油烟产生量大且伴随大量升腾的热蒸汽，因此整个罩体的集烟腔采用了大容积敞口式设计，罩口边缘做了微倾角的导油边处理，既可以扩大油烟捕集的覆盖范围，避免升腾的油烟从罩体侧边逃逸，也能让冷凝后的油滴顺着导油边汇入集油结构，不会直接滴落到灶台或者烹饪食材上。

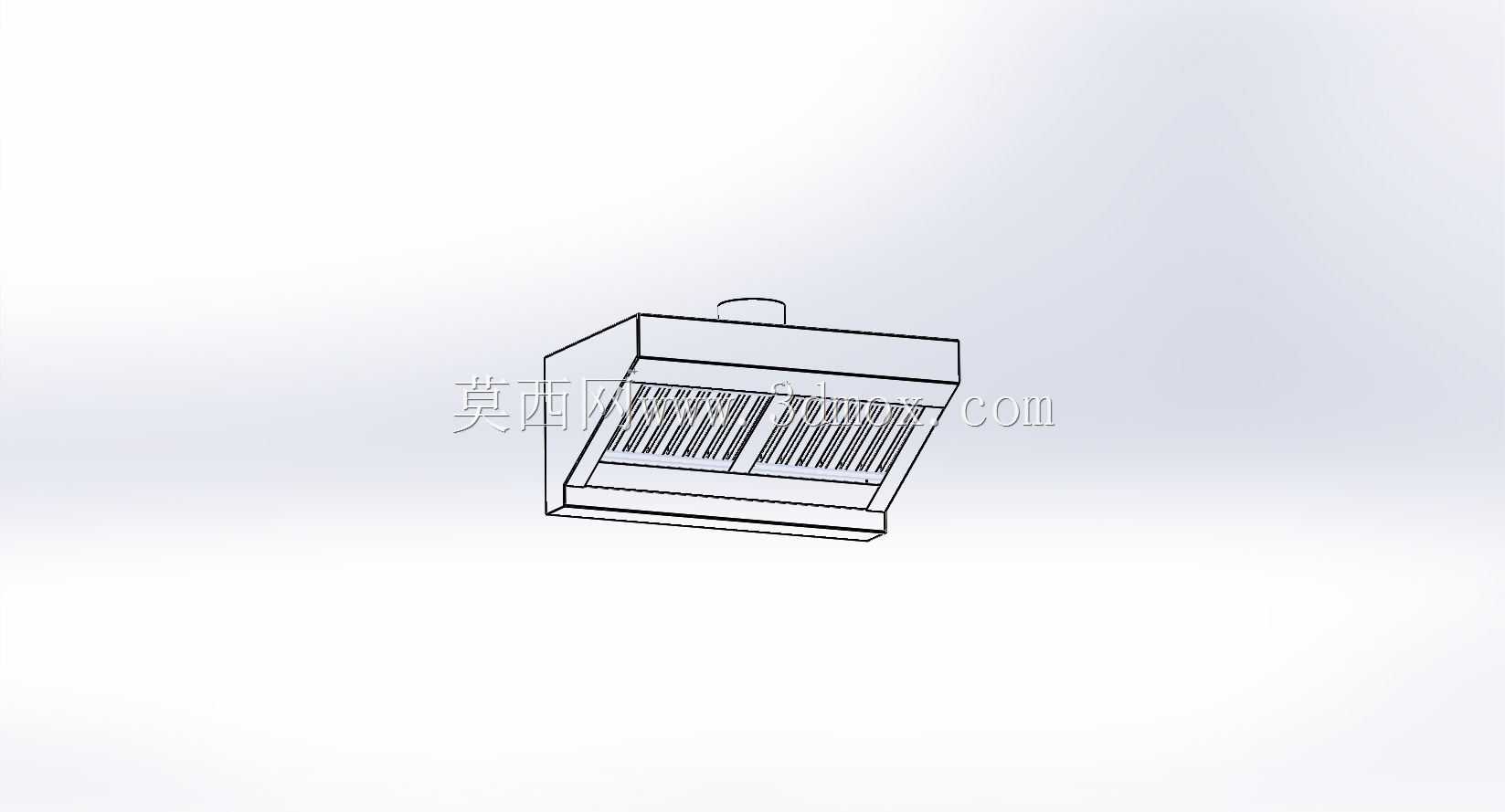

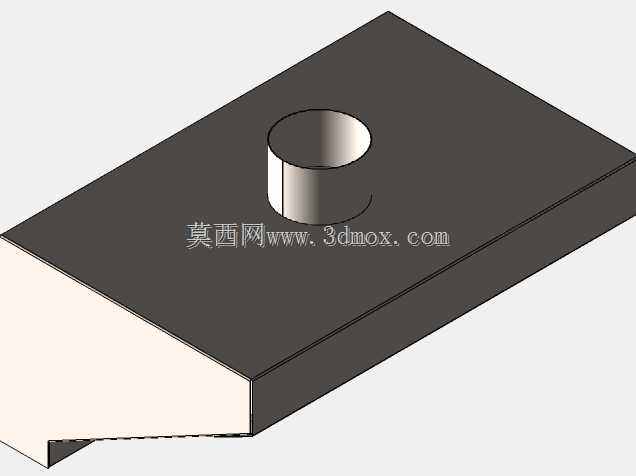

　　从结构设计逻辑来看，整个罩体采用薄钢板折弯成型的框架结构，没有多余的冗余构件，既可以控制整体重量，降低吊装时的建筑载荷要求，也能减少罩体内壁的接缝数量，避免油污在缝隙处堆积造成后期清理困难。罩体正面设置的格栅式整流板是整个设计的核心功能区，格栅的叶片角度经过反复调整，既可以对升腾进入罩体的油烟气流做整流处理，避免气流在集烟腔内形成紊流导致油烟倒灌，也能对大颗粒的油雾做初步的碰撞拦截，减轻后端油烟净化设备的处理压力；格栅采用可拆卸式的卡扣固定结构，日常运维时不需要额外工具就能直接拆下清洗，符合商用厨房高频次清洁的使用需求。罩体顶部的排风接口采用标准圆形接口设计，接口位置做了外翻边的加强处理，既可以和后端的排风风管实现密封对接，也能避免接口处应力集中导致长期使用后出现变形漏风的问题。

　　在安装边界的考量上，这款排气罩的进深尺寸匹配常规商用灶台的操作宽度，安装时罩口下沿距离灶台台面的高度控制在合理区间，既不会因为安装过低影响厨师的颠锅、翻炒等操作动作，也不会因为安装过高导致油烟捕集效率下降。罩体的整体宽度可以根据灶台的组合长度做模块化拼接，单段罩体的长度控制在单人可搬运吊装的范围内，降低现场安装的施工难度。罩体背部设计有靠墙安装的固定挂点，挂点采用长圆孔结构，现场安装时可以根据墙面的预埋件位置做小范围的位置调整，降低对现场施工精度的要求。

　　从实际使用的功能特性来看，这款排气罩的集烟腔内部做了平滑过渡处理，没有突兀的结构凸起，气流在腔内流动时的阻力更小，相同排风量下的油烟捕集速度更快，能够在油烟扩散到操作人员呼吸带之前就将其捕集排出。导油边的最低点设置有可拆卸的集油杯，冷凝产生的废油会顺着内壁的坡度自然汇入集油杯，运维人员只需要定期倾倒清理集油杯即可，不需要频繁擦拭整个罩体内壁。考虑到商用厨房长期处于高湿、高油烟的腐蚀环境，罩体所有的板材裁切边缘都做了钝化折边处理，既可以避免安装和清洁过程中划伤操作人员，也能减少裁切边缘的锈蚀隐患，延长构件的整体使用寿命。

　　在结构建模的过程中，所有的折弯半径都匹配常规钣金加工的工艺参数，没有设计超出常规加工能力的小折弯半径或者特殊成型结构，板材展开后没有多余的工艺缺口，加工时只需要经过激光切割、数控折弯、卡扣装配几个工序就能完成成品制作，不需要额外的焊接或者打磨工序，能够有效控制加工成本和生产周期。格栅叶片的间距经过优化，既不会因为间距过小导致排风阻力过大增加风机的运行能耗，也不会因为间距过大导致整流和初步滤油的效果下降，平衡了排风效率和预处理效果之间的关系。顶部排风接口的直径匹配常规商用排风系统的风管尺寸，设计选型时不需要额外做变径转接，减少了现场安装的配件成本和漏风隐患。
