带方法兰接口90度弯向曲线管段结构

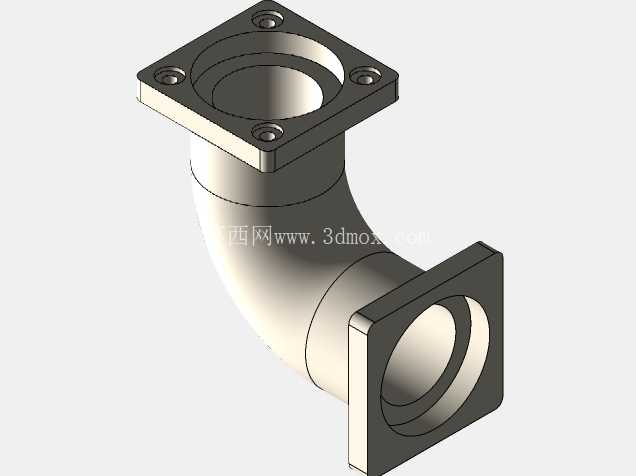

　　在流体输送管路系统的布局设计中，受设备安装空间、接口朝向错位、管路走向避让等实际工况限制，直线段管路往往无法直接完成不同朝向接口的连通，这类带双侧方法兰的90度曲线管段，就是为解决垂直方向管路对接需求开发的专用连接件。不同于常见的圆法兰连接结构，该管段两端采用方形法兰设计，法兰面四角预留螺栓过孔，安装时可通过四个角点的螺栓锁紧实现端面密封，相比同通径的圆法兰，方形法兰在紧凑型安装空间内的螺栓操作空间要求更低，尤其适合设备内部管路排布紧凑、扳手操作角度受限的场景，比如液压站阀组间的管路连接、小型化工反应釜的介质进出口转向、空压机站房内的分支管路转向等工况，都能看到这类结构的实际应用。

　　从功能特性来看，该管段的弯曲段采用平滑曲线过渡，没有直角弯折带来的流道突变，流体经过弯管段时的局部阻力系数远低于直角焊接弯头，能够有效降低管路系统的压力损失，减少输送过程中的能耗，同时平滑的内壁过渡也能避免介质在弯折处形成涡流，对于含有少量固体颗粒的流体输送场景，还能减少颗粒对管壁的冲刷磨损，延长管路的整体使用寿命。两端的法兰端面设计有凸台定位结构，安装时可与对接法兰的止口配合实现快速同轴定位，无需反复调整管路对中精度，能有效降低现场安装的调试时间，同时定位止口还能辅助密封件的限位，避免密封圈在锁紧过程中发生移位导致的泄漏问题。

　　在设计思路层面，该管段的建模过程首先需要确定两端法兰的安装基准面，两个法兰面呈90度垂直分布，需要先明确两端接口的中心距参数，也就是两个法兰端面到弯曲段中心的距离，这个参数直接决定了管路安装时的轴向占位，是选型过程中需要重点核对的安装边界尺寸。弯曲段的曲率半径设计需要兼顾流通性能与结构紧凑性，曲率半径过大会导致管段整体占用空间增加，不利于紧凑型设备的内部布局，曲率半径过小则会增大流体的局部阻力，同时还会提升弯管段的成型难度，因此建模时需要在两者之间找到平衡，通常会取管内通径的1.5倍作为弯曲段的中心曲率半径，兼顾空间占用与流通效率。法兰部分的厚度设计需要根据管路的额定工作压力计算，确保螺栓锁紧时法兰面不会发生翘曲变形，四个螺栓孔的中心距需要与对接接口的安装孔位完全匹配，孔位公差通常按照H12级精度设计，既保证安装时的互换性，又不会因为公差过松导致对接错位。从安装边界来看，该管段安装完成后，弯曲段的外侧轮廓会超出两端法兰的外边缘，在布局周边结构时需要预留足够的避让空间，避免与其他管路、结构件发生干涉；螺栓锁紧时需要采用对角交替锁紧的方式，保证法兰面受力均匀，避免单侧受力过大导致法兰变形或者密封失效。

　　另外，管段的壁厚设计需要根据输送介质的压力、腐蚀性等参数调整，常规工况下采用等壁厚设计即可，对于高压输送场景，还可以在弯曲段的外侧适当增加壁厚，抵消流体冲刷带来的壁厚减薄影响，提升结构的安全冗余。这类曲线管段在实际应用中不需要额外搭配弯头与短管进行焊接组装，一体化的结构减少了管路系统的连接点数量，也就降低了潜在的泄漏点，对于密封性要求较高的气体输送、真空管路等场景，这种一体化弯管结构的可靠性远高于拼接式管路结构。建模过程中还需要注意法兰端面的平面度要求，通常密封面的平面度公差需要控制在0.1mm以内，保证密封件能够被均匀压紧，实现可靠密封；弯曲段与两端法兰的连接处采用圆角过渡，避免应力集中，提升管段在承压工况下的结构强度，防止管路在压力波动过程中从连接处发生开裂。
