萨帕塔支撑连接轴组件结构设计

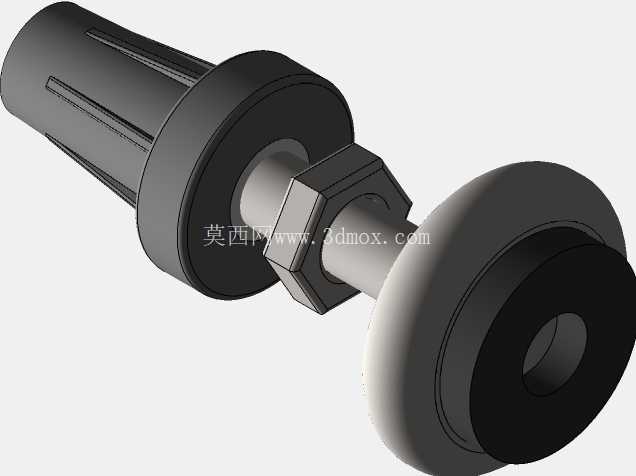

　　在各类工装夹具、输送线辅助定位、小型设备支撑结构的设计场景中，这类轴式支撑连接组件是应用频次极高的基础零件，很多一线结构工程师在做非标设备搭建设计时，都会优先选用这类成熟结构来降低设计风险，减少不必要的定制加工成本。从结构本身来看，该组件采用三段式同轴设计，一端为带轴向开槽的胀紧夹持段，开槽沿轴向均匀分布，当该段插入对应安装孔后，依靠开槽部位的弹性形变可以实现无间隙胀紧固定，相比传统的键连接或者顶丝固定，这种胀紧结构不会对安装孔内壁造成局部压损，同时拆装重复定位精度更高，适合需要频繁更换工位、调整支撑位置的工装场景。中间段设计为六角拧动结构，这个结构是装配过程中的受力位，安装时可以用标准开口扳手或者套筒直接卡持六角部位施加扭矩，避免拧动时轴体跟转，也能精准控制胀紧段的插入深度，不会因为过度顶推造成胀紧段开裂或者安装孔变形。另一端为带台阶的滚轮安装位，台阶端面作为滚轮的轴向定位基准，滚轮内孔与轴端采用间隙配合，装配后滚轮可以绕轴体自由转动，这个部位主要用来做导向支撑，比如在物料滑移轨道、柜门滑动导向、小型工装的移动支撑场景中，滚轮接触支撑面后可以将滑动摩擦转化为滚动摩擦，大幅降低移动过程中的阻力，减少接触面的磨损。

　　从安装边界来看，胀紧段的外径与常见的设备安装孔直径适配，安装时不需要额外加工键槽或者螺纹孔，只需要在安装基板上加工对应公差的光孔即可，大幅降低了安装面的加工难度；六角部位的对边尺寸符合标准扳手的夹持规格，现场装配不需要定制专用工具；滚轮端的外径与台阶高度经过匹配设计，装配后滚轮端面与六角端面之间预留有足够的间隙，不会在滚轮转动时与六角部位发生摩擦卡滞，同时轴体整体的同轴度公差控制在合理范围内，转动时不会出现偏摆，保证滚轮滚动时的平顺性。设计这类零件的时候，首先要考虑的是不同部位的受力匹配，胀紧段的开槽深度和开槽数量直接决定了胀紧力的大小，开槽过深会导致胀紧段刚性不足，受力后容易断裂，开槽过浅则弹性形变量不足，无法实现可靠的胀紧固定，需要根据实际应用场景的受力大小反复调整开槽参数；中间六角部位的厚度要能承受装配时的扭矩，避免拧动时出现六角崩边的情况；轴端与滚轮配合的部位表面粗糙度要控制在合理范围，既不能太粗糙造成滚轮转动卡滞，也不能太光滑导致加工成本过高。

　　另外，轴体根部的圆角过渡也是设计中不能忽略的细节，胀紧段与六角部位的衔接处、六角部位与滚轮安装轴的衔接处都设计有过渡圆角，避免应力集中造成轴体在交变载荷下出现断裂，尤其是在频繁拆装、承受冲击载荷的应用场景中，这些过渡圆角的存在能大幅提升零件的使用寿命。在实际选型应用中，这类组件可以直接替换很多设备上原有易损的支撑导向结构，比如小型输送线的侧边导向轮安装轴、工装板的定位支撑轴、滑动柜门的导向支撑组件，不需要对原有设备的安装结构做大幅修改，只需要核对安装孔直径、滚轮的工作高度以及整体的安装长度，就可以直接装配使用，相比单独设计定制轴类零件，能大幅缩短设计和加工周期，也能降低备件的储备成本。

　　从结构的通用性来看，该组件的各个尺寸都尽量贴合现有标准件的规格，六角部位采用标准紧固件的对边尺寸，滚轮可以适配市面上常见的标准微型滚轮，胀紧段的直径也与常用的光孔安装规格匹配，这就意味着在设备维护时，即使单个零件出现损坏，也可以快速找到替换件，不会因为非标定制导致设备长时间停机。很多刚入行的结构工程师在设计这类支撑轴的时候，容易忽略胀紧段的开槽方向与受力方向的匹配，实际上开槽的分布要尽量避开主要受力方向，避免胀紧段在受力最大的位置出现应力集中，同时胀紧段的端部要设计有导入倒角，方便装配时快速插入安装孔，不会刮伤安装孔的内壁。另外，滚轮的材质选择也可以根据实际应用场景调整，比如在需要静音的场景可以选用包胶滚轮，在需要耐磨的场景可以选用金属滚轮，轴体本身的结构不需要做修改，只需要更换对应材质的滚轮即可，这种模块化的设计思路也让该组件的适用场景进一步拓宽，不管是轻工设备的辅助支撑，还是小型自动化设备的导向结构，甚至是家居五金的滑动支撑，都能看到这类结构的应用。
