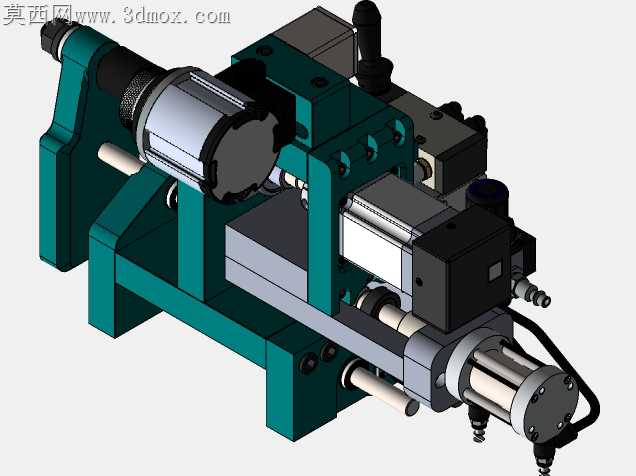

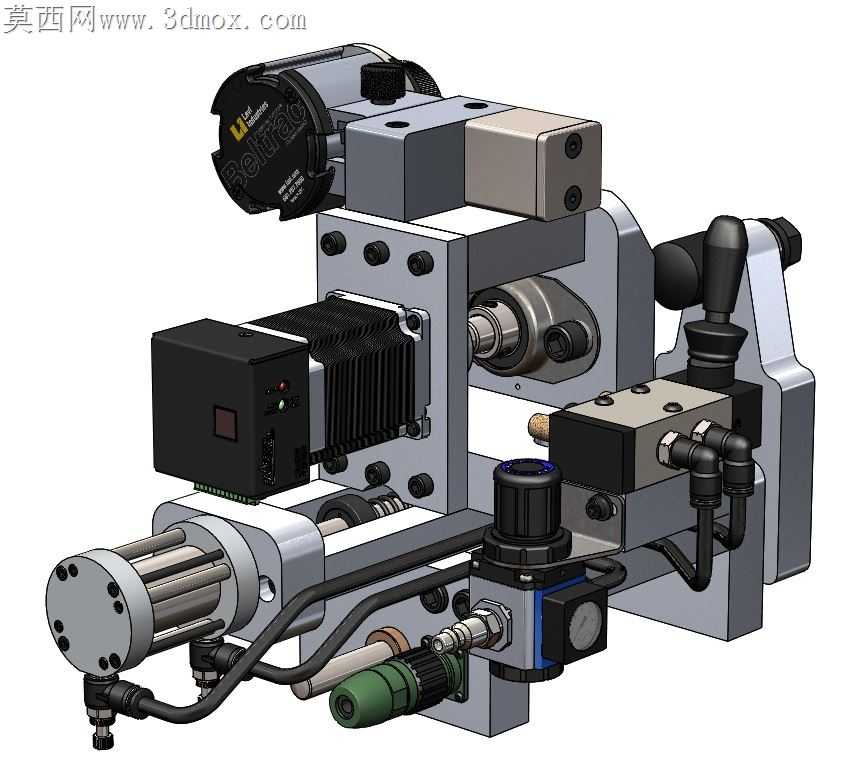

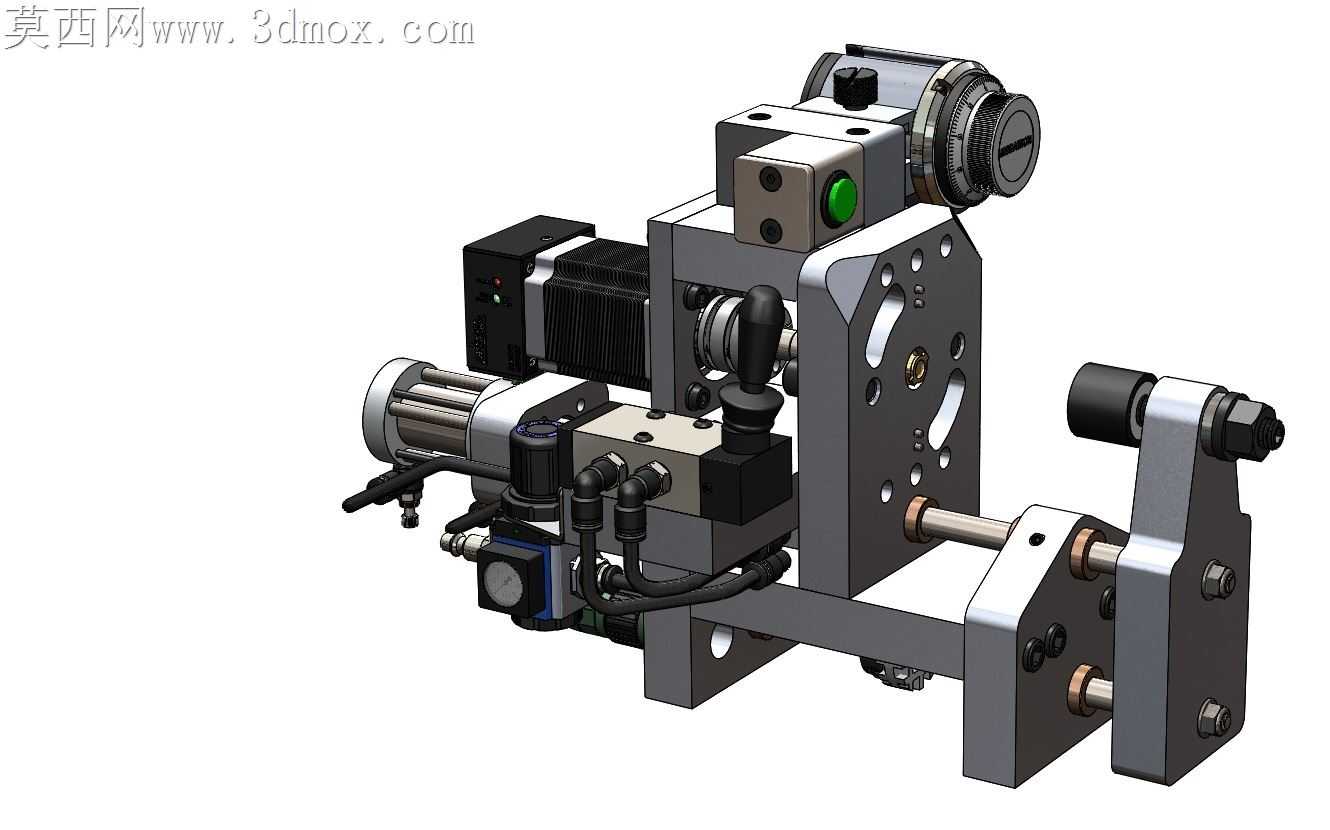

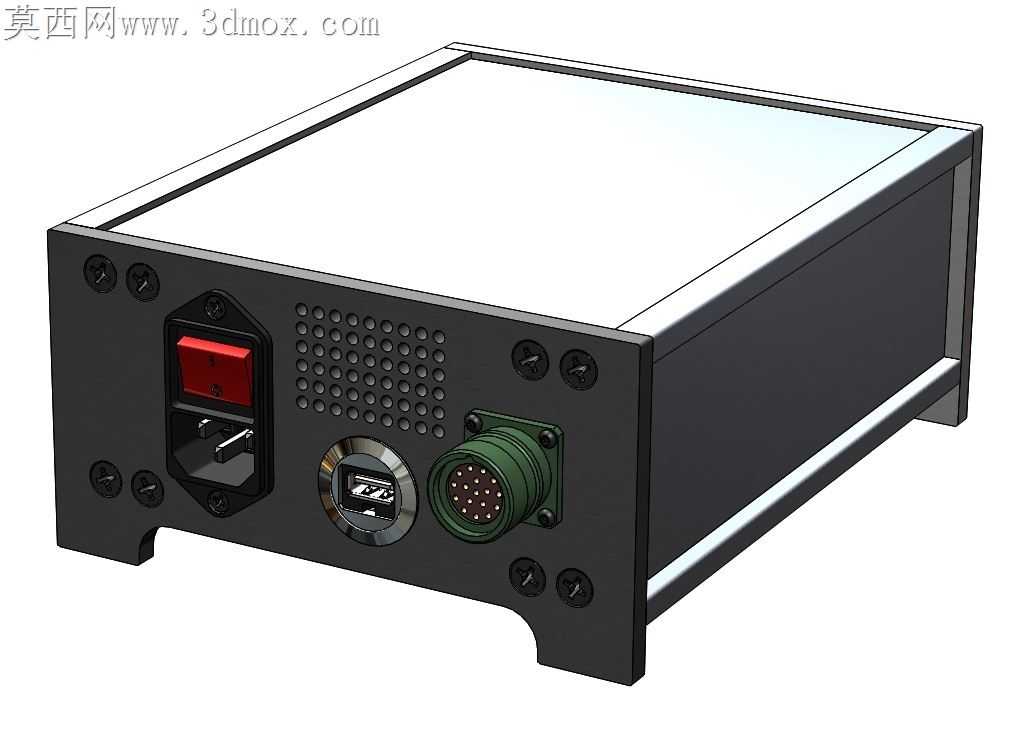

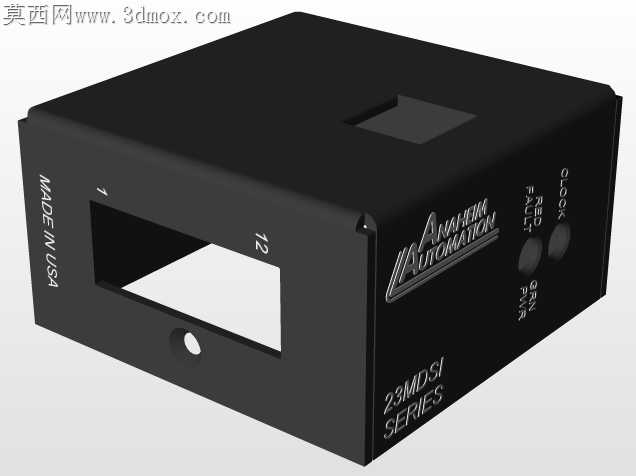

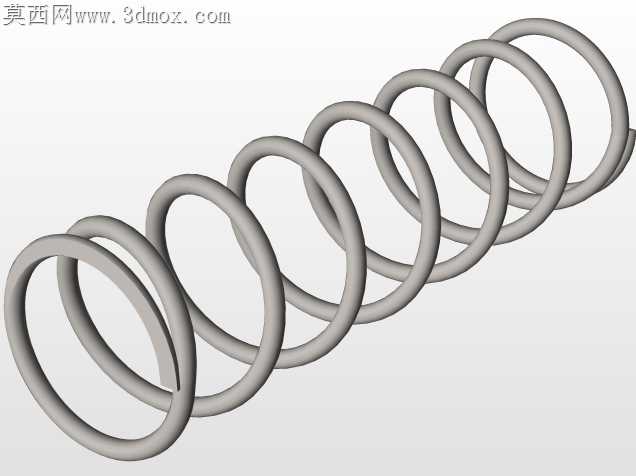

小型精密卷绕执行机构结构设计

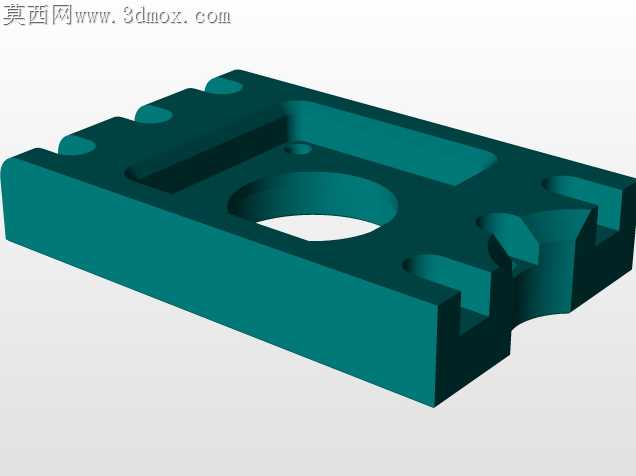

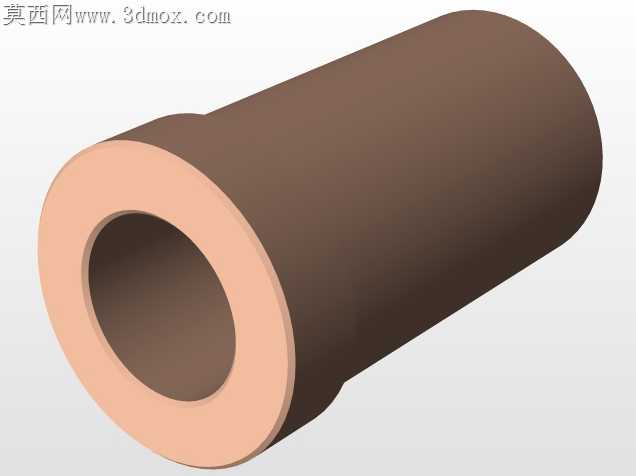

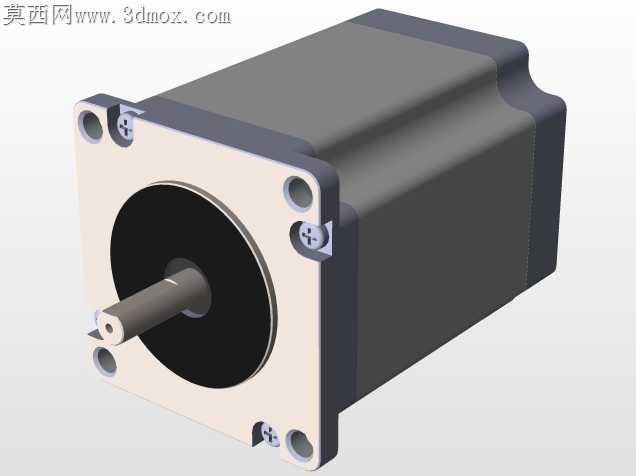

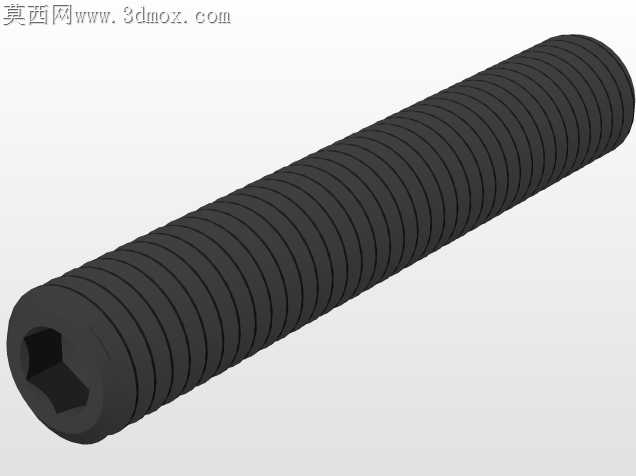

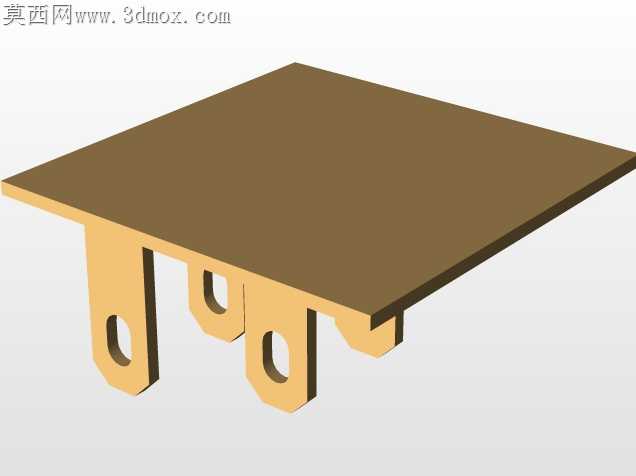

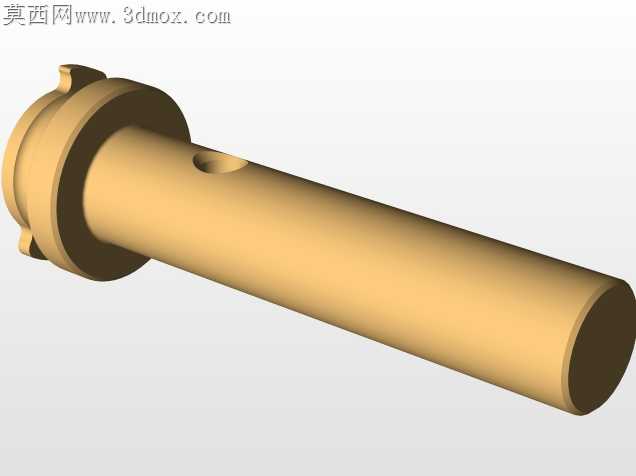

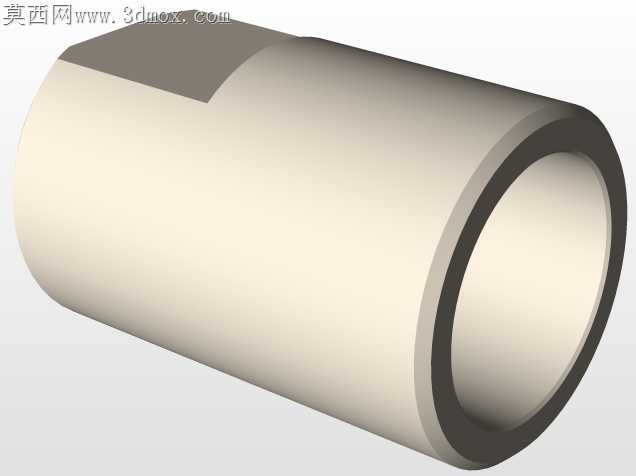

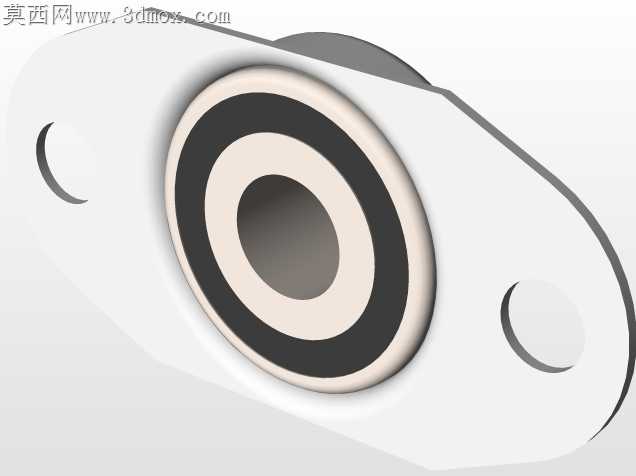

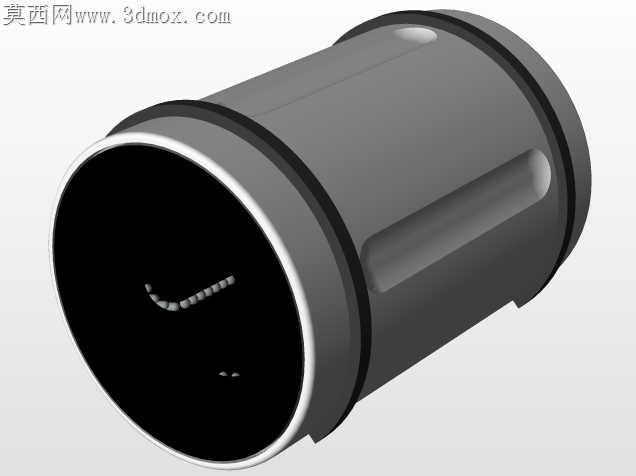

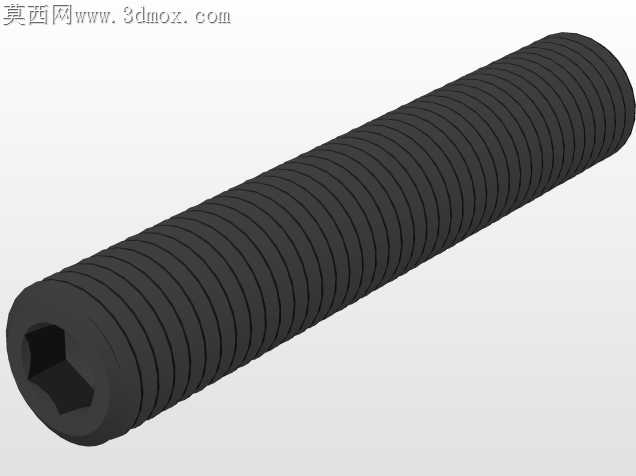

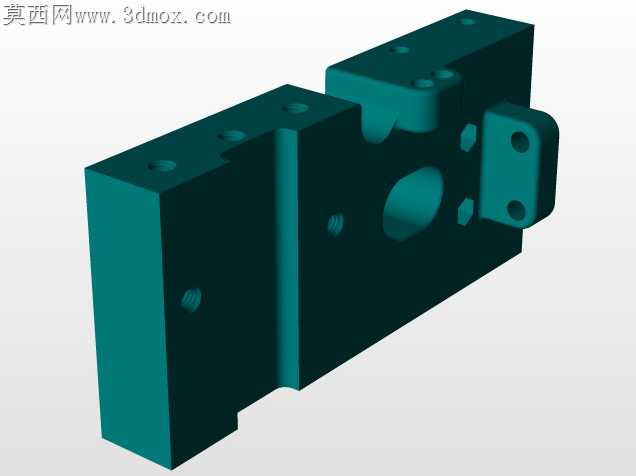

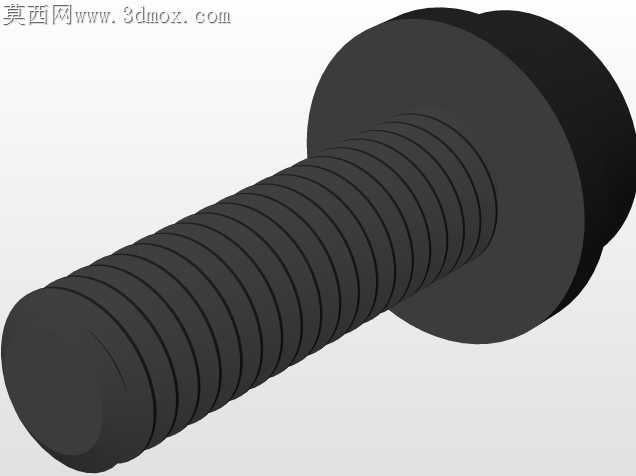

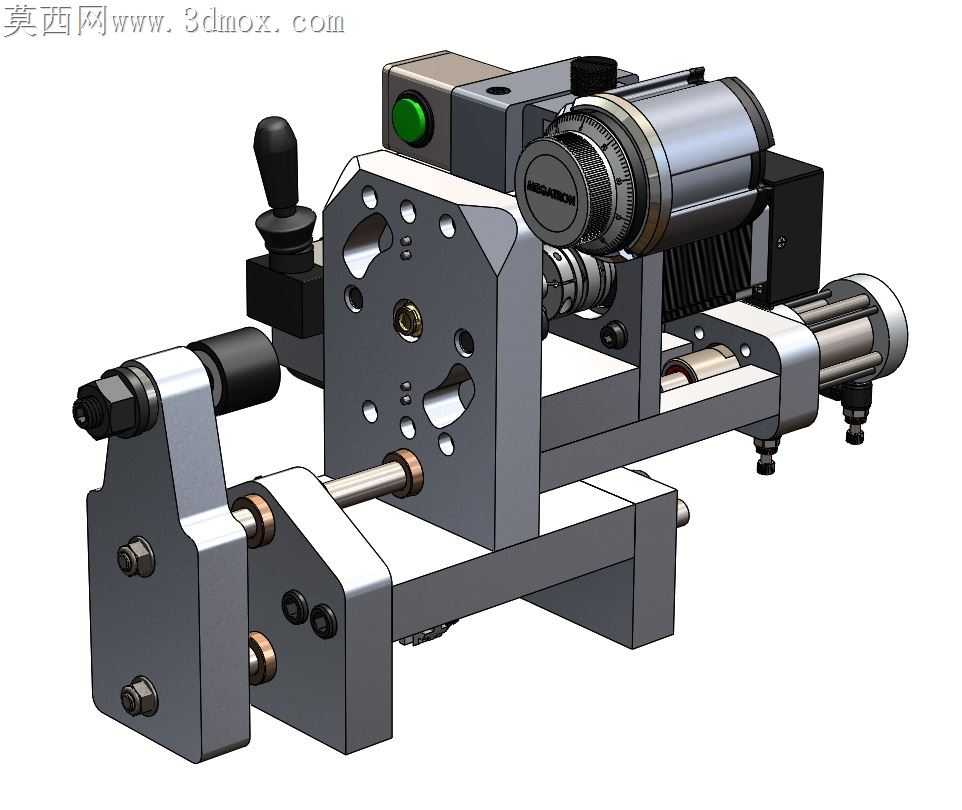

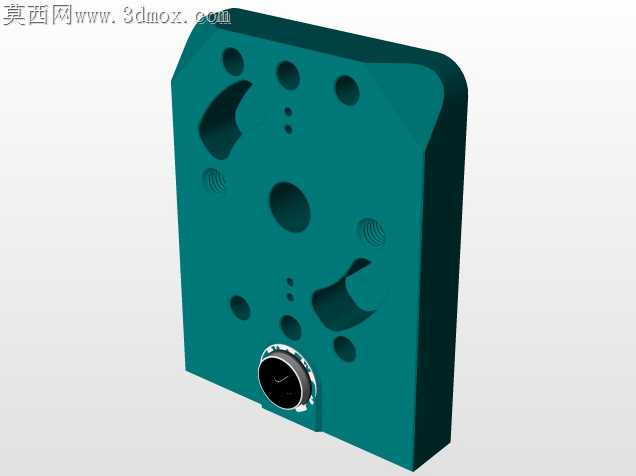

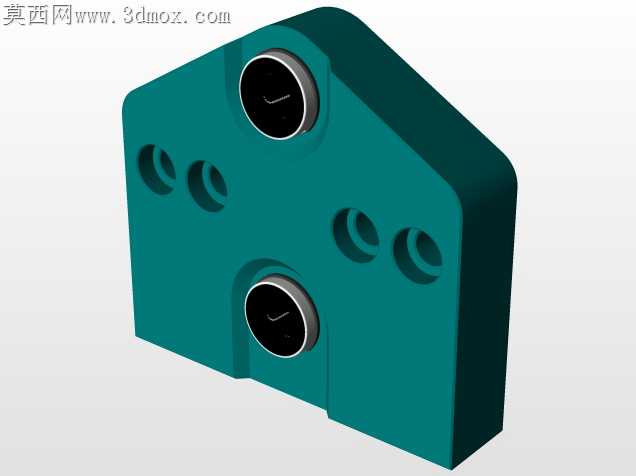

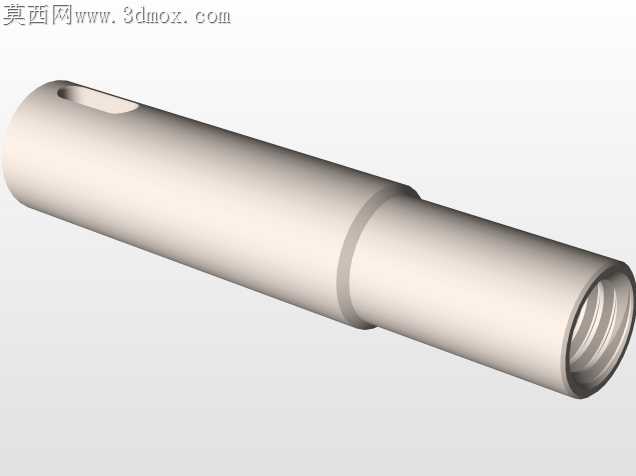

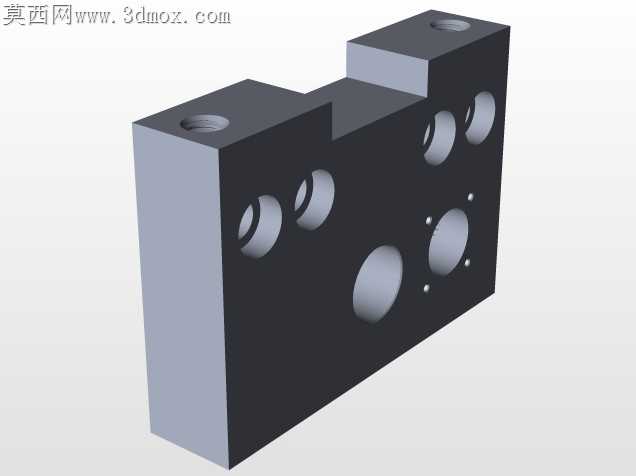

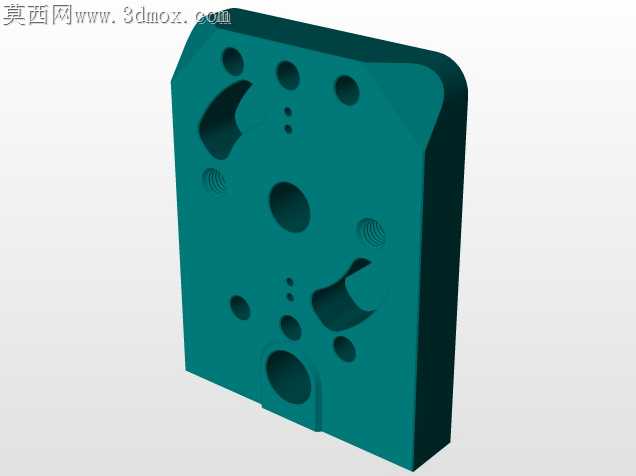

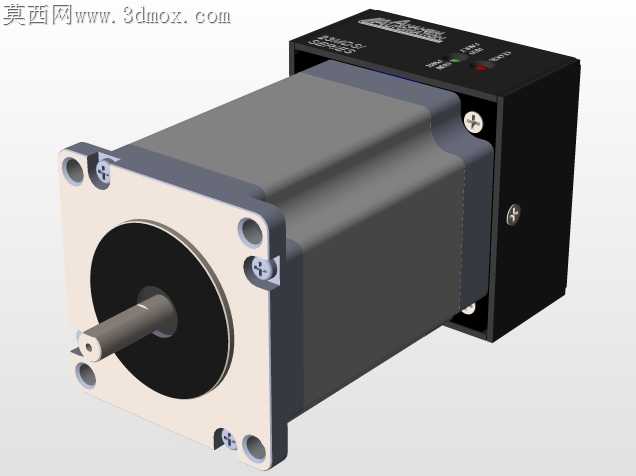

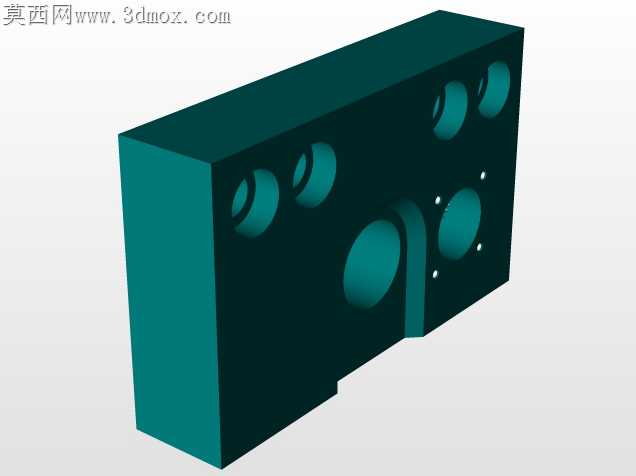

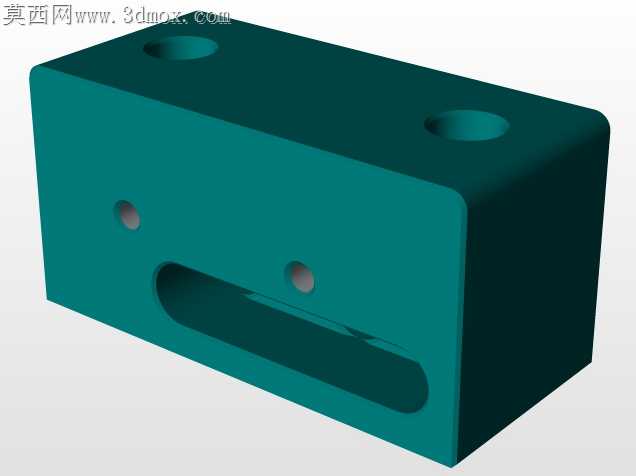

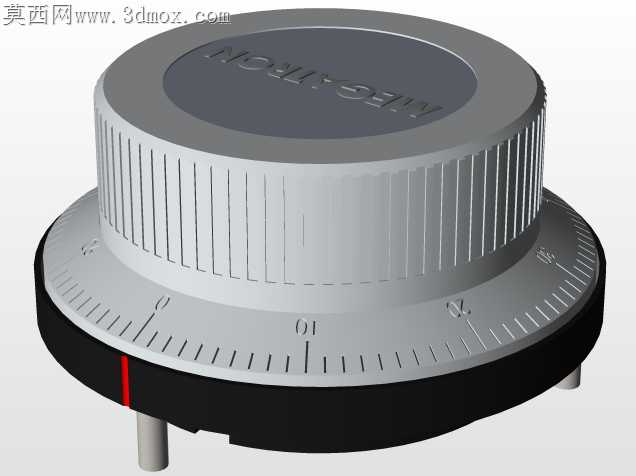

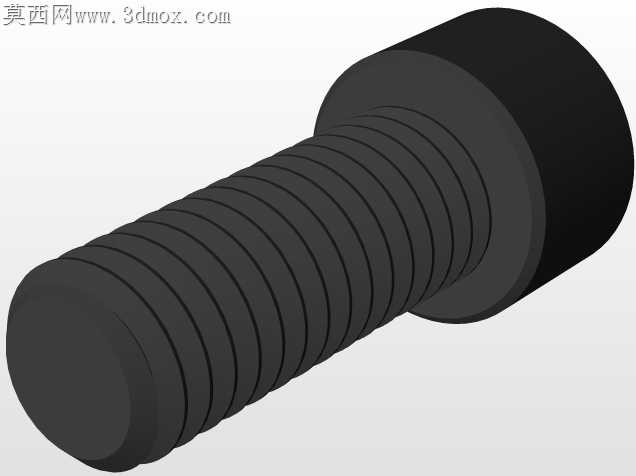

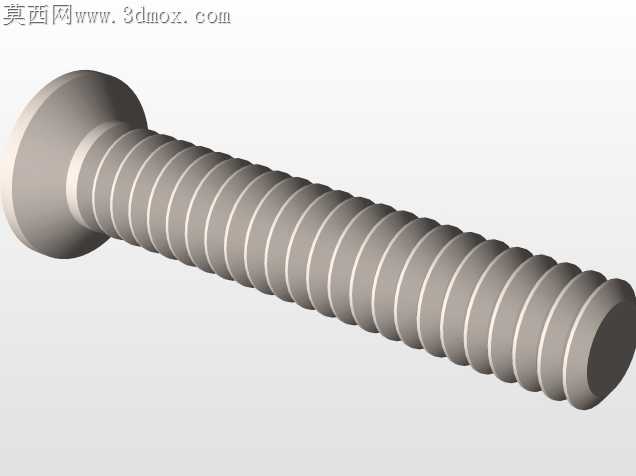

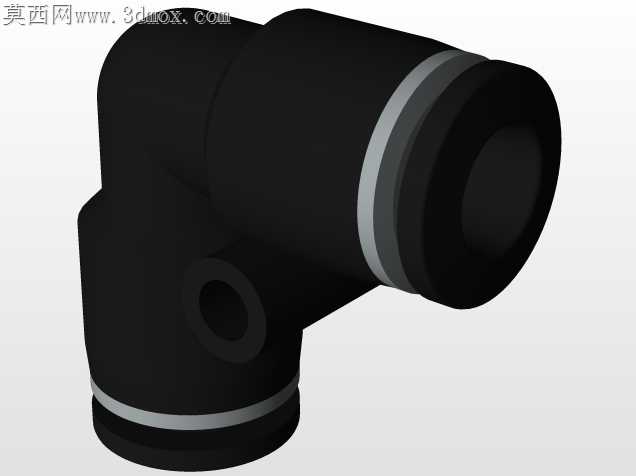

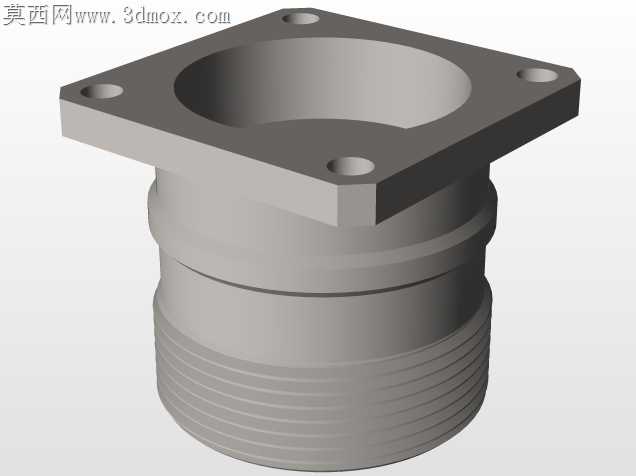

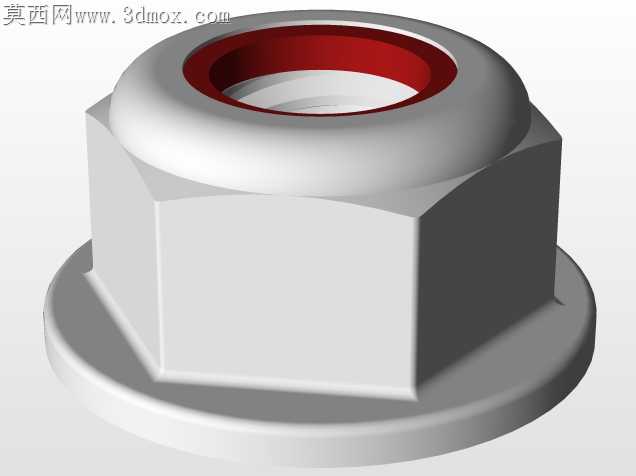

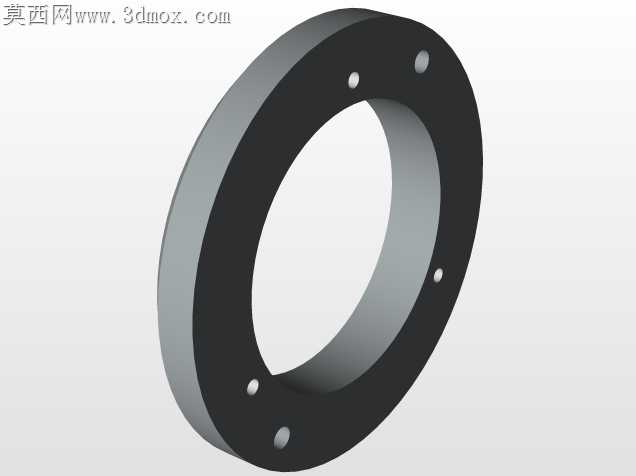

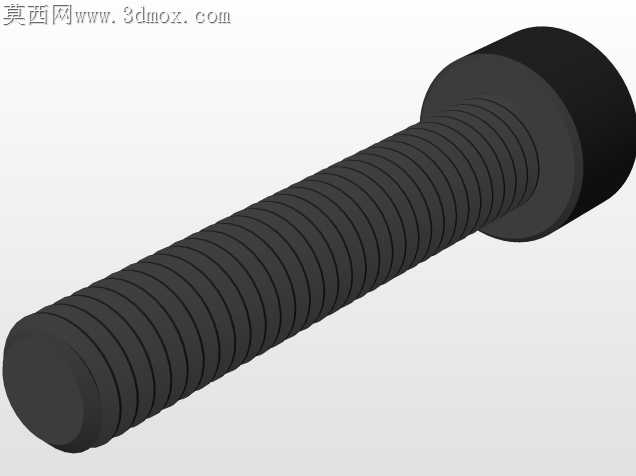

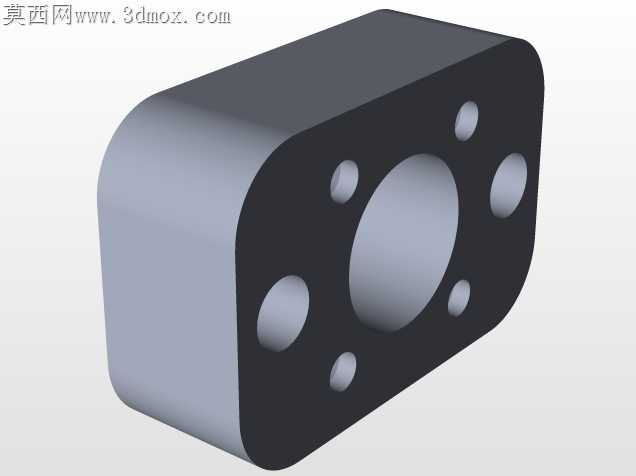

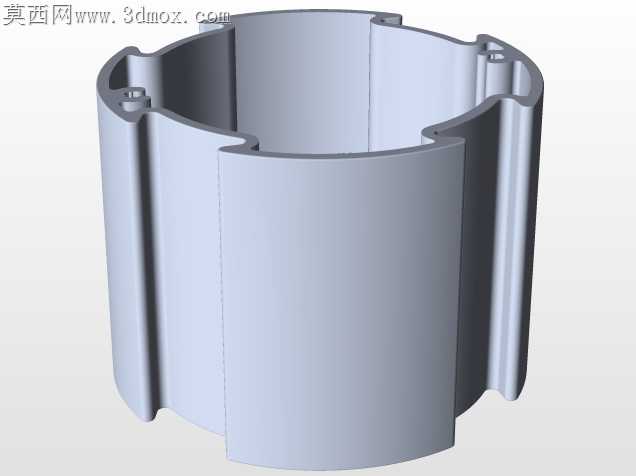

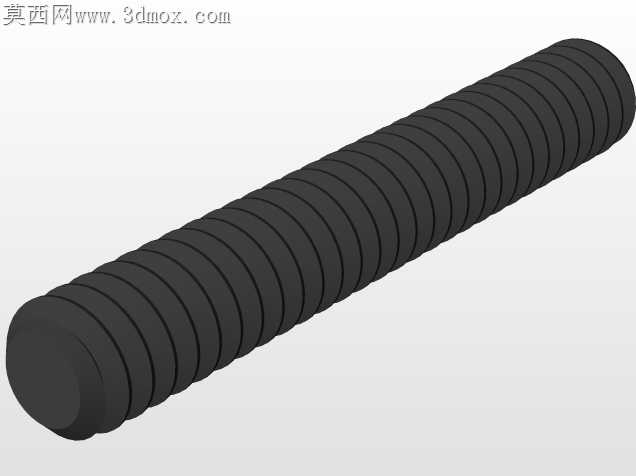

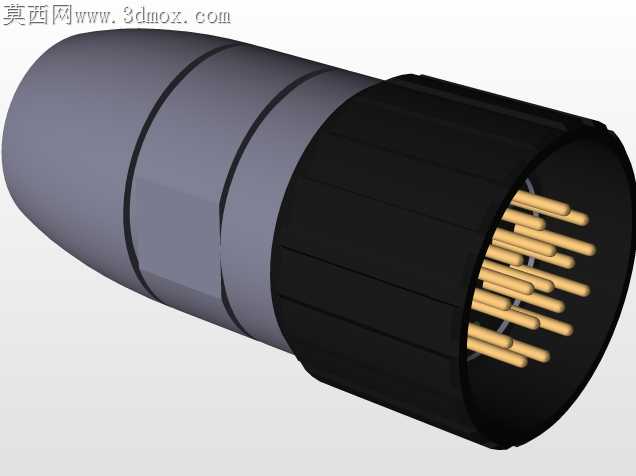

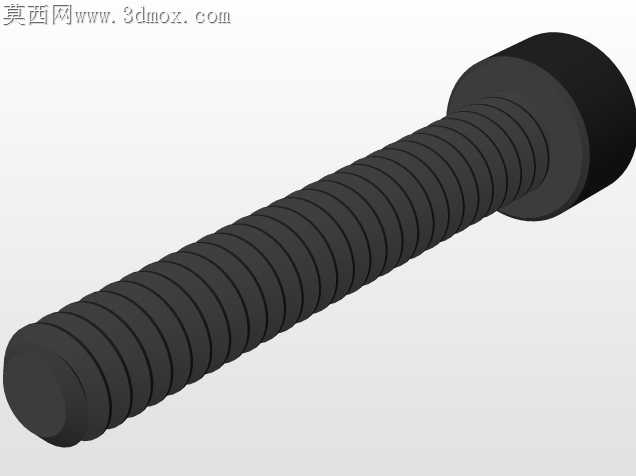

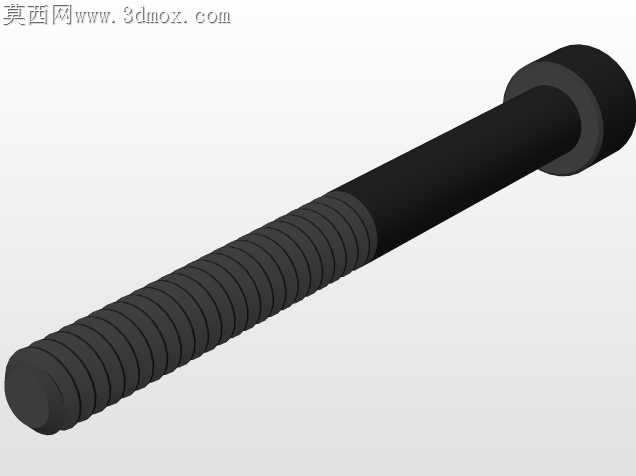

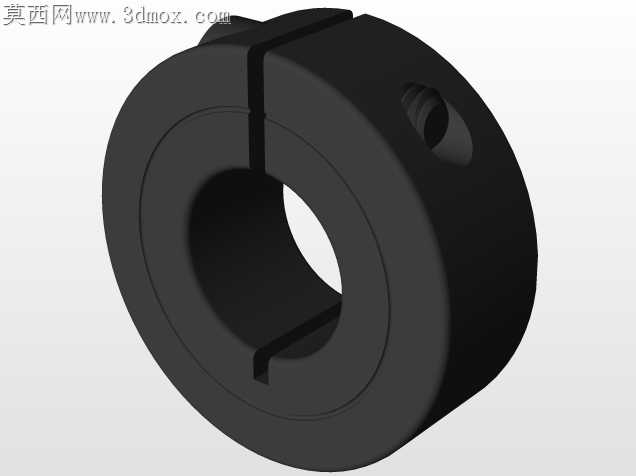

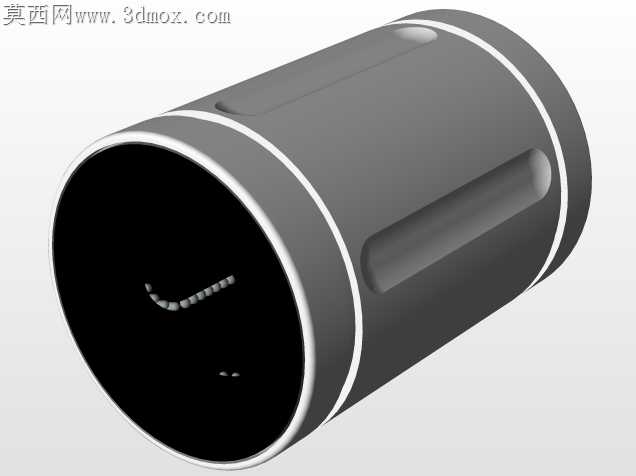

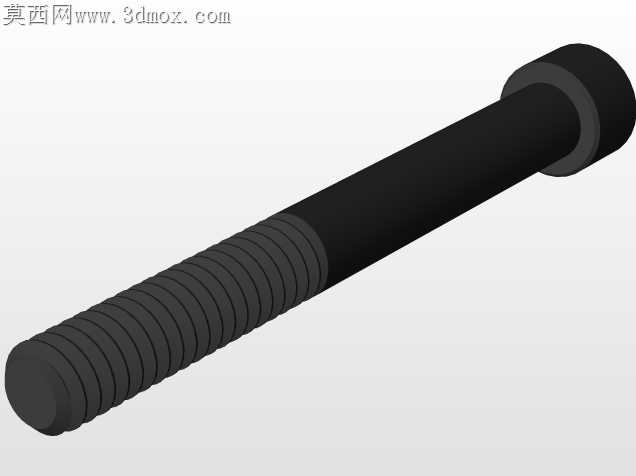

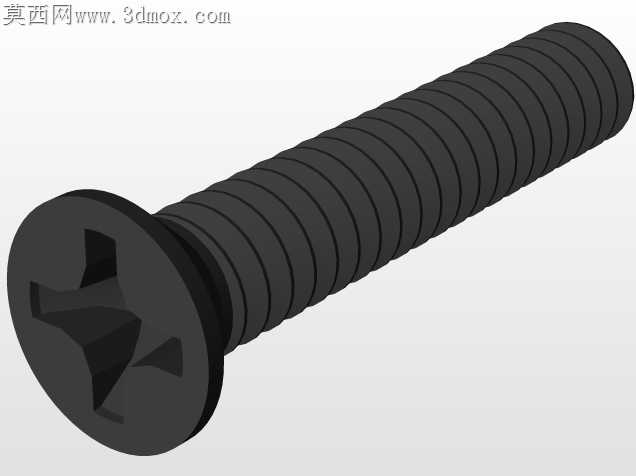

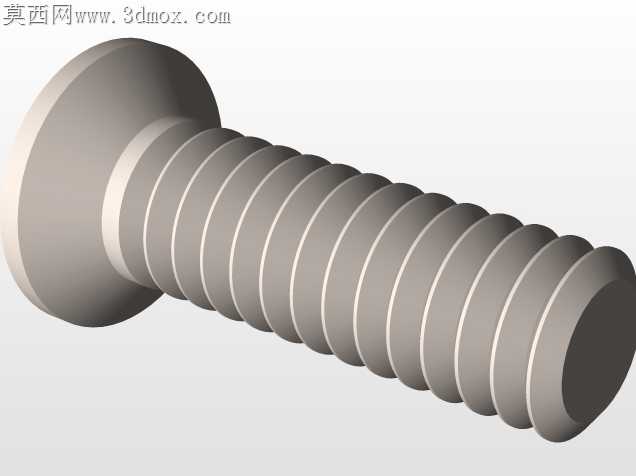

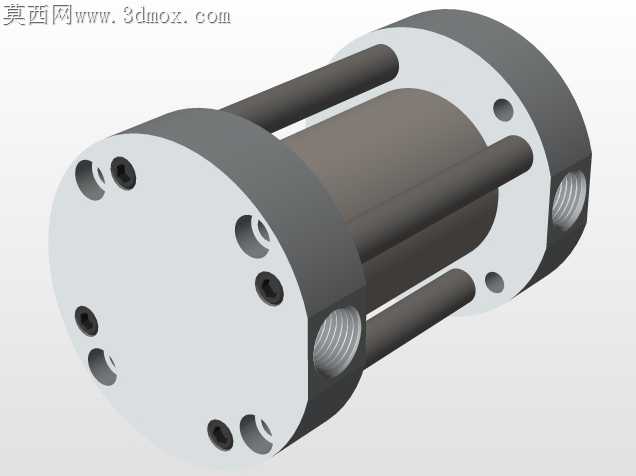

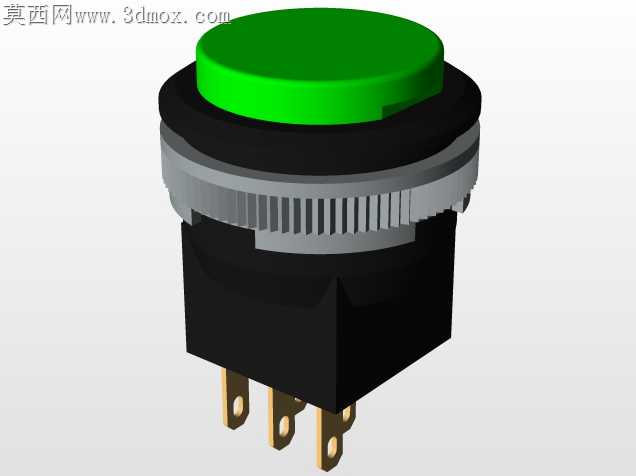

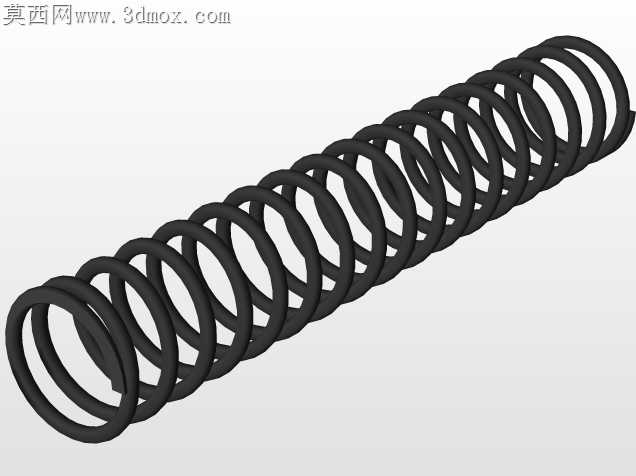

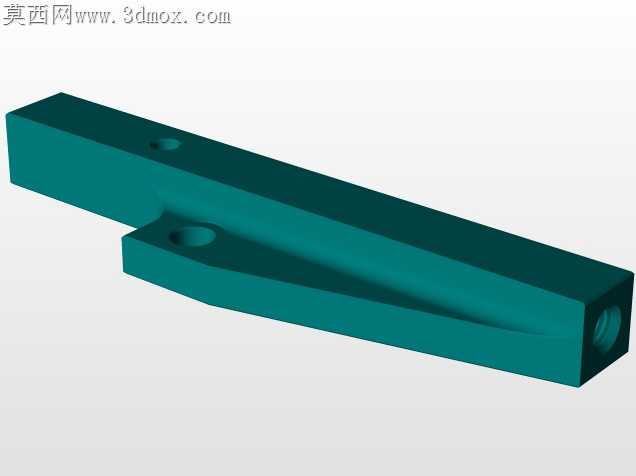

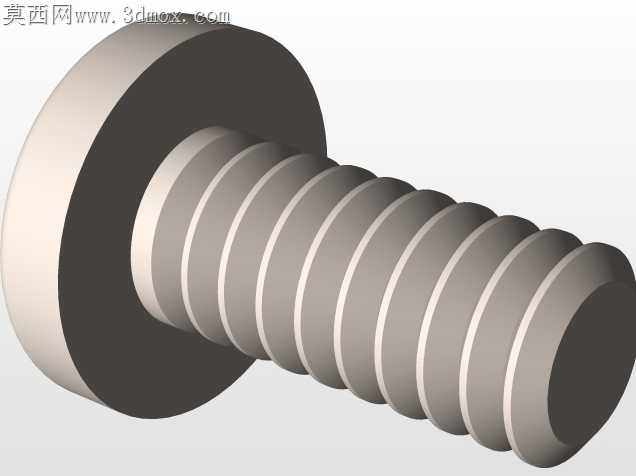

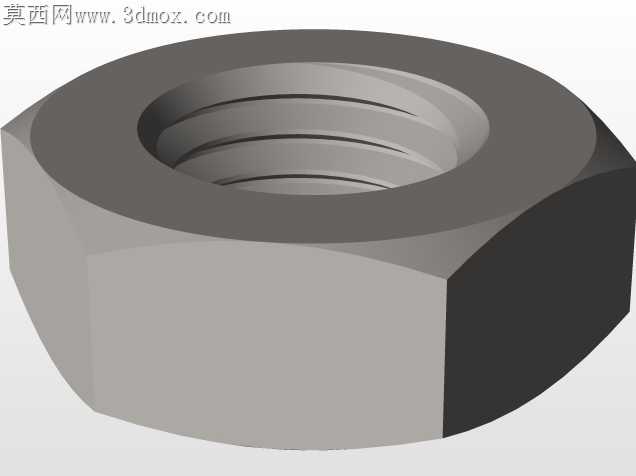

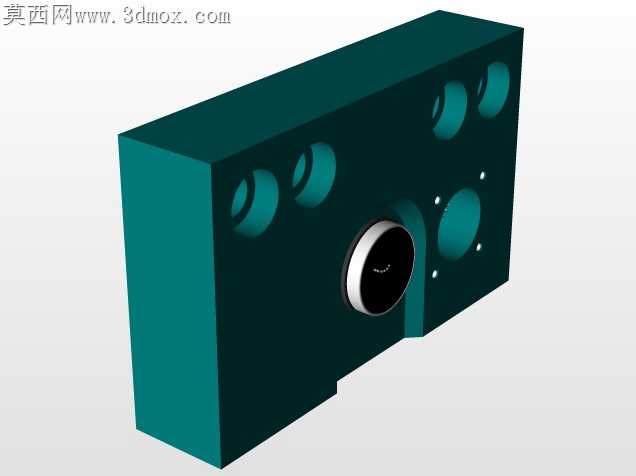

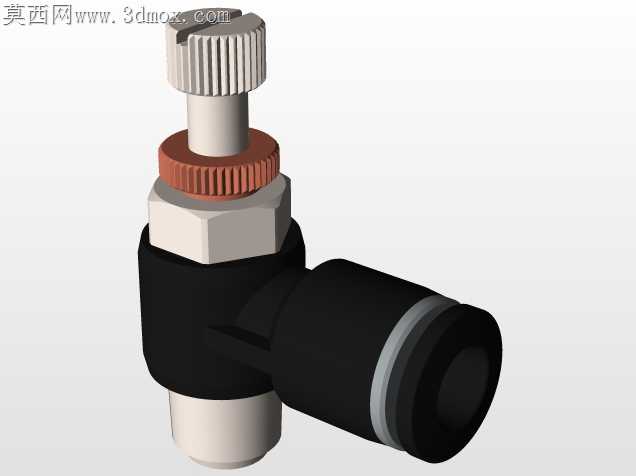

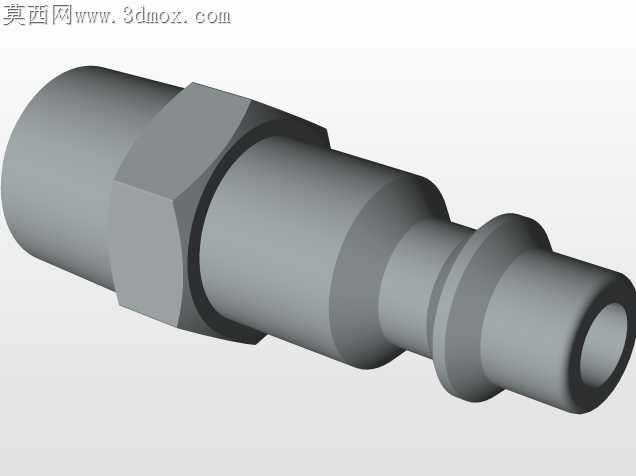

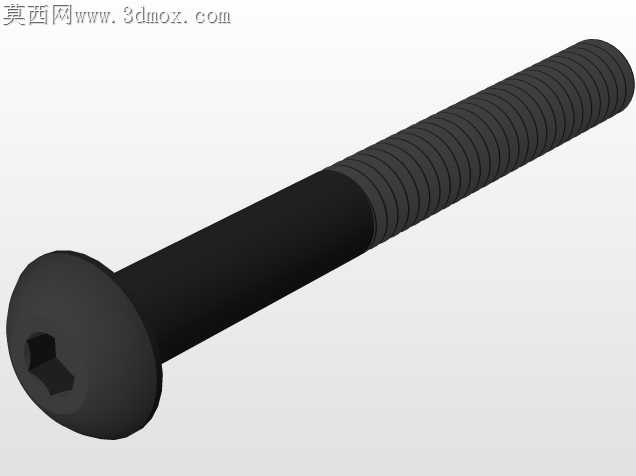

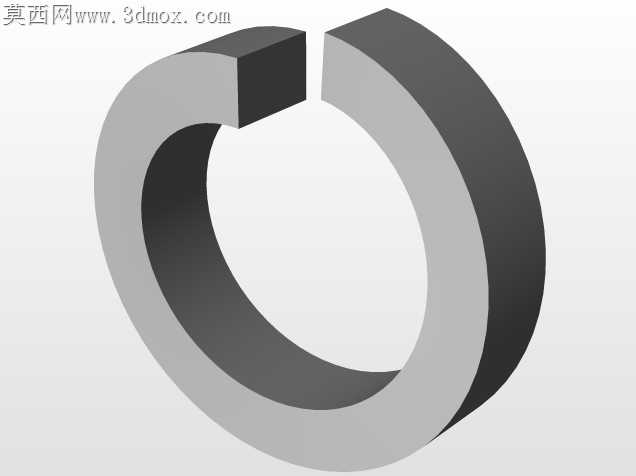

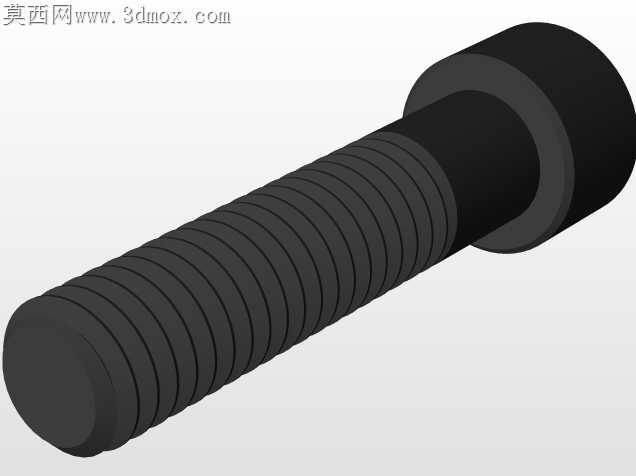

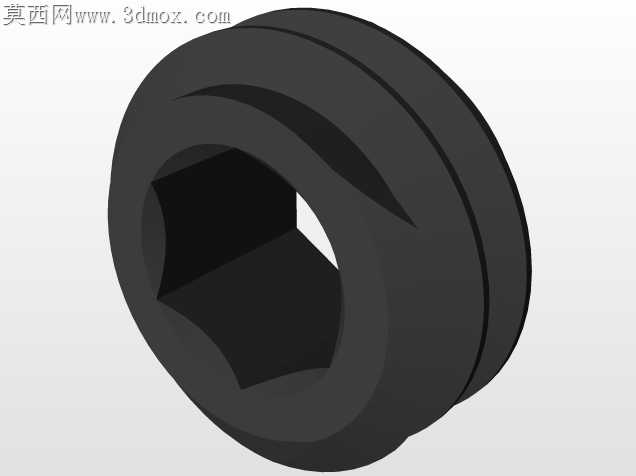

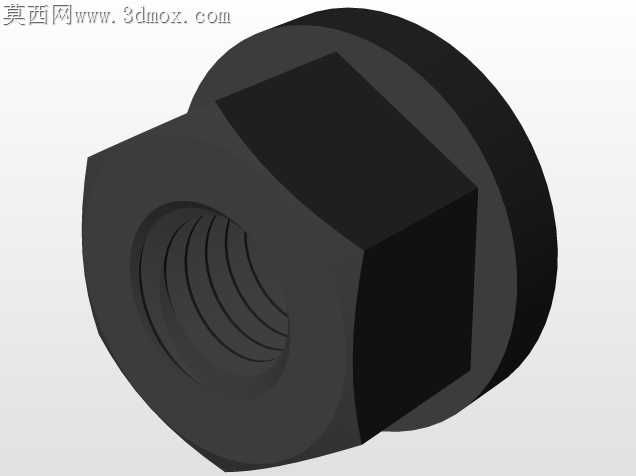

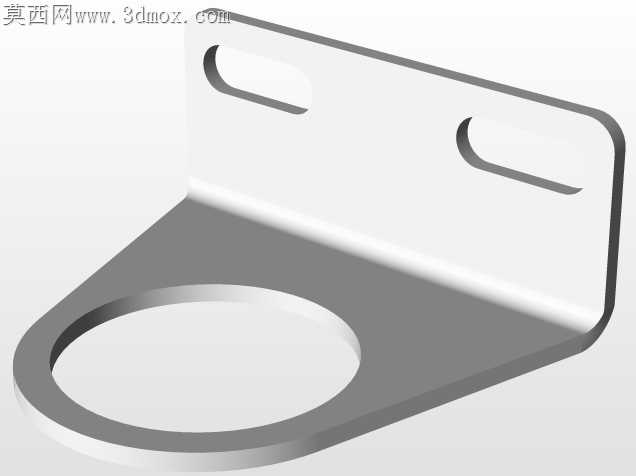

车间里老式卷绕设备常出现的排线偏移、张紧力跳变问题，在这套机构的结构细节里能看到针对性的落地解决思路。手动操作手柄的安装座做了沉孔嵌装设计，没有采用外露螺栓固定的常规方案，避免长期操作后螺栓松动导致手柄晃量超标，操作时的施力方向刚好贴合座体的加强筋走向，频繁扳动也不会出现座体开裂的隐患。前端夹持组件的两个锁紧螺栓采用错位排布，留出了足够的扳手操作空间，装配时不需要特制窄幅扳手就能完成锁紧，日常更换夹头的维护时间能压缩近一半。传动主轴的支撑座做了分体式设计，和底座的连接面预留了0.02mm的刮研余量，装配时可以通过配磨调整主轴的同轴度，避免整座一体式加工带来的形位公差累积，长时间高速运转也不会出现主轴窜动的问题。驱动电机的安装板开了长条形调节孔，张紧同步带时不需要完全拆下电机，只需要松掉固定螺栓微调位置就能完成张紧，调节精度能控制在0.1mm以内，不会出现皮带过紧加剧轴承磨损、过松打滑丢转的问题。侧面的导向光轴搭配了铜套衬套，没有选用直线轴承，是考虑到卷绕工况下会有细微纤维碎屑飘入，铜套的密封容屑空间更大，定期加注润滑脂就能长期稳定运行，不会像直线轴承那样进屑后快速出现卡滞。限位调节座的位置靠紧定螺钉锁定，螺钉的顶触面做了凹坑适配，不会因为设备运行的震动导致限位位置漂移，卷绕行程的重复定位精度能稳定保持在允许范围内。走线位置的压块做了圆角过渡，没有尖锐棱边，避免长期往复运动磨破线缆外皮造成电路故障。整套结构没有多余的装饰性设计，每一处连接、每一个开孔都对应实际工况里的痛点，加工时所有配合面的公差标注都适配普通铣床、磨床的加工能力，不需要高精度五轴设备就能完成加工，小批量试制的成本可控，装配时也不需要复杂的专用工装，普通装配钳工按照工艺步骤就能完成整机组装，调试时的可调余量足够抵消常规加工带来的零件误差，组装完成后不需要反复修配就能达到设计的运行精度。
