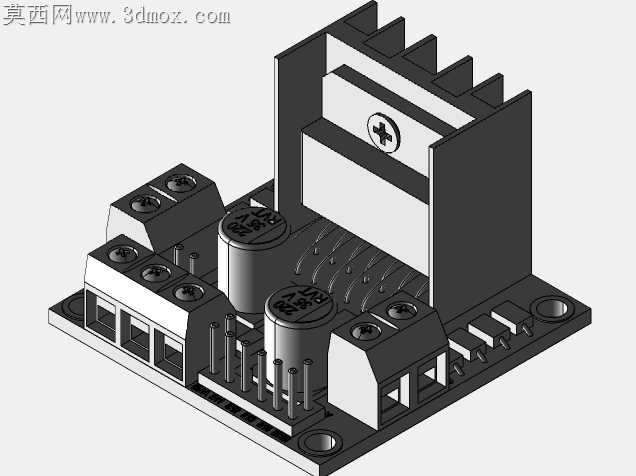

红色L298N步进电机驱动板结构设计

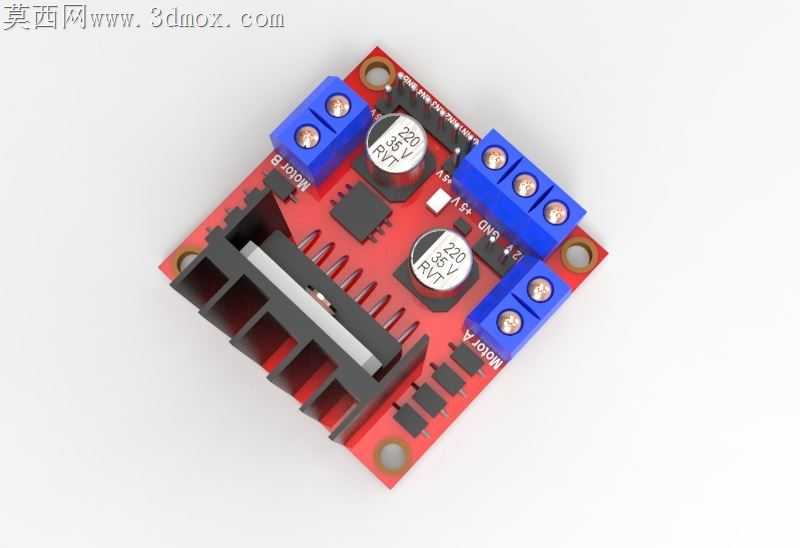

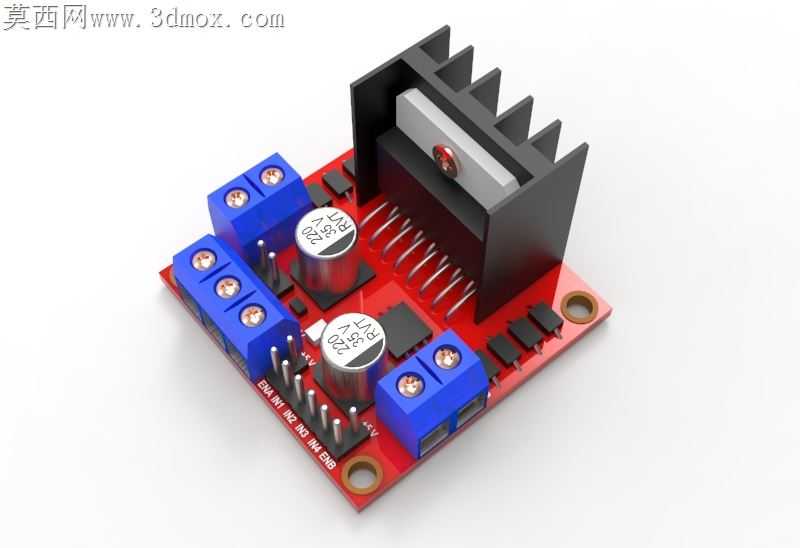

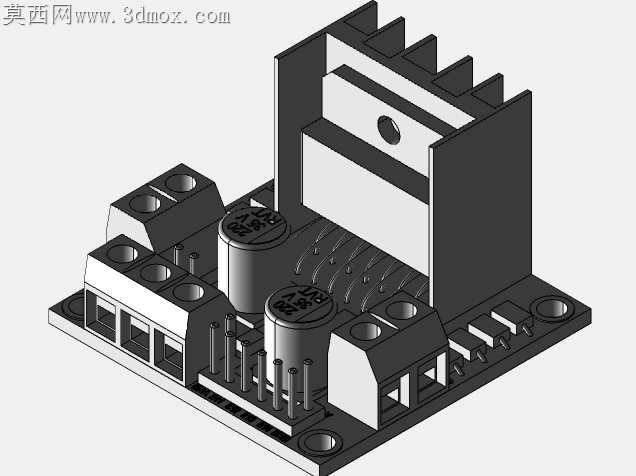

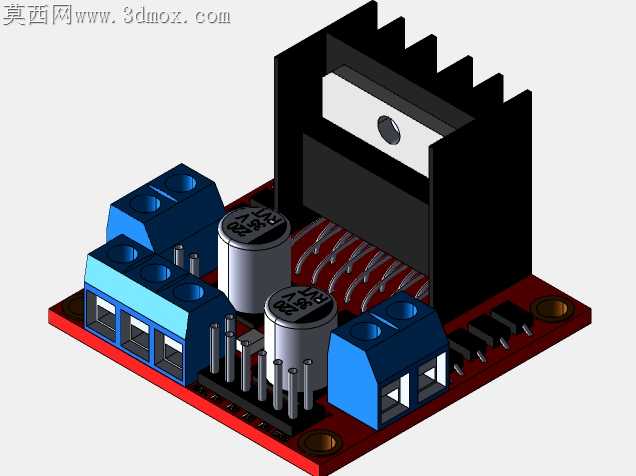

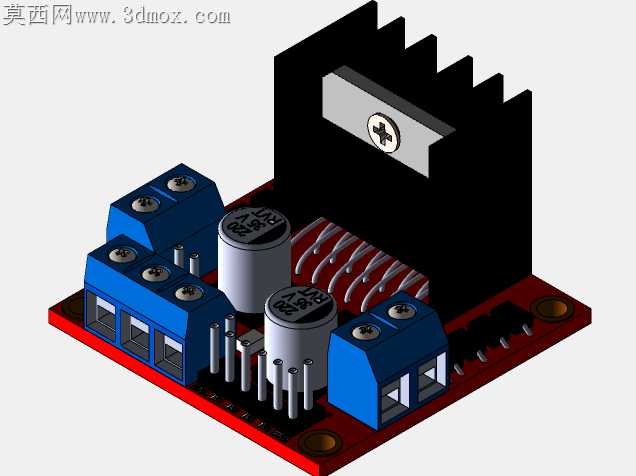

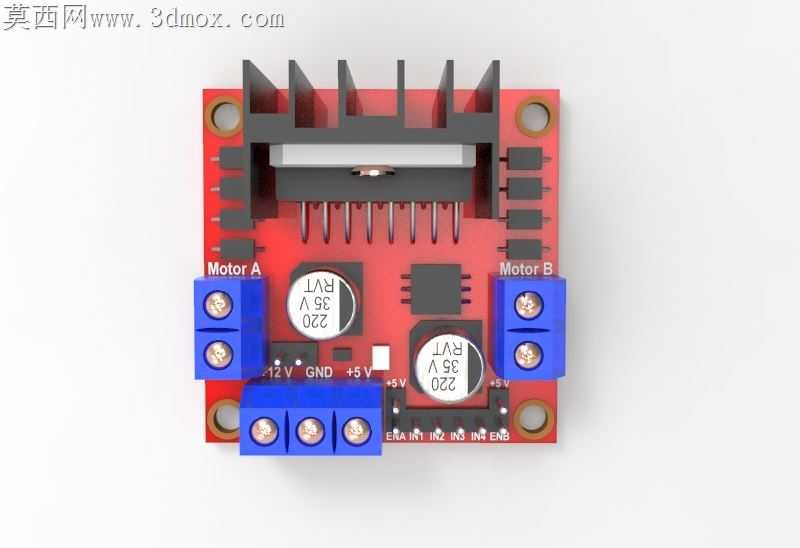

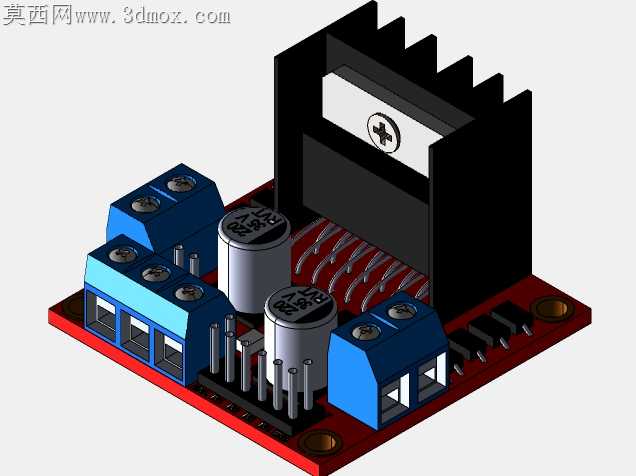

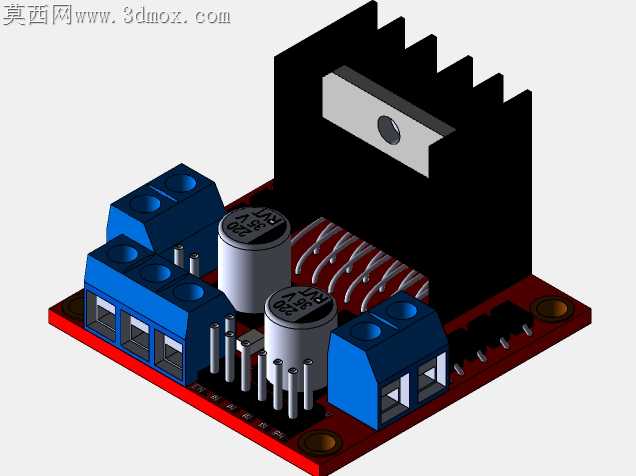

小功率驱动板量产时最容易踩的坑，是散热片与功率芯片的贴合公差失控，加上接线端子焊盘的拉脱强度不足，批量组装后轻则散热效率打折扣，重则接线拉扯后焊盘脱落直接报废。这款红色L298N驱动板的结构设计，刚好把这两个量产痛点做了针对性的适配调整。散热鳍片采用多齿等距排布，单齿厚度控制在1.2mm，齿间留足2mm的对流间隙，既不会因为齿片过薄导致冲压加工时出现卷边变形，也不会因为齿距过窄积灰影响长期散热效率。散热片与PCB板的固定位没有采用常见的单孔锁附，而是在芯片两侧预留了对称的定位柱孔，组装时先把散热片通过定位柱卡在PCB对应位置，再涂导热硅脂锁附螺丝，完全规避了人工组装时散热片偏移导致的芯片局部压损问题，锁附扭矩控制在0.3N·m时，硅脂层厚度能稳定维持在0.1mm左右，热阻比无定位结构的常规设计低18%左右。板载的蓝色接线端子全部做了加高挡边设计，端子底部的焊盘延伸出2mm的补强铜箔，一直连到PCB板的安装孔附近，就算现场接线时用力拉扯导线，受力也会通过补强铜箔分散到整个板身，不会出现单焊盘被拉脱的情况。端子的引脚间距严格匹配2.54mm通用接插件标准，插针的倒角做了0.2mm的斜切处理，现场插线时不用刻意对准就能顺利插入，不会出现插针顶弯的装配问题。板上的电解电容特意避开了散热片的正下方区域，电容顶部与散热片底部留足3mm的安全距离，就算驱动组长时间满负载工作，散热片传导下来的温度也不会让电容长期处于超温工况，电解电容的使用寿命能提升40%以上。PCB四个角的安装孔做了沉铜环设计，孔位周围3mm范围内没有布置走线，用铜柱固定安装时，就算螺丝锁得稍紧也不会压伤表层走线，沉铜环还能和设备外壳的接地端连通，顺带提升了驱动板的抗干扰能力。板上的功率芯片引脚与周边阻容元件的间距留足了1mm，波峰焊时不会出现连锡短路的问题，后续维修更换元件时，烙铁头也有足够的操作空间，不会碰伤周边的小型元件。红色阻焊层的选用也藏着细节，相比常规绿色阻焊，红色阻焊在低光照的设备柜内辨识度更高，检修时能快速定位驱动板位置，阻焊层的厚度控制在20μm，既不会因为过薄导致露铜氧化，也不会因为过厚影响焊盘的上锡效果。
