三链轮滚子链动力传输传动结构

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1180671
  • 三链轮滚子链动力传输传动结构
  • 三链轮滚子链动力传输传动结构
  • 三链轮滚子链动力传输传动结构
  • 三链轮滚子链动力传输传动结构

这套链传动结构采用三链轮布局的滚子链传动方案,核心作用是实现动力的跨距传递与多工位输出,在工业现场的长距离动力传输场景中,相比齿轮传动有着更灵活的布置空间,不需要严格保证传动轴之间的中心距公差,也不需要额外设置中间过渡齿轮组,就能完成单输入到多输出端的动力分配。从实际应用场景来看,这类三链轮链传动结构常出现在轻工输送线、小型起重设备的动力输入端、物料提升机构的传动段,还有部分需要将电机输出动力分流到两个不同执行端的专用设备上,比如包装生产线的进料与分料机构同步驱动、小型起重机的起升与行走机构动力分流,都能看到这类布局的传动结构。

从功能特性上看,这套结构选用的是标准滚子链,啮合过程中滚子与链轮齿槽之间为滚动摩擦,相比普通套筒链磨损量更低,传动效率可以维持在95%以上,适合中低速、有一定冲击载荷的传动场景。三个链轮的齿形参数完全统一,链节距匹配链轮节距,保证啮合过程中不会出现跳齿、卡滞的问题,张紧段的链条垂度控制在合理区间,既不会因为垂度过大导致运行过程中链条抖动、啮合异响,也不会因为张紧力过大加剧链轮齿面与链节铰接处的磨损。结构中三个链轮分别对应动力输入、第一输出、第二输出三个点位,输入链轮通常连接电机输出轴或者减速器输出端,另外两个链轮分别连接不同的执行部件,通过链条的啮合传动,将输入扭矩同步传递到两个输出端,保证两个执行端的传动比完全固定,不会出现传动不同步的问题。

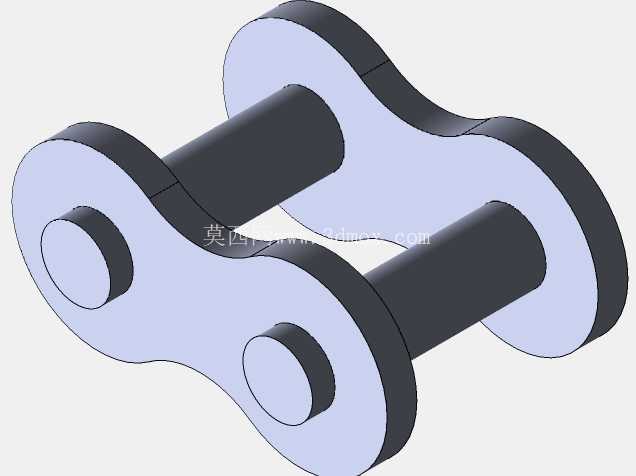

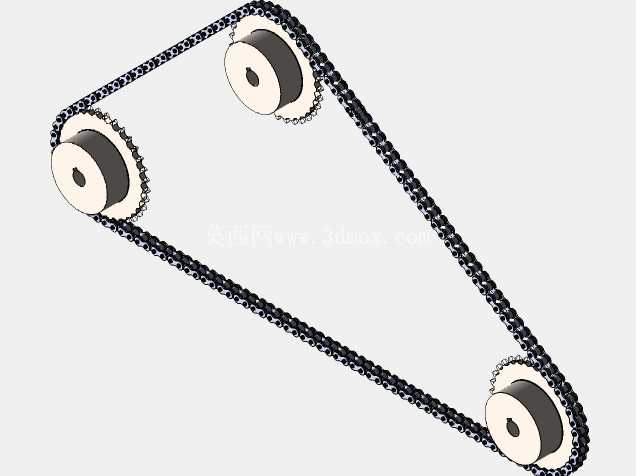

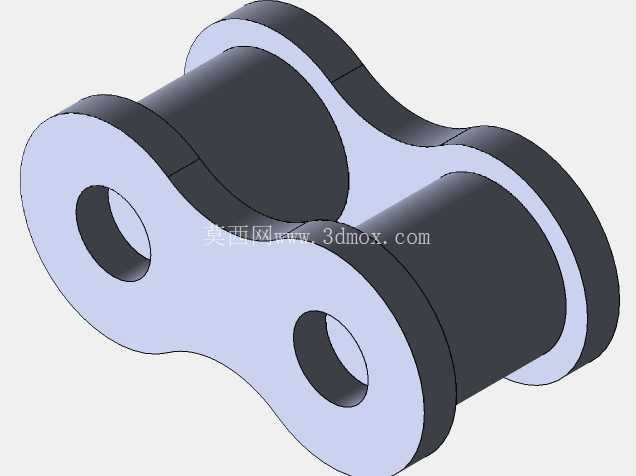

设计思路上,这套结构优先考虑了安装空间的适配性,三链轮呈三角形布置,链条绕经三个链轮形成闭合传动回路,相比双链轮的直线传动,这种布局可以在有限的安装空间内改变动力传递方向,不需要额外加装换向齿轮箱或者带轮张紧机构,就能实现两个不同方向的动力输出。链轮的轮毂部分设计有标准轴孔与键槽,安装时可以通过平键实现与传动轴的周向固定,轴端加装挡圈或者锁紧螺母实现轴向定位,保证链轮运行过程中不会出现轴向窜动。链条的链节采用标准铰接结构,销轴与外链板过盈配合,套筒与内链板过盈配合,滚子可以在套筒上自由转动,啮合时滚子沿链轮齿廓滚动,有效降低齿面的磨损速率,延长整套传动结构的维护周期。

从安装边界与尺寸适配来看,这套结构的链轮中心距可以根据实际安装需求调整链节数量来适配,不需要重新加工链轮本体,现场安装时只需要根据实际传动轴的位置确定链条长度,截取对应节数的链条后用连接链节闭合即可。链轮的齿顶圆、齿根圆尺寸符合标准链传动设计规范,安装时需要保证三个链轮的端面处于同一平面内,平面度误差控制在允许范围内,避免链条运行过程中出现侧向摩擦、爬齿的问题。传动轴的支撑轴承需要承受链条张紧产生的径向载荷,选型时需要根据链条的额定张力、传动功率核算轴承的额定动载荷,保证长期运行下轴承不会出现过早失效。日常维护中只需要定期在链条铰接处加注润滑脂,清理齿槽内积存的杂物,检查链条张紧度,当链条磨损伸长量超过允许值时及时更换链条即可,维护成本远低于同功率等级的齿轮传动机构。在起重类应用场景中,这套结构可以配合止逆机构使用,避免负载反向拖动导致的传动反转,保证起升过程的安全性;在输送类场景中,可以通过调整其中一个链轮的位置作为张紧轮使用,抵消链条磨损后产生的伸长量,不需要额外加装张紧装置,进一步简化整体结构。
