壁挂式电气设备维护用电力面板箱体结构

在工业现场低压配电末端、车间工位配电、小型设备就近电控布置场景中，这类壁挂式电力面板箱体是十分常见的电气承载结构，日常运维中承担着电气元件防护、操作界面承载、线路规整收纳的核心作用，区别于大型落地式配电柜，这类小型箱体更贴近设备端操作场景，安装位置多在设备侧方墙面、工位立柱旁，方便运维人员快速开合操作，不需要进入专门的配电间即可完成常规检修、空开复位、线路排查等作业。

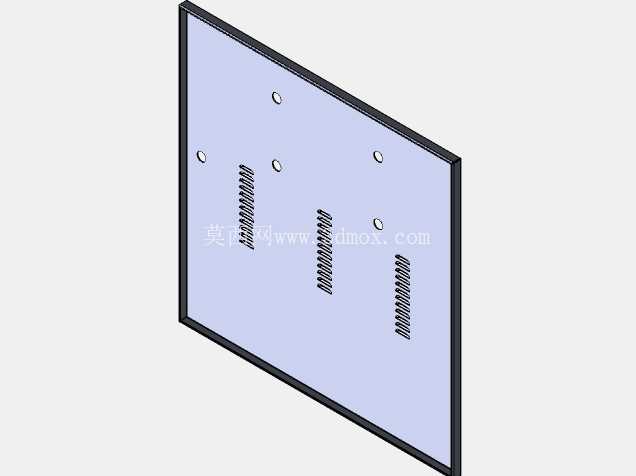

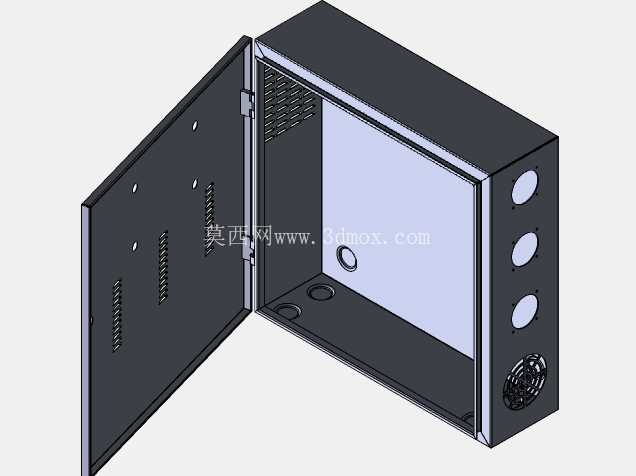

从结构设计逻辑来看，这款箱体采用单开门侧开铰链结构，铰链布置在箱体左侧开合边，门体开启角度可满足运维人员伸手进入箱体内部操作的空间需求，不会因为开门角度过小遮挡内部接线端子排、小型断路器、继电器等元件的操作空间。门体内侧预留了多组长条型通风栅格开孔，对应箱体内部发热元件的散热风道，栅格开孔采用冲压成型工艺，开孔缝隙尺寸控制在2mm以内，既可以保证空气流通带走元件工作产生的热量，又能阻挡车间环境内的金属切屑、较大颗粒灰尘进入箱体内部，避免积尘造成的电气绝缘下降、触点接触不良等故障。

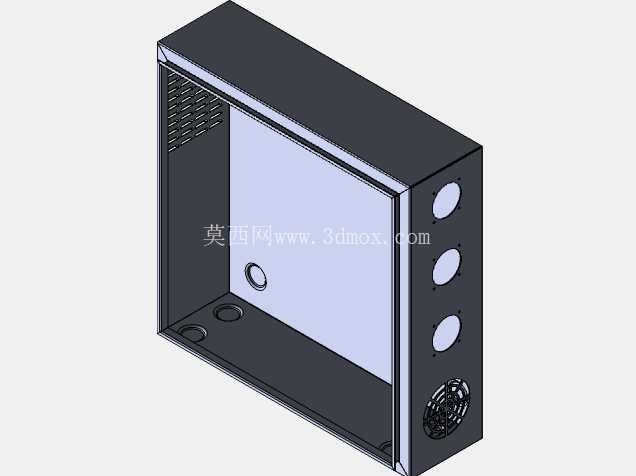

箱体右侧立面预留了三个等直径圆形穿线孔位，孔位沿竖直方向等距排布，可根据进出线回路数量配置格兰头或者橡胶护线圈，不同电压等级的线路可以从不同孔位分开穿入，避免强电弱电线路同孔敷设造成的信号干扰，最下方的孔位旁单独布置了轴流风机安装位，可根据箱体内元件总发热功率选装散热风机，当箱内温度超过设定阈值时启动强制风冷，保证高温季节连续生产时箱内温度控制在电气元件允许的工作范围内。

箱体内部安装板采用可拆卸式设计，安装板与箱体背板之间预留了15mm的走线间隙，方便二次回路导线沿背板敷设固定，不会因为导线挤压造成安装板变形或者绝缘层破损。安装板上的元件安装孔位可以根据实际配置的元件尺寸灵活钻孔，适配不同品牌的小型断路器、漏电保护器、接线端子排、信号指示灯等元件的安装需求，不需要额外定制安装板即可完成常规配电回路的元件布置。

从安装边界来看，这款箱体采用壁挂式安装结构，箱体背部预留了四个挂装孔位，孔位间距符合常规墙面安装膨胀螺栓的布置尺寸，安装时不需要对箱体进行额外焊接或者打孔加工，直接通过膨胀螺栓固定在混凝土墙面或者钢结构立柱上即可，箱体整体外轮廓尺寸控制在合理范围内，不会占用过多的墙面安装空间，适合在空间紧凑的设备旁、流水线工位侧方安装使用。门体与箱体结合面处预留了密封胶条安装槽，可粘贴发泡橡胶密封胶条，提升箱体的防尘防水等级，在多尘、轻度潮湿的车间环境下也能可靠保护内部电气元件。

日常运维过程中，门体开启后内部元件完全暴露在操作视野内，运维人员不需要探身进入箱体即可完成接线紧固、元件更换、故障排查等作业，门体上预留的多个小圆孔可用来安装电源指示灯、启停按钮、故障报警灯等操作元件，不需要在现场额外对门体进行开孔加工，减少现场安装的工作量。箱体底部同样预留了两个穿线孔位，可用来敷设向下引出的负荷侧线路，与侧面进线孔位配合实现上进下出的常规布线方式，符合电气施工的布线规范，线路走向清晰规整，方便后续故障排查时快速识别线路走向。

在结构强度设计上，箱体板材采用常规冷轧钢板折弯成型，折弯边处做了圆角处理，避免安装和运维过程中锋利的板边划伤操作人员，箱体拼接处采用点焊固定后打磨平整，整体结构刚度满足壁挂安装后的承重需求，不会因为内部元件重量造成箱体变形、门体闭合不严等问题。门体闭合后通过侧边的锁具固定，非运维人员无法随意开启箱体，避免无关人员误操作造成的电气安全事故，锁具位置布置在门体右侧开合边，高度符合成年人站立操作的舒适高度，不需要弯腰或者抬手过高即可完成开锁开门操作。
