压铸机用磁控管联动安装调节机构

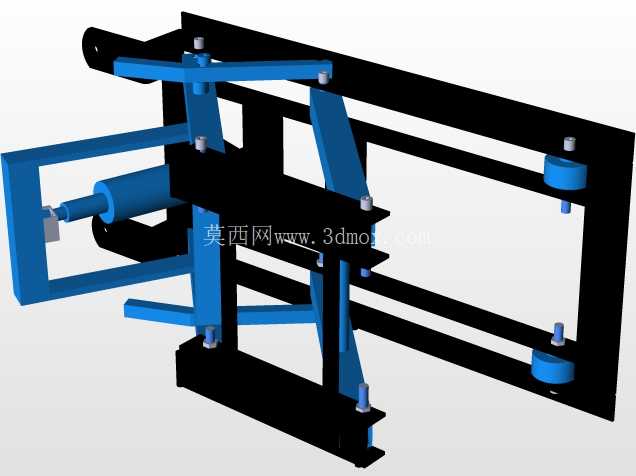

　　这套联动调节机构主要配套压铸生产线上的磁控管安装工位使用，日常作业中，压铸模具周边的磁控管组件需要根据不同模腔的浇注位置、金属液充型轨迹调整布设点位，传统固定式安装架每次换模调整都需要逐个松拆紧固件、反复校准位置，单次调整耗时往往超过二十分钟，还容易出现各点位偏移量不一致导致的信号采集偏差，直接影响压铸过程中金属液充型状态的监测精度。这套机构采用平行四边形联动框架作为核心承载结构，所有铰接点位都配置了耐磨衬套，避免长期往复调节出现铰接间隙累积，调节过程中框架上所有安装座始终保持初始安装角度，不会因为支架位移导致磁控管的探测角度发生偏转，省去了反复校准探测朝向的步骤。

　　从结构布局来看，整套机构的安装基准面设置在后方的矩形安装梁上，梁体上预留了多组等距安装孔位，可以直接固定在压铸模的定模侧安装背板上，不需要额外加工适配安装面，安装梁的厚度经过受力校核，满装所有磁控管组件后，梁体最大形变量控制在0.02mm以内，不会因为长期受压铸机开合模振动影响出现安装基准偏移。前端的联动臂组采用对称式双组平行臂设计，两侧臂的铰接孔采用同轴一次加工成型，保证两侧臂的摆动轨迹完全同步，调节时只需要操作侧方的驱动推杆，就能带动所有安装座同步前后位移，位移行程覆盖0到120mm的调节范围，完全适配不同规格压铸模的模腔深度差，每个磁控管安装座上都设置了独立的锁紧旋钮，调整到目标位置后可以单独锁止，也可以通过联动锁止结构一次性固定所有点位，避免压铸生产过程中受振动出现位置滑移。

　　设计阶段充分考虑了压铸生产现场的高温工况，所有结构件都采用表面发黑处理的中碳钢材质，铰接位置的衬套选用铜基石墨自润滑材质，不需要定期加注润滑脂就能在180摄氏度的周边环境温度下长期稳定工作，不会因为高温导致润滑脂干结出现卡滞。机构的整体安装边界控制在长420mm、宽260mm、厚度180mm的空间范围内，不会和压铸模的抽芯机构、冷却管路产生空间干涉，安装时只需要对准定模背板上的预设螺孔，拧入四颗M8的内六角螺栓就能完成固定，不需要额外制作转接板。

　　实际投产使用中，这套机构可以将磁控管组件的位置调整时间压缩到两分钟以内，而且因为联动调节的位移一致性好，各磁控管的相对位置精度可以控制在0.1mm以内，有效避免了人工逐个调整带来的位置误差，保证磁控管采集的充型信号稳定可靠，减少因为信号偏差导致的压铸工艺参数误判。另外，机构上的所有安装座都预留了通用安装孔距，可以适配市面上绝大多数常规规格的工业磁控管，不需要针对不同品牌的磁控管额外加工转接件，更换磁控管时只需要松脱安装座上的两颗固定螺丝就能快速完成拆装，日常维护十分便捷。在结构强度校核阶段，针对压铸机开合模过程中的最大冲击载荷做了有限元仿真，所有受力点位的安全系数都达到3.5以上，即使在满负载、高频振动的工况下连续作业，也不会出现结构变形、铰接松脱的问题，整套机构没有易损的薄壁件、弹性件，正常使用工况下的维护周期可以达到12个月以上，大幅降低了生产现场的备件更换成本和维护工时。
