压铸工装用气缸结构三维设计

在压铸生产的工装夹具系统里，这类气缸是完成工件定位、锁紧、顶出动作的核心执行部件，区别于常规标准气缸，它的结构完全围绕压铸工位的紧凑安装空间、高频往复动作、高温金属碎屑飞溅的工况做了针对性适配。从结构上看，该气缸采用了一体化的缸体铣削成型设计，没有多余的外接法兰结构，缸体外壁直接加工出多组定位卡槽，不需要额外加装安装支架，就能直接嵌入压铸模的工装模板预留槽位里，安装边界完全贴合模板的开槽尺寸，不会额外占用模架周边的操作空间，这一点在多工位连续压铸工装里尤为重要——模架周边往往要排布冷却管路、喷涂管路、信号线路，没有多余空间给气缸留出外置安装位。

设计思路上，没有采用常规气缸的端盖螺栓锁紧结构，而是把端盖的定位结构直接集成在缸体两端的卡槽上，配合卡簧就能完成端盖固定，减少了螺栓连接带来的松动风险，毕竟压铸工位存在持续的机械振动，长期运行下螺栓连接容易出现预紧力衰减，集成式卡槽固定能大幅降低维护频次。活塞的行程设计完全匹配压铸工装的动作需求，没有冗余行程，避免了无效动作带来的时间损耗，能匹配压铸机每分钟十几次的开合模节拍，不会因为气缸动作滞后拖慢整线生产效率。

从实际使用场景来看，这类气缸主要承担三个核心功能：一是在压铸合模前，驱动定位销伸出，对放入模具的金属坯料做精准定位，避免坯料偏移导致的压铸件尺寸超差；二是在压铸保压完成后，驱动锁紧机构松开，配合模具的顶出结构完成工件脱模；三是在清理工位，驱动毛刷或者吹气嘴的位移机构，完成模具型腔表面的残留碎屑清理。因为直接靠近压铸型腔，缸体的外壁做了加厚处理，能抵御高温铝液飞溅的热冲击，不会因为局部温度过高导致缸体变形、活塞卡滞。

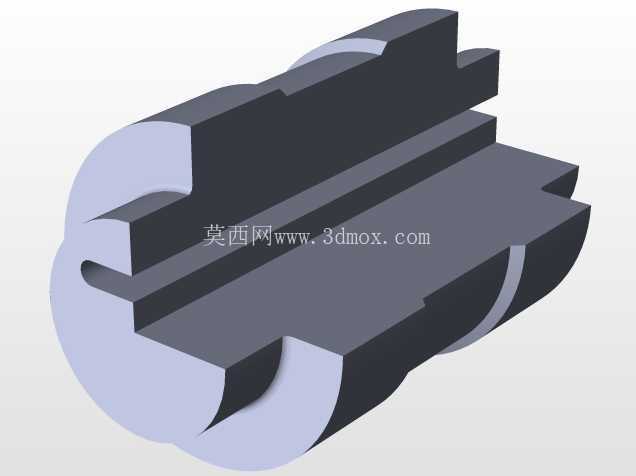

外形尺寸方面，缸体的主体截面为类圆形带定位边的结构，两侧的平行定位边能在安装时起到防转作用，不需要额外加工防转销孔，安装时只要把缸体推入模板的对应安装槽，卡入两端的定位卡簧就能完成固定，安装效率比常规法兰式气缸提升60%以上。缸体上的环形槽是用来安装耐高温密封圈的，能阻挡压铸过程中产生的金属粉尘、脱模剂雾气进入缸体内部，延长活塞密封件的使用寿命，减少密封件更换的停机时间。

在建模过程中，所有配合面的公差都按照工装夹具的常用配合等级做了预留，缸体内壁与活塞的配合公差取H7/g6，既能保证活塞往复运动的顺畅性，又能避免间隙过大导致的气压泄漏；外壁的定位卡槽与模板槽的配合取H8/h7，安装时不需要敲击就能顺利装入，同时不会出现过大的配合间隙导致气缸工作时出现晃动。气缸的气路接口做了内藏式设计，接口位置在缸体的侧面卡槽内，连接气管后不会突出缸体外表面，避免合模时气管被模板挤压破损，这也是针对压铸模架内部空间狭窄做的细节优化。

不同于市面上的标准气缸，这款工装气缸没有多余的外置附件，所有结构都服务于压铸工装的特定工况，没有追求通用化，反而在专用场景下把结构紧凑性、安装便捷性、运行可靠性做到了最优。在做压铸工装的三维布局时，直接调用这个模型就能完成排布，不需要再对标准气缸做切割、改装的二次建模，能大幅缩短工装设计的周期，同时避免自行改装气缸带来的结构强度不足、密封失效等问题。实际生产验证中，这类结构的气缸在压铸工位连续运行的寿命比普通标准气缸高两倍以上，维护成本能降低一半左右，非常适合大批量连续生产的压铸生产线使用。
