伊顿款P3系列凸轮式隔离开关结构设计

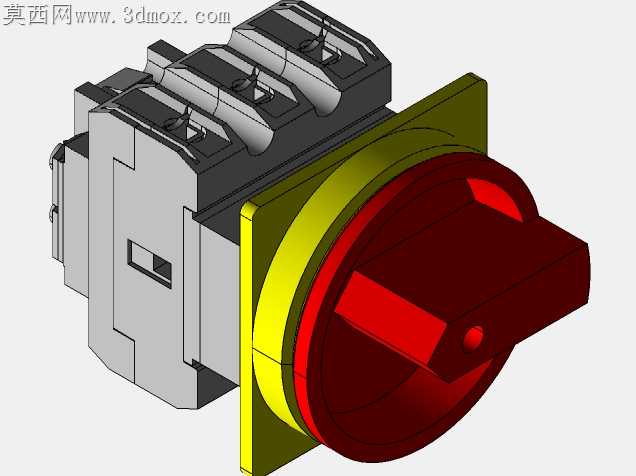

车间低压配电工位的隔离开关，常年要面对操作力矩不均、触头咬合错位、面板安装缝隙积灰的问题，这款伊顿P3系列隔离开关的结构设计，刚好把这些现场暴露的加工装配痛点逐一消化。操作端的红色旋钮做了偏心凸台限位，旋钮和内部转轴的配合段留了0.02mm的过渡公差，既不会因为过盈配合导致冬季低温下塑料件收缩卡滞，也不会因为间隙过大出现操作晃量，旋钮边缘的红色警示圈和手柄本体做了嵌合式结构，不是后期粘贴的饰条，长期频繁操作也不会出现脱胶翘起的问题。安装法兰盘用了橄榄黄的工程塑料材质，法兰和开关本体的卡扣做了三个均匀分布的定位点，面板开孔后推入即可卡紧，不需要额外从背面拧固定螺母，在狭小的柜内装配时，能省掉至少三分之二的安装时间，法兰边缘还做了一圈0.5mm高的密封凸筋，贴紧柜体面时能挡住车间的金属粉尘、切削液雾气飘进柜体内部，避免触头积灰接触不良。后端的三组触头单元做了模块化拼接结构，每相的触头腔都是独立封闭的，相邻两相之间有绝缘隔板隔开，不会因为分断时的电弧飞弧造成相间短路，触头的压接端子做了防松脱的弹片结构，导线插入后自动卡紧，不需要额外拧螺丝时找正位置，就算现场接线时工人用力拉扯导线，也不会出现端子松脱的隐患。操作机构的传动部分藏在旋钮和触头单元之间的腔体内，凸轮曲面做了渐变的升程设计，分闸时能快速拉断电弧，合闸时能给触头提供足够的接触压力，不会因为长期使用出现触头压力不足导致的发热问题，整个开关的零件拆分都考虑了注塑加工的拔模角度，没有倒扣的难加工结构，塑料件成型后不需要做额外的二次修整，金属触头部分的冲压件都是一次成型，没有多余的焊接工序，装配时顺着定位卡槽依次推入就能完成整机组装，不会出现零件装反的问题。
