Z型框架式垂直物料提升输送结构

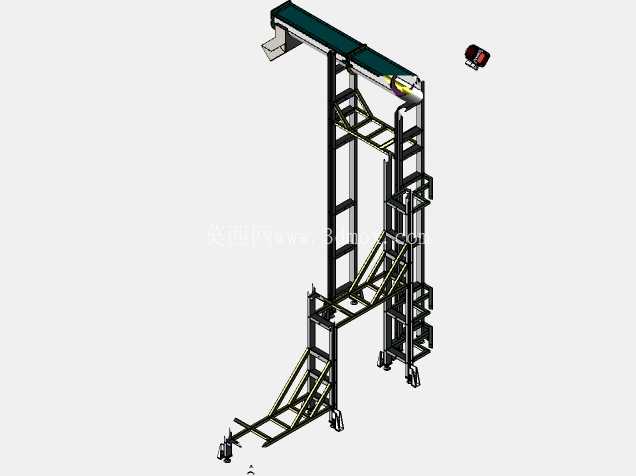

　　这套输送结构主要针对车间内存在高低差的工位物料转运需求设计，常见于包装生产线后端成品向高位码垛工位的输送、零散加工件从地面作业区向二楼装配线的垂直转运，或是仓储环节中低层分拣线与高层货架输送线的衔接场景，解决传统倾斜皮带输送机占用水平空间过大、无法实现直角转向垂直提升的痛点。从结构组成来看，整体采用分段式框架设计，底部水平段承接上游来料，通过倾斜爬升段完成高度提升后衔接顶部水平出料段，三段机架采用统一规格的工业矩形管焊接成型，框架侧面预留爬梯与检修平台安装位，方便后期运维人员对输送面、传动部件进行日常检查与易损件更换。

　　设计阶段优先考虑了安装边界的适配性，底部水平段的进料端高度匹配常规流水线的出料面高度，可直接与地面高度750mm的皮带线、滚筒线对接，无需额外增设过渡衔接机构；顶部水平段的出料高度可根据实际对接工位的高度需求调整爬升段的倾斜角度与长度，单套结构可覆盖2米到6米的垂直提升高度范围，水平方向总长度可根据车间现场的通道宽度、设备布局调整底部水平段与顶部水平段的伸出长度，最小安装水平投影长度可控制在3.2米以内，适合厂房空间紧凑、无法布置长距离倾斜输送线的生产场景。

　　功能特性上，输送面采用模块化链板拼接结构，可根据输送物料的重量、外形尺寸更换不同纹理、不同宽度的链板，针对箱装、袋装、规整块状物料均可实现稳定输送，输送过程中不会出现物料打滑、滚落的问题；传动部分采用分体式驱动设计，底部水平段与顶部水平段分别设置驱动辊，倾斜爬升段设置张紧机构，可根据输送负载调整链板张紧度，避免长时间运行后链板松弛出现跳齿、跑偏的问题；框架底部配置可调式支撑脚杯，可抵消地面不平整带来的安装误差，部分需要经常移位的使用场景下，也可将脚杯更换为脚轮，方便整体设备的位置调整。

　　设计过程中特意规避了传统斗式提升机无法连续输送、容易出现物料卡滞的缺陷，整个输送面为连续平整的链板结构，物料从进料端到出料端全程无落差跌落，不会对易碎、易刮花的物料表面造成损伤，同时连续输送的模式可匹配上下游生产线的连续作业节奏，不会出现间歇输送带来的物料堆积问题。机架的焊接位置均做了应力释放处理，避免长时间承重运行后出现框架变形，侧面的爬梯踏步采用防滑花纹板制作，检修平台周边设置防护栏安装位，符合车间设备的安全运维要求；输送线的两侧可根据需求加装挡板、导向条，针对小尺寸物料可防止输送过程中物料从侧面掉落，针对外形规整的大件物料可通过导向条调整物料的出料姿态，方便下游工位直接抓取或码垛。安装时需要注意底部支撑脚的固定，若输送高度超过4米，需要在框架中段增设与墙面或厂房立柱连接的固定拉杆，抵消设备运行过程中产生的晃动，提升整体结构的稳定性；驱动电机的安装位置预留了足够的散热空间，同时可根据车间的防爆、防尘需求选配对应防护等级的驱动部件，适配不同生产环境的使用要求。
