开放式铝合金门窗灵巧铰链结构设计

在民用及商用建筑的铝合金门窗系统中，铰链作为连接窗框与窗扇、实现启闭转动的核心受力构件，其结构合理性直接决定门窗的使用手感、密封性能与服役寿命。这款针对开放式铝合金门窗开发的灵巧铰链，适配常规外开、内开式铝合金窗扇的安装需求，尤其适用于框扇间隙较小、对启闭阻尼有平顺要求的家装及公装场景，可替代传统外露式合页，兼顾结构强度与外观整洁度。

从实际使用场景来看，这类铰链多应用于断桥铝、普通铝合金型材的平开门窗，日常需承受窗扇自重带来的径向载荷，同时要抵抗启闭过程中的反复冲击载荷，以及室外侧风压带来的交变作用力。设计过程中首先对安装边界做了适配性考量：铰链的固定翼分别对应窗框型材的C型槽与窗扇型材的安装腔，固定孔位匹配常规铝合金门窗的自攻螺丝安装规格，无需对型材做额外二次铣削加工，可直接适配市面上多数主流系列的铝合金平开窗型材，安装时仅需通过螺丝将两侧固定翼分别锁紧在框扇对应位置，调整转动阻尼后即可完成装配，能有效降低现场安装的调整工时。

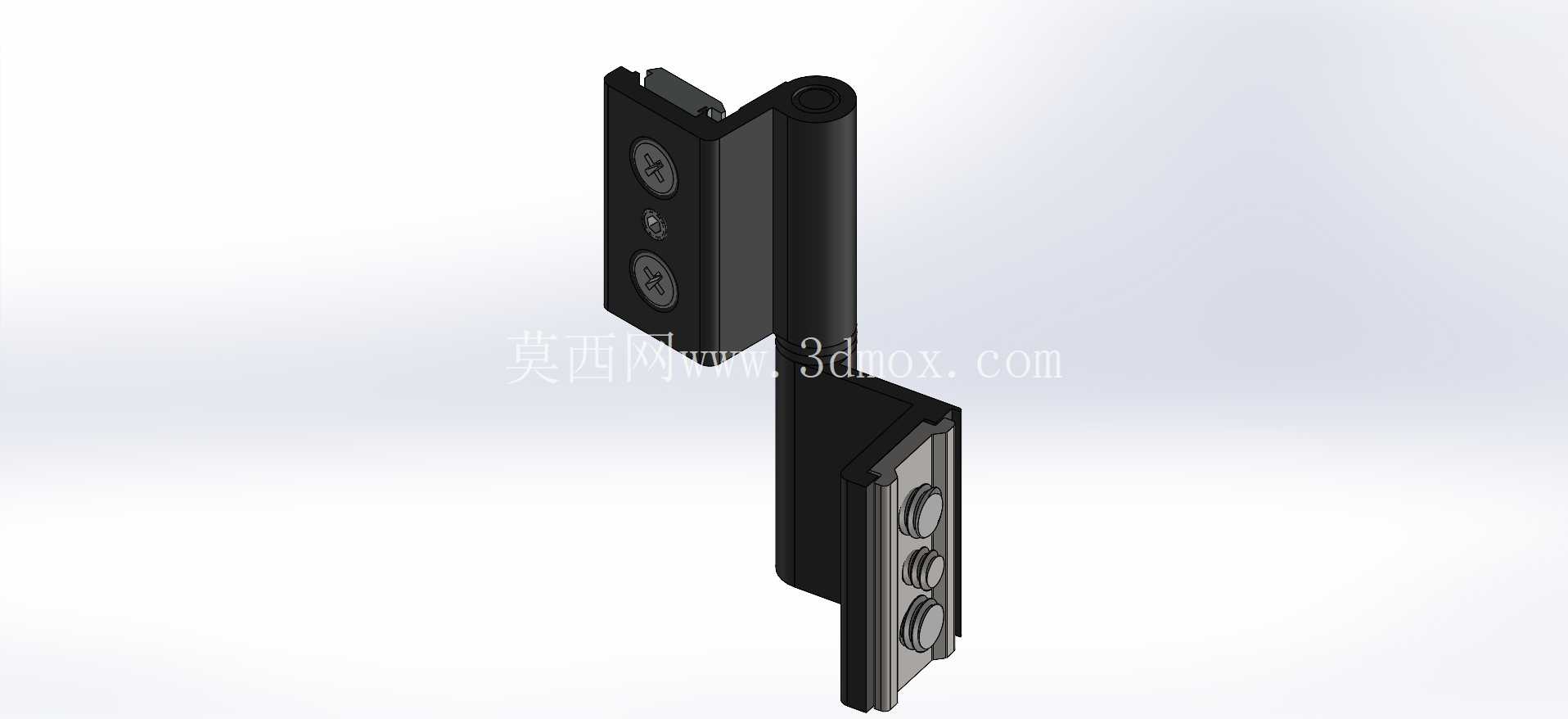

功能特性层面，这款铰链采用分段式转轴结构，转轴部位做了耐磨衬套的预留设计，可在长期反复启闭过程中减少金属件之间的直接摩擦，避免启闭过程中出现卡顿、异响问题，同时能控制转动间隙，保证窗扇启闭过程中的框扇同轴度，减少胶条的异常磨损。铰链的承力段做了加厚处理，对应窗扇侧的固定翼设置了多组固定孔位，可根据窗扇的重量规格选择对应的螺丝锁紧点位，单组铰链可承载常规尺寸铝合金窗扇的自重，搭配两组铰链对称安装时，可满足多数住宅外开窗的承重需求。外观上铰链做了黑色表面处理，可匹配多数深色系铝合金门窗的配色需求，安装后外露面无突兀的凸起结构，能与型材表面形成较为统一的视觉效果。

设计思路上，这款铰链没有采用传统合页的对称式页片结构，而是针对铝合金门窗的型材截面特点，将窗框侧固定翼做了窄边设计，可嵌入窗框型材的安装槽内，避免页片突出窗框表面影响纱窗的配套安装；窗扇侧的固定翼则做了适配型材腔体的折弯结构，安装后可贴合窗扇型材的内壁，提升连接的结构强度，避免长期使用后出现螺丝松动、窗扇下坠的问题。转轴部位的间隙控制经过反复校核，既保证转动过程无卡滞，又能将框扇之间的配合间隙控制在密封胶条的可补偿范围内，保证门窗关闭后的密封性能，减少雨水、灰尘从铰链安装部位渗入室内的概率。

从安装尺寸边界来看，这款铰链的整体厚度适配常规铝合金门窗的框扇配合间隙，安装后不会出现框扇干涉的问题，转轴的中心距经过匹配计算，可保证窗扇启闭过程中不会与窗框外沿发生磕碰，同时能满足窗扇最大开启角度的使用需求，日常通风时可将窗扇开启至常规通风角度，清洁外侧玻璃时也可开启至足够角度方便操作。结构上所有的棱角位置都做了圆角过渡处理，避免安装和使用过程中出现划伤风险，固定孔位的沉头设计可保证螺丝锁紧后螺丝头不突出页片表面，不会对窗扇启闭造成干涉。针对铝合金门窗的使用环境，铰链的基材选用适合表面喷涂的金属材质，可耐受日常的温湿度变化与轻微腐蚀，适配多数地区的室外使用环境，减少长期使用后的锈蚀问题，保证启闭手感的一致性。
