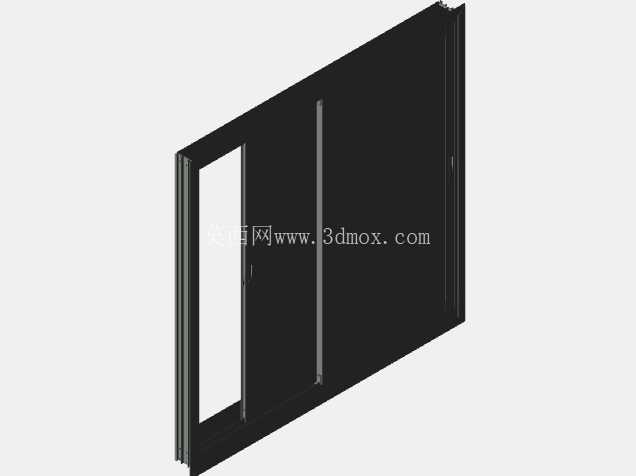

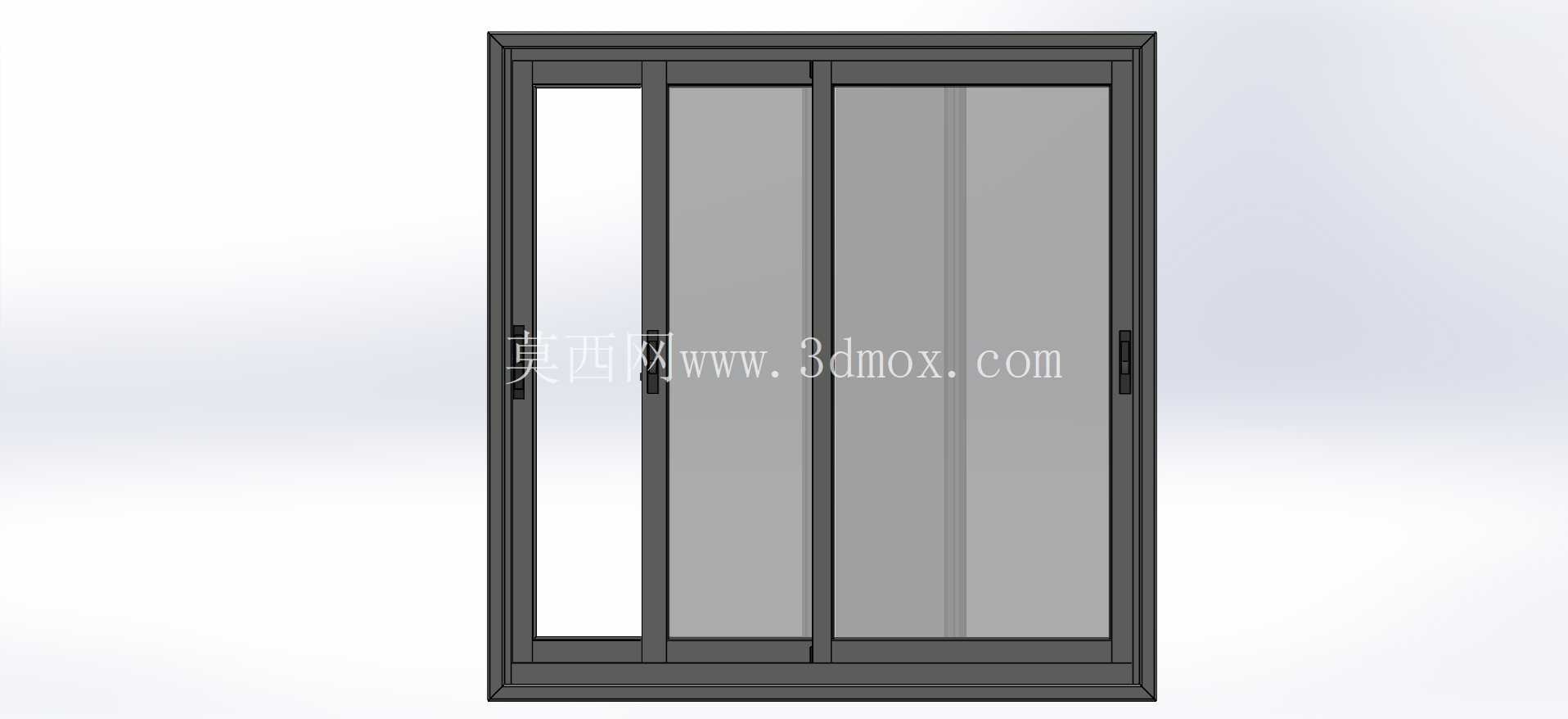

三轨铝合金推拉门结构三维设计

　　这套三轨推拉门结构的三维建模，是针对民用住宅阳台隔断、商用空间室内分区场景做的落地化结构设计，日常做家装项目配套、工装隔断选型时经常会碰到这类需求，很多新手建模时容易忽略轨道配合、扇体搭接的细节，导致后续出加工图时出现干涉、密封失效的问题。从实际使用场景来看，这类三轨结构相比常规双轨推拉门，能实现更大的开启通风面积，三扇扇体可以完全推到同一侧轨道，留出近三分之二的洞口通行宽度，尤其适合客厅连通阳台、商铺临街入口这类需要大开口通行、同时兼顾大面积玻璃采光的场景，日常使用时不会像平开门那样占用室内外的回转空间，开关动作顺滑，也不容易被往来人流磕碰损坏。设计思路上优先考虑了铝合金型材的挤压工艺适配性，所有框体型材的截面都做了等壁厚设计，壁厚控制在常规家装门窗的通用区间，既保证框体组装后的整体抗风压强度，也不会过度增加材料成本；轨道部分采用高低轨的阶梯结构，外侧轨道略低于内侧，避免雨天室外积水顺着轨道缝隙倒灌进室内，轨道内嵌的滑行槽做了圆弧过渡，没有尖锐的直角死角，后期清理轨道积灰、杂物时更方便，也能减少滑轮滚动时的卡顿异响。

　　扇体部分的边框做了等宽设计，视觉上更协调统一，玻璃安装槽预留了密封胶条和玻璃压条的装配空间，玻璃和型材之间的间隙均匀，打胶或者装压条时不会出现一边宽一边窄的情况，密封胶条的卡槽做了倒钩结构，胶条卡入后不会因为长期开关震动出现松脱脱落，能保证扇体关闭后的隔音、密封效果。从安装边界来看，这套结构适配的洞口尺寸覆盖了常规住宅阳台的常用宽度区间，框体的外沿预留了安装固定片的装配位，固定片的间距符合门窗安装的施工规范，不需要现场额外在型材上打孔破坏结构；扇体和框体的搭接量做了精准控制，搭接量过小容易出现扇体脱轨、密封不严的问题，搭接量过大则会增加开关的摩擦阻力，还会缩小实际的通风开口宽度，建模时特意把搭接边的配合间隙留到了合理范围，既保证关闭后晃动量极小，也不会出现开关卡滞的问题。

　　细节上，扇体的侧边预留了拉手和锁具的安装位，锁点的位置对应框体的锁扣槽，装配时不需要额外铣削型材，配套的防撞块安装位也做了预留，扇体推到侧边极限位置时会被防撞块缓冲，不会直接撞击框体产生噪音，也能避免长期撞击导致型材变形。很多人做这类门窗模型时容易忽略型材的拼接角强度，这套结构的框体角部采用了组角注胶的连接方式，三维建模时特意预留了角码的装配腔和注胶通道，组角后角部的连接强度远高于普通螺钉连接的结构，长期使用不会出现角部开裂、错位的问题。轨道的滑轮安装位做了可调设计，后期安装时可以通过滑轮上的调节螺钉调整扇体的水平度，抵消安装洞口的少量误差，避免扇体出现一边高一边低、推拉时自动滑移的问题。

　　另外，扇体之间的搭接边做了重叠密封结构，两扇相邻的扇体关闭时，搭接边的密封胶条会紧密贴合，不会出现缝隙漏风、透灰的情况，相比普通平口搭接的推拉门，密封性能提升明显。从实际工程落地的角度，这套模型的所有型材截面都可以直接对接挤压厂开模生产，配套的五金件都是市面上通用的标准件，不需要单独定制非标配件，能有效控制生产和安装的成本，不管是做家装零售还是工装批量项目，都能直接适配使用。建模时所有配合面都做了公差预留，不会出现三维里装配没问题、实际生产组装时装不上的情况，比如滑轮和轨道的配合间隙、胶条的压缩量、压条和玻璃的卡接量，都是按照实际生产的公差范围设置的，导出工程图后可以直接用于生产下料，不需要再做大量的结构调整。
