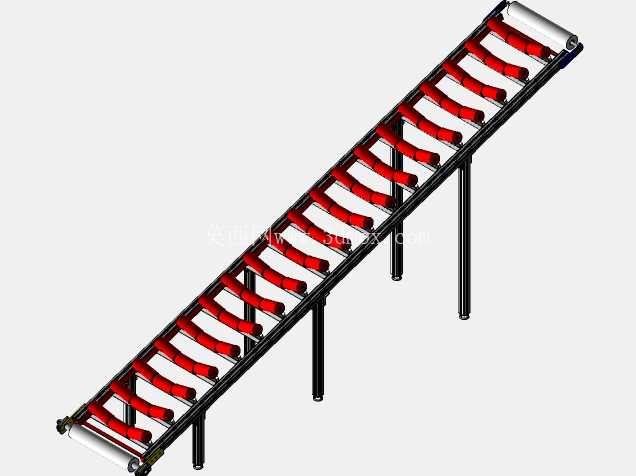

sigma45x45型材搭建的皮带输送机构

　　这套采用sigma 45x45工业铝型材搭建的皮带输送结构，在轻工制造、电子组装、包装分拣等产线场景里适配性极强，日常可承担散料、小型工装板、盒装成品的水平段传输任务，也可多段拼接后配合顶升移栽、扫码工位、检测工位形成连续作业流，相比焊接机架的输送设备，铝型材搭建的结构无需做表面防锈涂装，后期调整线体长度、增减附属安装位时仅需更换对应型材段、调整T型螺栓位置即可完成改造，不会像焊接结构那样需要切割、补焊、重新做表面处理，适配小批量多批次的产线快速迭代需求。

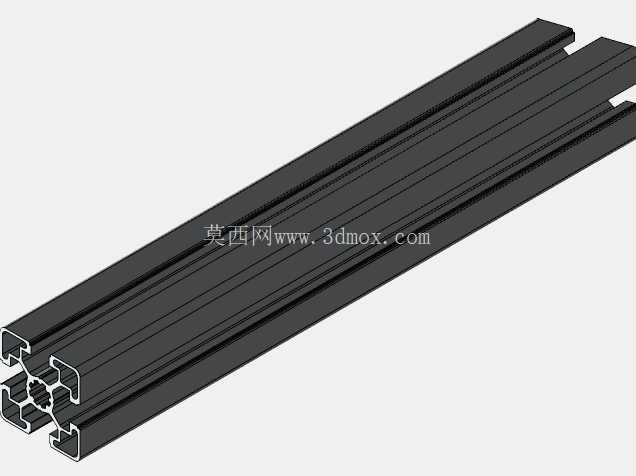

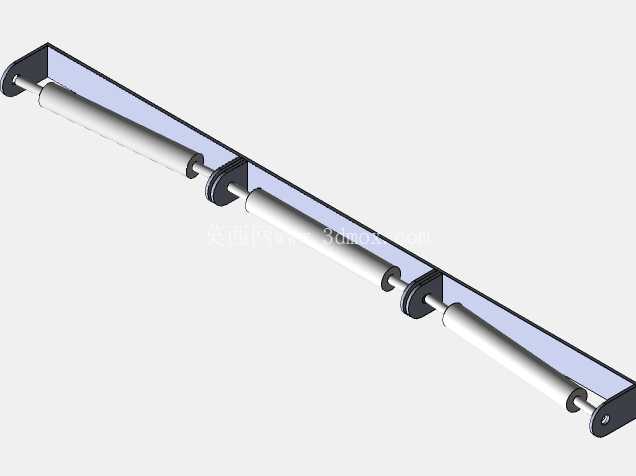

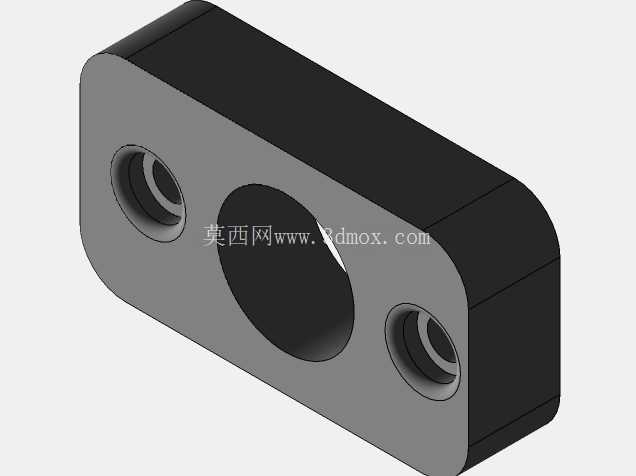

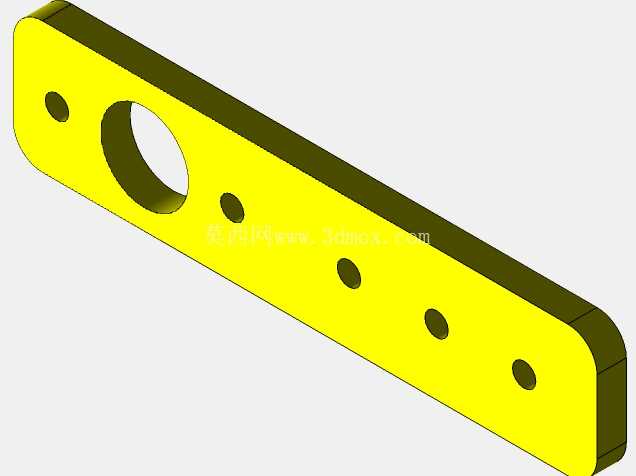

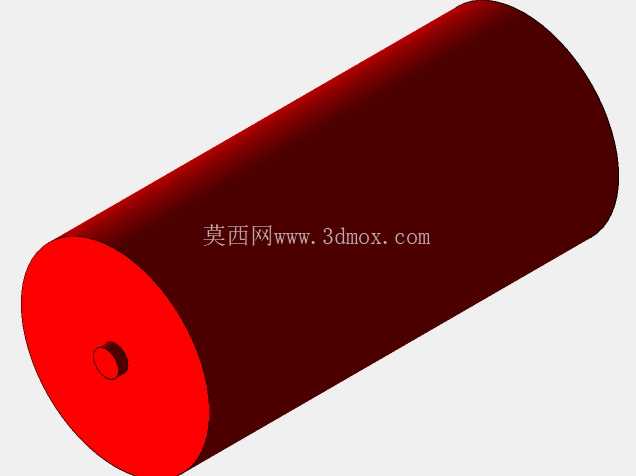

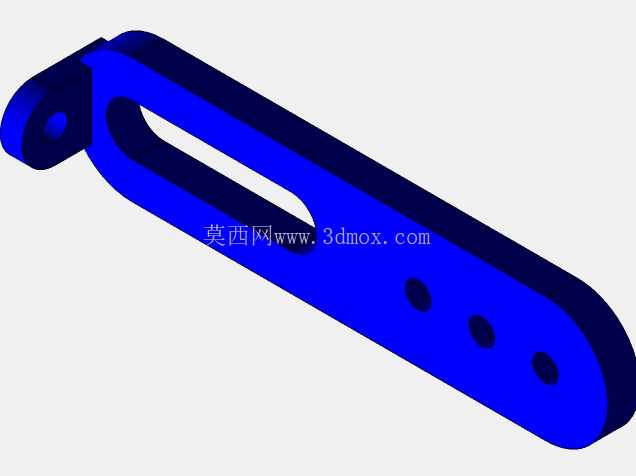

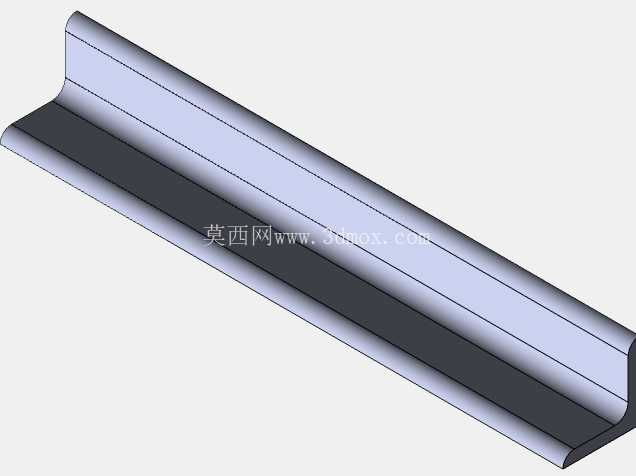

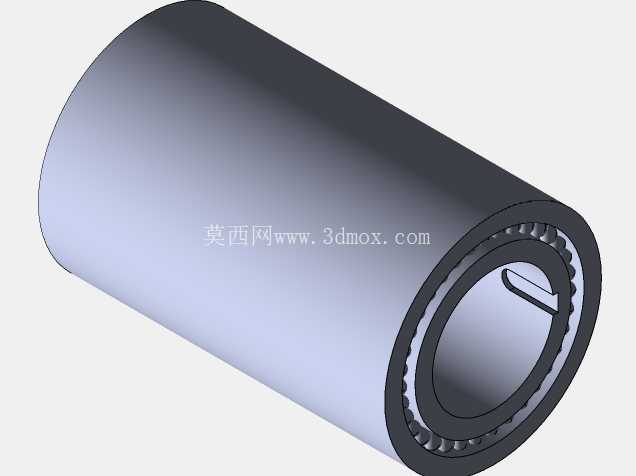

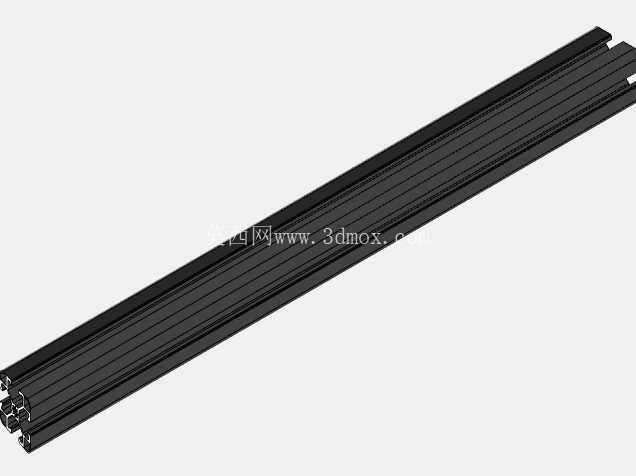

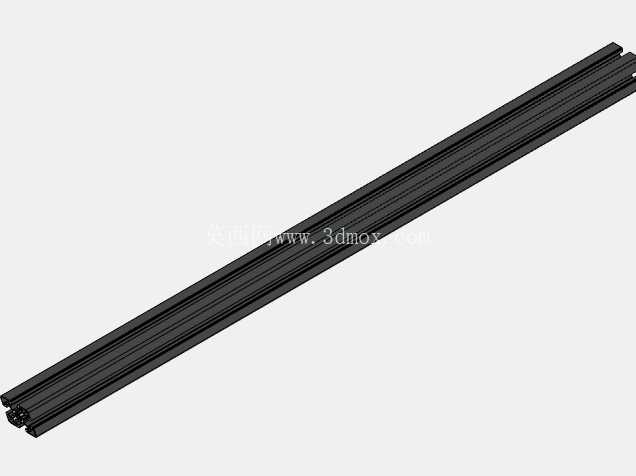

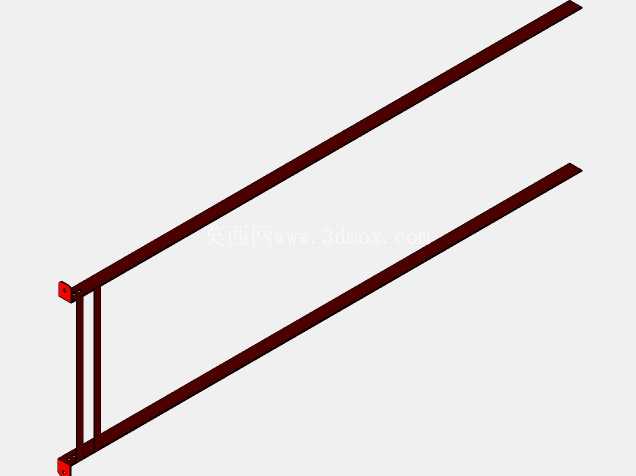

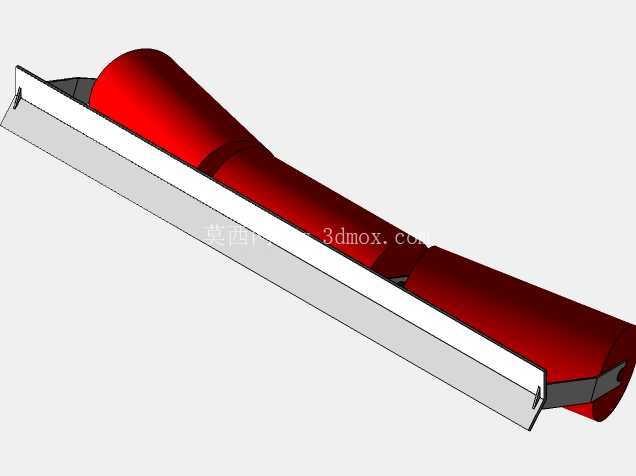

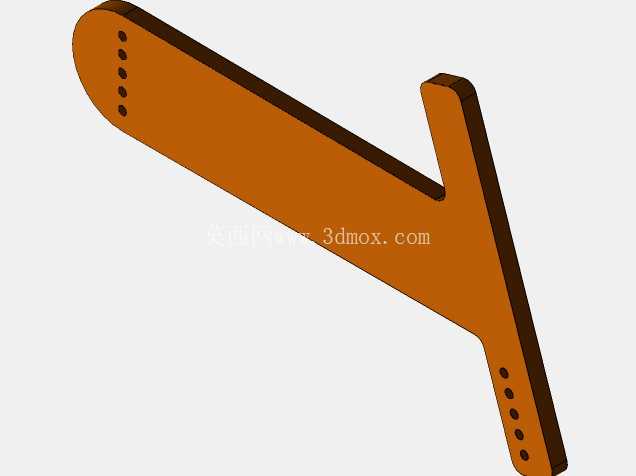

　　从结构设计逻辑来看，主体承载框架选用45系列欧标铝型材，单根型材的截面惯性矩满足1.5米跨距下承载25kg均布载荷的挠度要求，型材槽宽适配标准M8T型螺栓，两侧的皮带承托边直接利用型材自带的槽位安装皮带托条，无需额外焊接承托角铁，托条选用超高分子量聚乙烯材质，摩擦系数低且耐磨性能优异，可避免皮带长期运行出现背面过度磨损的问题。驱动端与从动端的辊轮安装座直接卡在型材端部槽内，安装座上预留的腰型孔可实现皮带张紧度的调节，调节行程单端可达40mm，无需额外设计张紧机构，简化了整体结构的零件数量，降低加工与装配成本。

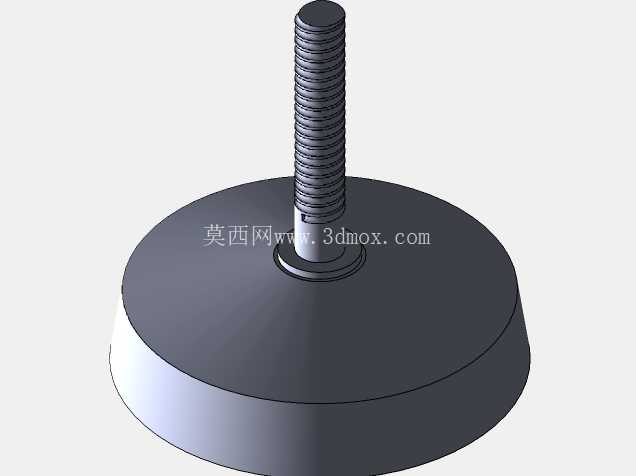

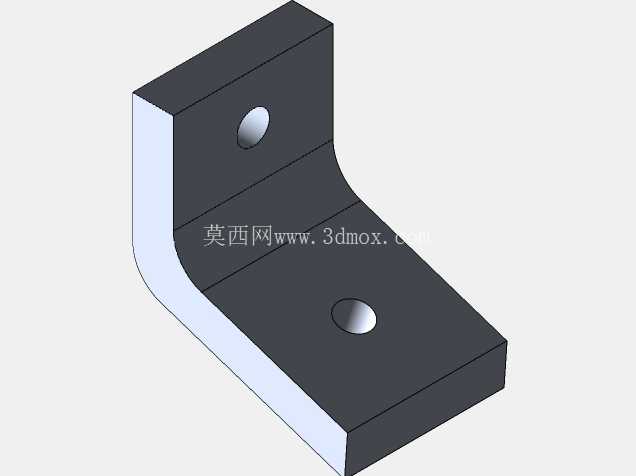

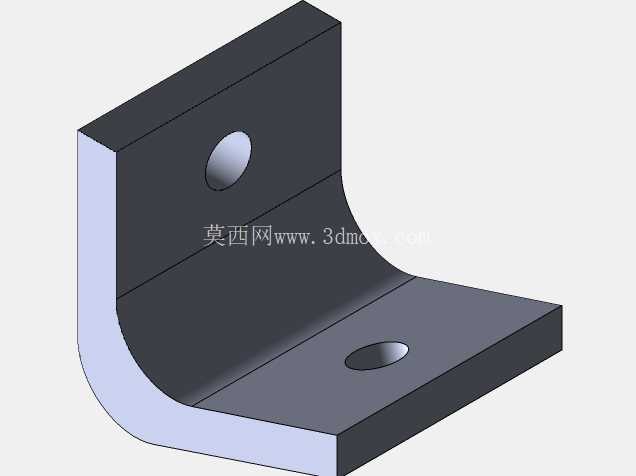

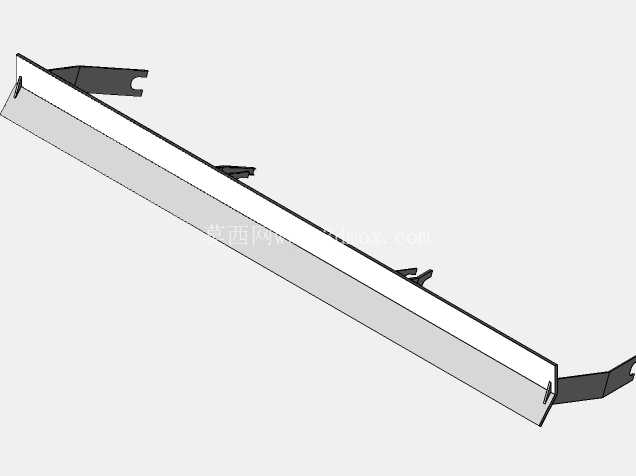

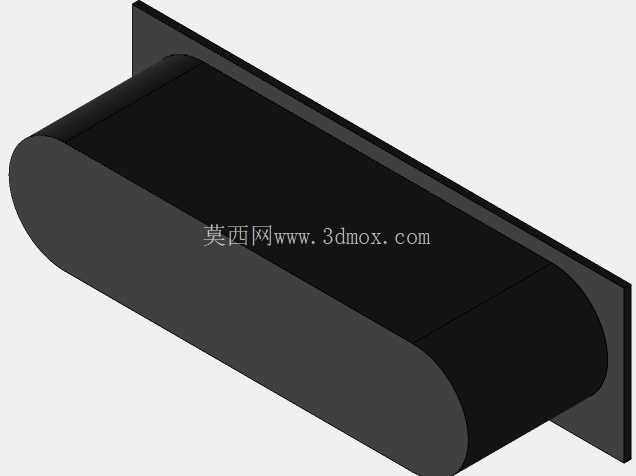

　　皮带选用PVC材质平皮带，表面摩擦系数满足常规纸箱、塑料件的传输不打滑要求，若需输送防滑要求高的物料，也可直接替换为表面带花纹的防滑皮带，无需改动机架主体结构。从安装边界来看，单段标准段的型材主体宽度为45mm的整数倍，整体机架宽度可根据输送物料的最大宽度灵活调整，两侧型材外侧预留的槽位可直接安装光电传感器支架、护栏、导向条、作业指导书挂架等附属配件，底部支撑脚选用方形脚座搭配调节螺栓，可实现±20mm的高度调节，适配地面不平整的车间安装场景，若需将线体架高到特定作业高度，也可直接在底部拼接同系列45型材作为支撑腿，连接时采用标准角码连接即可，连接强度满足日常运行的振动载荷要求。

　　实际装配过程中，型材切割长度公差控制在±0.2mm以内，两端安装辊轮的位置同轴度公差控制在0.1mm以内，可避免皮带运行过程中出现跑偏问题，若后期运行出现轻微跑偏，仅需调整从动端辊轮的张紧螺栓即可完成纠偏，无需拆解整体结构。这套结构的设计思路充分利用了工业铝型材的模块化装配优势，所有连接配件均为标准件，无需定制特殊的机加工件，大幅缩短了设备的生产制造周期，同时后期维护成本极低，易损件仅为皮带与托条，更换时无需复杂工具即可完成操作，在中小型自动化产线的搭建、旧线改造升级场景中，这类模块化铝型材皮带输送结构的应用占比正逐年提升，相比传统定制焊接机架的输送设备，其交付周期可缩短60%以上，改造灵活性也更适配当下柔性制造的产线需求。在实际选型应用时，可根据输送物料的重量、输送速度要求匹配对应的驱动电机，常规0.2m/s的输送速度下搭配60W调速电机即可满足使用需求，若需更高输送速度或更大承载，可在型材框架内部增加中间支撑横梁，提升整体框架的刚性，避免高速运行时出现机架晃动的问题。
