可调节支脚水平皮带输送机架结构设计

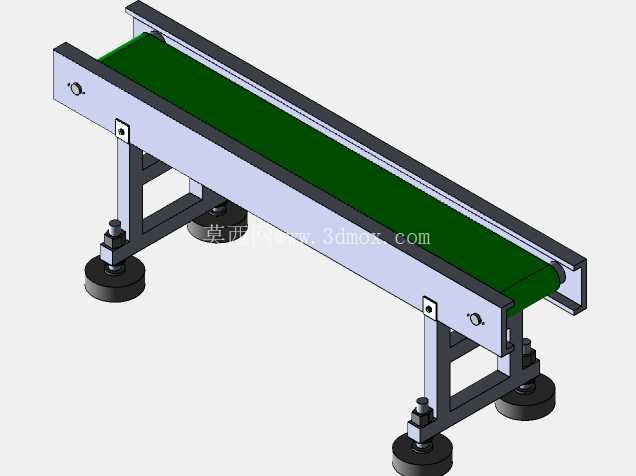

这款皮带输送单元的机架结构，是面向轻工装配、电子零部件分拣、小型包装件转运场景设计的承载主体，区别于重型矿用输送设备的厚重结构，整体采用轻量化型钢焊接加螺栓装配的组合形式，适配车间内短距离、轻载荷的物料转运需求，单段额定承载范围覆盖10kg以内的散件、盒装工件输送，可直接嵌入小型自动化生产线的工位衔接环节，也可单独作为人工操作工位的物料传递载体使用。

从实际安装边界来看，机架整体长度适配常规1.2米到2米的单段输送跨度，支脚部分采用了带橡胶减震垫的可调脚杯结构，脚杯调节行程覆盖正负30mm的高度差，可直接适配车间地面存在的不平整工况，不需要额外做地面找平处理，安装时只需要通过膨胀螺栓或者地脚压板将脚杯底座与地面固定，就能满足整机运行的稳定性要求，不会因为皮带运行的小幅振动出现机架移位的问题。机架两侧的侧板采用折弯成型的钢板制作，侧板上预留了滚筒安装的轴承座定位孔、皮带张紧调节的长槽孔，张紧结构采用螺栓顶推的形式，调节时不需要拆解机架主体，只需要拧动端部的调节螺栓就能带动从动滚筒位移，实现皮带张紧度的调整，日常维护的操作门槛很低，一线设备维护人员不需要专用工装就能完成张紧作业。

设计思路上优先考虑了模块化拼接的需求，机架两端的端面预留了标准的连接法兰孔位，当需要更长的输送线体时，可以直接将多段同规格机架通过螺栓拼接，不需要额外制作转接件，拼接后的线体直线度可以通过支脚的高度调节进行校准，适配不同长度的生产线布局需求。机架的支腿部分采用方管焊接的门型结构，支腿与侧板之间采用螺栓连接而非满焊固定，运输时可以将支腿拆解，大幅缩小包装体积，降低长途运输的成本，现场组装时只需要按照定位孔位拧紧紧固螺栓即可，不需要现场焊接作业，适配没有焊接条件的洁净车间、电子组装车间的安装要求。

从功能特性来看，机架的整体高度设计适配750mm到850mm的常规人工操作工位高度，也可以根据实际需求更换不同长度的支腿，适配自动化设备的进料口高度差，皮带承托面的水平度可以通过支脚调节控制在0.5mm/m以内，避免输送过程中出现小型工件跑偏、滑落的问题。侧板内侧预留了皮带导向条的安装槽位，可以根据输送物料的特性加装导向条，防止皮带在长期运行过程中出现跑偏磨损的问题，延长皮带的使用寿命。机架表面采用喷塑处理，涂层厚度控制在60到80微米，具备基础的防锈、耐刮擦性能，适配普通生产车间的环境使用，若应用在有腐蚀性气体的场景，也可以更换为不锈钢材质的侧板与支腿结构，整体安装接口保持通用，不需要重新设计连接结构。

实际应用中，这款机架结构可以适配200mm到500mm宽度的绿色PVC输送皮带，主动滚筒端预留了标准的电机安装法兰位，可以直接匹配调速电机、减速电机的安装尺寸，不需要额外制作电机安装支架，电机输出轴与滚筒轴通过联轴器直连，传动效率比链传动结构更高，运行噪音更低，适合对噪音控制有要求的装配车间使用。机架下方没有多余的横梁遮挡，预留了充足的空间可以加装光电传感器、工件定位挡停机构、扫码枪安装支架等附属配件，方便后续根据生产工艺需求做功能扩展，不需要对机架主体做二次打孔焊接改造。在结构强度校核层面，机架的侧板厚度选用3mm冷轧钢板，支腿采用40*40mm的方管制作，在满载工况下的机架最大挠度控制在0.3mm以内，不会因为长期承载出现侧板变形、皮带跑偏的问题，支脚的橡胶减震垫可以过滤掉电机运行产生的80%以上的振动传递，避免振动传导到地面影响周边精密设备的运行。
