单摆式动量守恒演示教具结构设计

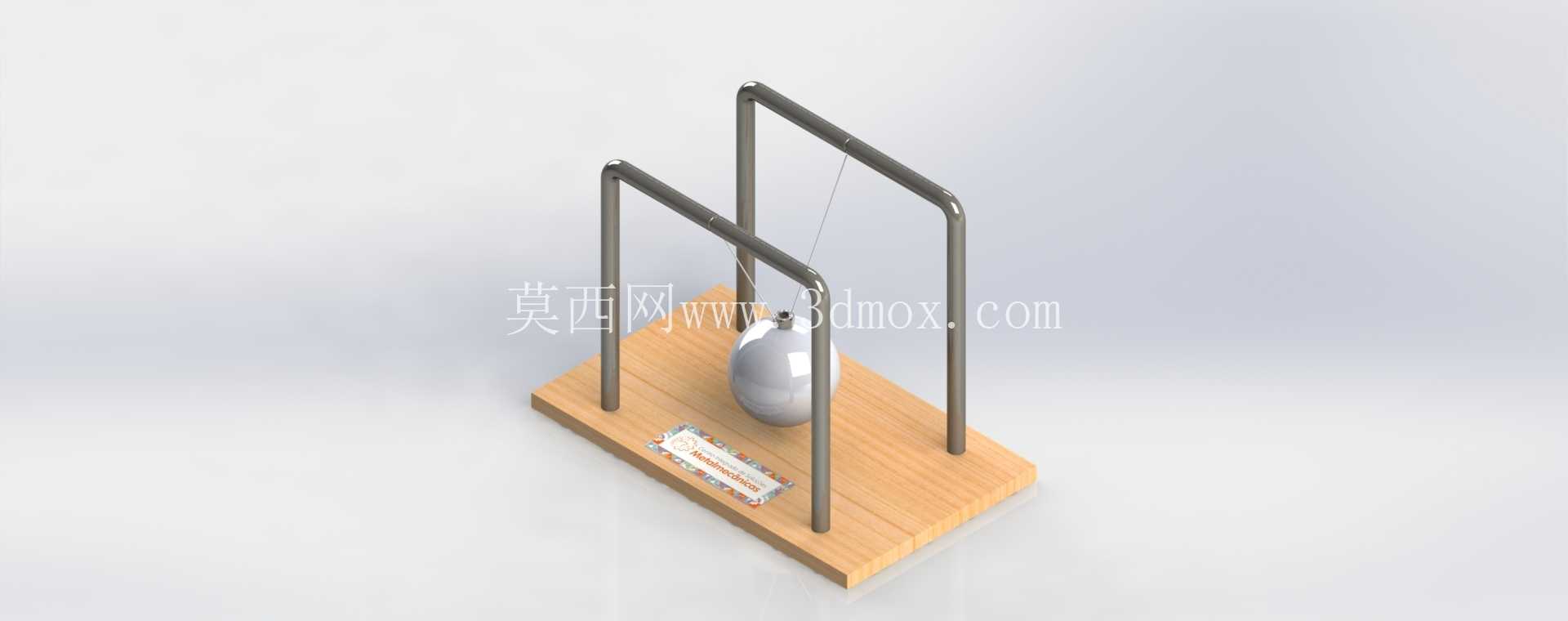

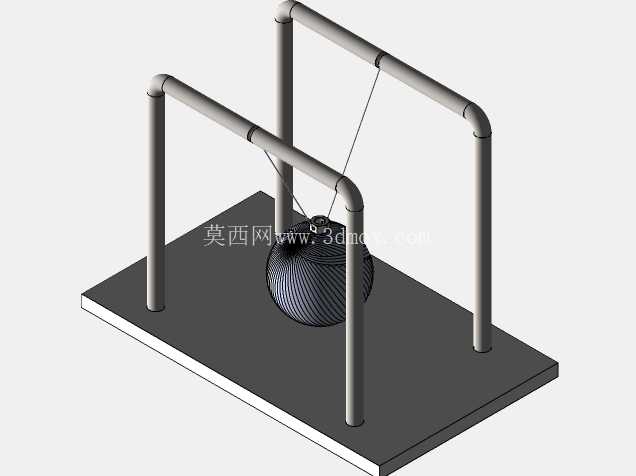

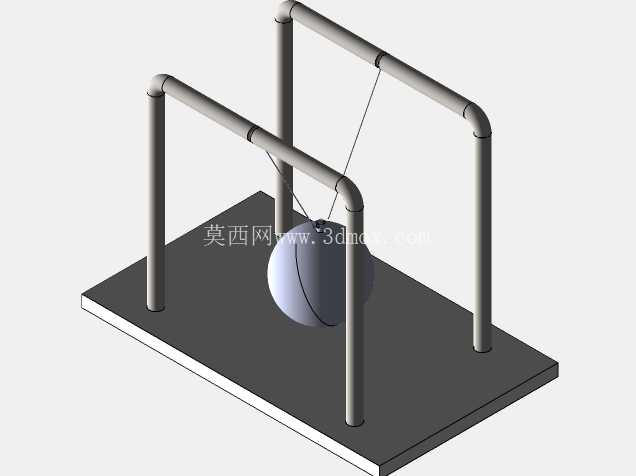

　　这款单摆式动量演示装置，核心应用场景覆盖中学物理力学实验课堂、高校基础物理实验室、科普场馆互动展项区域，主要用于直观演示弹性碰撞过程中的动量守恒、能量传递规律，帮助学习者具象理解抽象的力学定理，相比纯公式推导的教学方式，实体装置的动态演示能大幅降低认知门槛。从功能特性来看，装置采用单摆球搭配双组U型金属支架的结构，摆球通过柔性吊线悬挂在支架横梁上，吊线长度经过精准调校，确保摆球摆动轨迹处于同一竖直平面，碰撞时接触点完全对中，避免出现摆球偏移、碰撞后轨迹歪斜的问题，保证每次碰撞的动量传递效率稳定，演示过程中不会出现能量无规则耗散导致的演示失效问题。

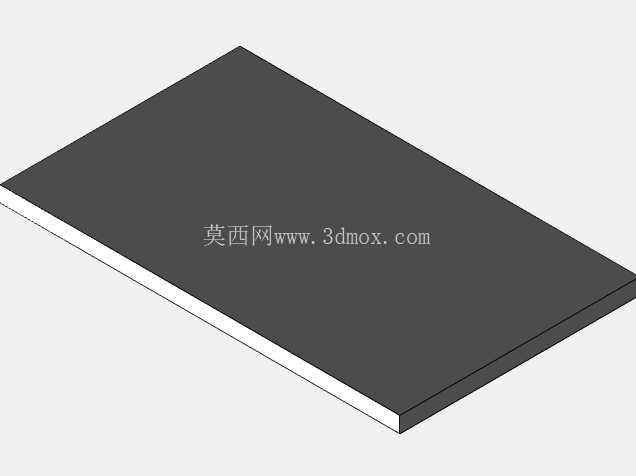

　　底座采用实木材质加工，一方面依靠自身重量为整个装置提供足够的稳定性，避免摆球摆动过程中装置出现滑移、倾覆，另一方面木质底座的减震特性可以吸收支架传递的微小振动，减少振动对摆球摆动轨迹的干扰。设计过程中，首先确定核心演示需求：需要保证摆球碰撞为近似完全弹性碰撞，因此摆球选用高密度金属材质加工，球面经过精密抛光处理，圆度公差控制在0.02mm以内，确保碰撞时接触为点接触，减少碰撞过程中的能量损耗；支架部分采用圆管弯折成型的U型结构，两组支架平行布置，分别对应吊线的两个悬挂点，支架与底座之间采用过盈配合加胶粘的固定方式，连接位置无松动间隙，避免摆动过程中支架出现共振。

　　外形尺寸方面，整体底座采用矩形结构，长度控制在180mm左右，宽度控制在100mm左右，整体高度控制在220mm左右，安装边界仅需占用常规实验台0.02㎡的台面空间，不需要额外的固定连接件，直接放置在水平台面上即可使用，适配常规教学实验台、科普展柜的摆放尺寸要求。吊线选用低延展性的尼龙编织线，每侧吊线长度一致，悬挂后摆球最低点距离底座上表面预留15mm的间隙，既避免摆球摆动过程中剐蹭底座，也保证摆球摆动的摆幅控制在合理范围内，防止摆幅过大导致吊线滑脱、摆球飞出的安全问题。支架的圆管直径选用6mm的金属管材，弯折处的圆角半径经过计算，避免弯折处出现应力集中导致的支架变形，支架表面做哑光喷塑处理，减少环境光线反射对演示观察的干扰。

　　底座上预留的标识安装位，可以粘贴原理说明标识，方便使用者快速了解装置的演示内容，底座底部可以粘贴防滑硅胶垫，进一步提升放置稳定性，即使在光滑的玻璃台面上也不会出现滑移。在实际使用过程中，将一侧摆球拉起至固定高度后释放，摆球沿圆弧轨迹下落，碰撞静止的相邻摆球后，动量会通过摆球依次传递，最终最外侧的摆球会被弹起至接近初始释放的高度，整个过程直观展现弹性碰撞下的动量守恒规律，装置不需要外接电源，纯机械结构即可完成演示，故障率极低，日常仅需要定期检查吊线的磨损情况、紧固支架与底座的连接位置即可长期使用。建模过程中，所有零件的配合公差都经过实际装配验证，吊线的悬挂点位置设置了微调结构，可以通过调整悬挂点的位置修正摆球的对中精度，即使长期使用出现吊线拉伸变形，也可以快速调校恢复演示精度，摆球与吊线的连接位置采用压接固定方式，避免摆球在摆动过程中出现松脱。
