长条形三灯珠LED模组结构设计

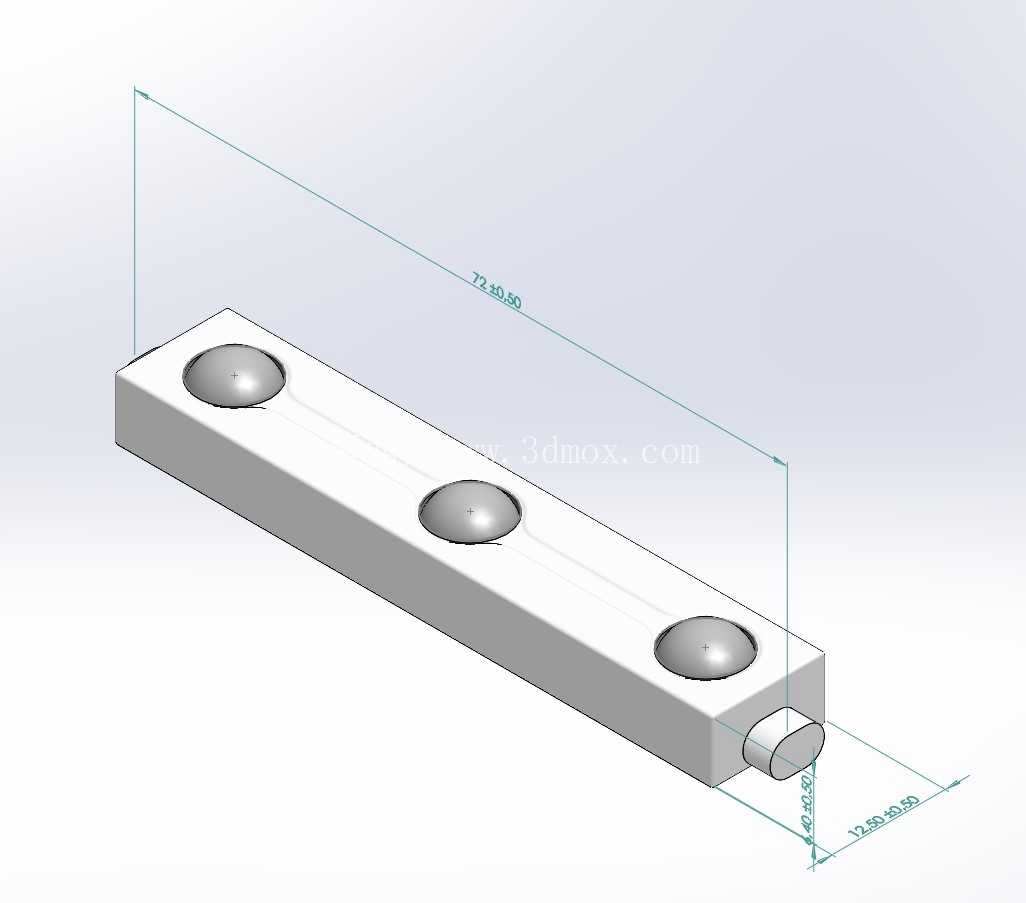

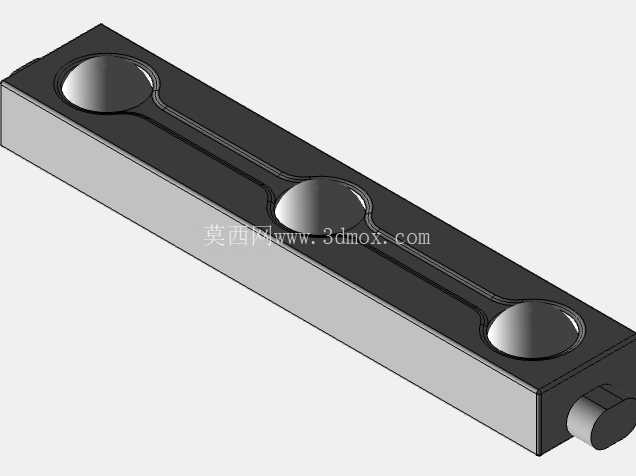

　　这款长条形三灯位LED模组，主要面向工业线性照明、设备状态指示、展柜轮廓补光这类需要均匀排布光源的场景，区别于常规贴片式软灯条，整体采用硬质一体化压铸壳体结构，能在有轻微振动、存在少量油污或粉尘的工业环境下保持结构稳定性，不会出现软灯条长期使用后脱胶、灯珠移位的问题。从结构设计逻辑来看，壳体采用等截面长条形布局，三个灯珠安装位沿长度方向等距排布，每个灯位预留了半球形沉台结构，一方面可以给灯珠的光学透镜留出安装避让空间，避免透镜与壳体上盖发生装配干涉，另一方面沉台的环形边缘可以作为点胶定位槽，封装时打胶能形成均匀的密封环，提升灯位处的防护等级，减少水汽、粉尘侵入灯珠焊盘的概率。

　　壳体侧边伸出的圆柱形接线端，是整款模组的电气接入接口，接口位置做了凸台加厚处理，接线时插拔外力不会直接作用在壳体薄壁上，能避免接线处壳体开裂、内部焊线扯断的问题，同时接口外径做了标准尺寸适配，可以匹配常规的防水接线接头，不用额外做转接结构就能完成布线装配。尺寸边界上，整款模组长度控制在常规线性照明单元的通用模数范围内，宽度和厚度都做了窄边设计，安装时可以嵌入到设备的型材槽位内，不会突出安装面过多影响设备整体外观，三个灯珠的中心距经过匹配计算，搭配常规的柔光扩散罩后，出光不会出现明显的暗区间隔，能形成连续均匀的发光带。

　　壳体背面预留了平直的安装基准面，装配时可以直接贴附在安装基材上，通过两端的螺丝孔完成固定，不需要额外设计定制安装支架，能降低整机组装的零件数量和装配工时。设计过程中针对压铸工艺做了专门的结构优化，所有壳体转角都做了均匀的工艺圆角，避免压铸时出现应力集中导致的成型缺陷，壁厚保持均匀一致，没有出现局部过厚的结构，能减少压铸成型后的缩孔、变形问题，壳体内部的走线槽和灯位沉台一次压铸成型，后续只需要做简单的表面去毛刺处理就可以进入SMT贴装工序，不需要额外的机加工工序，能有效控制批量生产的加工成本。

　　从实际使用的适配性来看，这款模组既可以单根独立使用，作为小型设备的状态指示灯组，也可以多根首尾拼接组成更长的线性光源，适配不同长度的照明安装需求，壳体的金属材质本身具备一定的散热能力，灯珠工作时产生的热量可以通过壳体直接传导到安装基材上，相比塑料壳体的LED模组，散热效率更高，能有效降低灯珠的工作结温，延长光源的整体使用寿命。在安装边界的考量上，整款模组的外轮廓没有突出的卡扣或多余结构，安装时的最小预留空间只需要比模组外轮廓大0.5mm即可，适合在安装空间紧凑的设备内部、狭窄的装饰槽位内布置，接线端的伸出方向与壳体长度方向保持一致，布线时线缆可以沿着模组长度方向排布，不会额外占用侧面的安装空间，进一步降低了对安装空间的尺寸要求。
