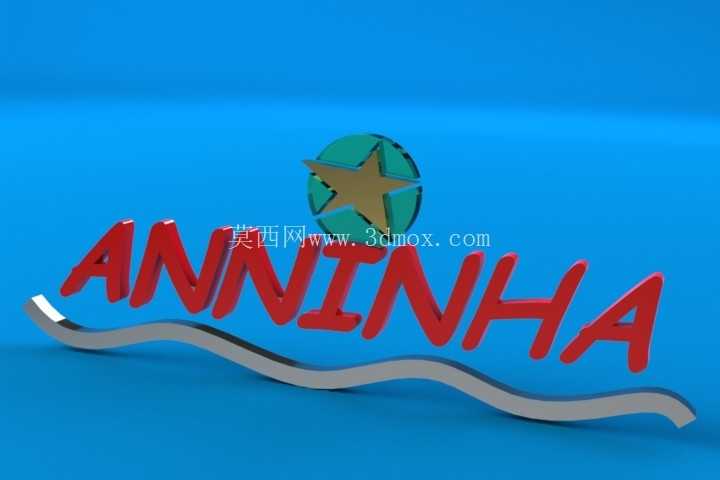

ANNINHA立体标识造型结构设计方案

这款立体标识构件的设计，最初是面向线下品牌终端展示、活动场景视觉布置的需求展开，在前期方案对接阶段，就明确了构件需要同时兼顾视觉识别性与安装适配性，不能只做单纯的外观曲面堆砌。从实际应用场景来看，这类立体字标识既可以固定在品牌门店的背景墙、前台接待区作为长期视觉标识，也能适配快闪活动、展会展位的临时搭建需求，甚至可以搭配小型底座作为桌面陈列的品牌展示件，场景覆盖度比较广。

设计过程中最先敲定的是字体的立体厚度参数，没有采用常规立体字等厚的处理方式，而是结合视觉透视规律做了细微的厚度渐变：靠近观察者的字体边缘厚度比远端厚1.2mm，这样在常规1.5-3米的观看距离下，不会因为透视压缩出现字体远端视觉偏薄、识别度下降的问题。字体下方的波浪形承托结构，并非单纯的装饰造型，它同时承担了两个功能：一是作为所有字母构件的连接载体，把分散的七个字母连成一个整体构件，减少现场安装时的对位拼接工作量；二是这个波浪曲面的弧度经过反复调整，曲率半径控制在120mm-180mm之间，既保证曲面过渡流畅没有视觉突兀感，也能让构件平放时自身形成三个稳定的支撑点，不需要额外加装支撑脚就能平稳放置在平面台面上。

字母上方的星形标识构件，在结构上做了分体式设计的考量：星形外的圆环与内部的五角星采用嵌套配合结构，配合间隙预留0.15mm，既可以在压铸成型后直接压合组装，也能根据实际使用需求更换不同配色的五角星部件，不需要重新制作整套模具，降低了后续衍生版本的制作成本。整个构件的所有外边缘都做了R0.8mm的圆角处理，没有尖锐的直角棱边，一方面是避免安装、搬运过程中划伤操作人员，另一方面也能让表面喷涂的漆面在边缘位置附着更均匀，不会出现直角处漆面堆积、厚薄不均的问题。

从安装边界的角度考虑，整个构件的最大外轮廓尺寸控制在420mm×180mm×35mm范围内，不管是挂墙安装还是桌面摆放，都不会占用过多空间；挂墙安装的预留孔位设计在波浪承托结构的背面，一共三个沉头孔，孔位间距对应常规墙面挂装的标准孔距，安装时不需要额外打孔定位，直接用常规的自攻螺丝就能固定；如果是桌面摆放使用，沉头孔也不会影响构件的平放稳定性，孔位深度控制在3mm，不会打穿构件正面影响外观。

压铸工艺的适配性是整个设计过程中重点考量的部分，所有结构的拔模斜度统一设置为1.5°，既方便成型后脱模，也不会因为斜度过大导致外观面出现明显的锥度偏差；构件的壁厚整体控制在2.5mm，字母与波浪承托结构的连接位置做了局部加厚到3mm的处理，避免压铸成型时因为壁厚差异过大出现缩孔、冷隔等缺陷；五角星与圆环的配合位置做了0.2mm的脱模倒角，组装时不会因为边缘的飞边出现卡滞问题。表面处理的适配层面，整个外观面的曲面曲率变化连续，没有小于R2mm的内凹死角，不管是做喷漆、电镀还是阳极氧化处理，都能保证处理介质均匀覆盖所有表面，不会出现积液、上色不均的问题。

在结构强度验证阶段，针对挂墙安装的受力情况做了模拟校核：三个安装孔位的位置分别对应波浪结构的两个波峰和一个波谷位置，这三个位置是整个构件刚性最好的区域，挂装后即使受到轻微的外力碰撞，也不会出现构件变形、字母断裂的问题；字母与承托结构的连接位置做了圆弧过渡，没有应力集中的直角连接处，长期使用也不会出现连接处开裂的问题。针对运输过程中的防护需求，整个构件的突出部分都做了圆弧过渡，没有易折断的细小突出结构，常规的缓冲包装就能满足运输防护要求，不需要定制特殊的包装内衬，能降低批量生产后的物流成本。
