带散热鳍片的铝合金压铸壳体结构设计

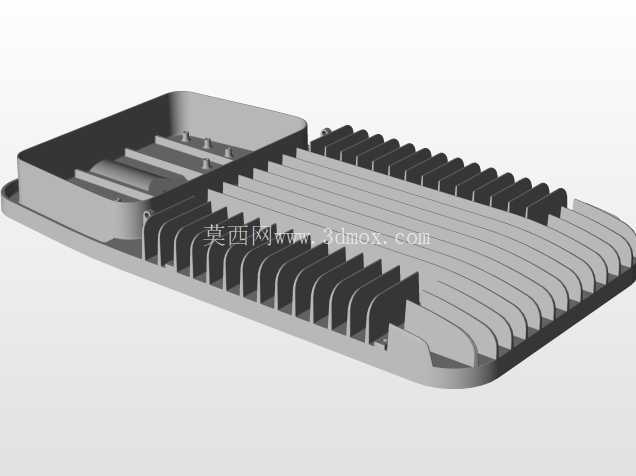

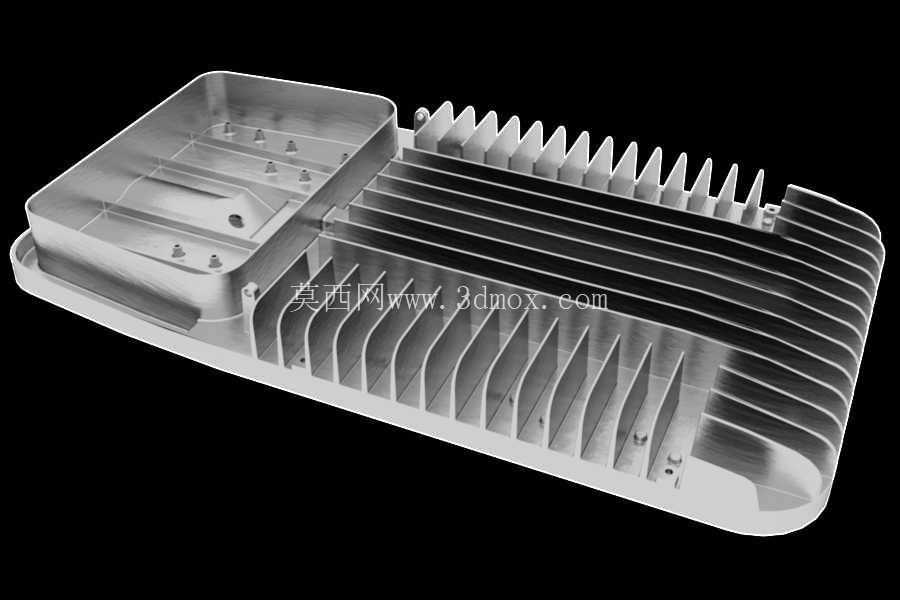

　　这款压铸件是户外大功率照明灯具的核心承载壳体，日常应用在道路照明、厂区高杆投光、隧道照明这类长时间高负荷工作的灯具场景中，实际承担着容纳光源驱动组件、传导工作热量、防护内部元器件、提供外部安装接口的多重作用，是这类灯具可靠性的核心结构件。从结构设计逻辑来看，整个壳体采用一体化压铸成型方案，没有额外拼接的散热组件，避免了多零件装配带来的接触热阻问题，这一设计思路完全匹配大功率LED灯具的散热需求——灯具工作时光源板产生的热量可以直接通过壳体背部的鳍片结构快速散出，不需要额外加装导热衬垫或者独立散热模组，既压缩了整灯的装配工序，也降低了长期使用中散热性能衰减的风险。

　　壳体的腔体部分做了分区设计，一侧是深度较深的封闭腔室，用来放置驱动电源、接线端子这类需要做防水防尘防护的电气组件，腔室内壁预留了多个带安装孔的凸台，凸台高度经过精确计算，既保证电源板安装后和腔体内壁留有足够的爬电距离，也避免凸台过高挤占腔体内部的走线空间，腔室边缘预留了密封胶圈的安装槽，槽体的宽度和深度匹配常规截面的硅橡胶密封圈，装配后可以满足户外使用的IP65防护等级要求，阻挡雨水、粉尘进入腔体内部造成电气故障。另一侧的鳍片区域是核心散热结构，鳍片采用不等高、变间距的排布方式，靠近光源安装位的鳍片高度更高、间距更窄，远离热源的边缘区域鳍片高度逐步降低、间距适当放宽，这种排布不是随意设计的：靠近热源位置热流密度更高，更密集的高鳍片可以提供更大的散热面积，快速把集中的热量导走，边缘区域热流密度低，适当放宽鳍片间距可以减少风阻，让自然对流的空气可以顺畅穿过鳍片间隙，带走鳍片表面的热量，避免出现散热死角。

　　鳍片的厚度从根部到顶部做了0.5度的拔模斜度，既满足压铸生产的脱模要求，也让鳍片根部的厚度更大，提升热量从壳体基板向鳍片传导的效率，同时根部做了R角过渡，避免压铸时出现充型不满、冷隔的缺陷，也减少了应力集中，降低壳体在冷热交替工作环境下出现开裂的概率。从安装边界来看，壳体的整体外形是带圆角的长条形结构，四个边角位置都预留了沉头安装孔，孔位的位置精度控制在±0.1mm范围内，匹配灯具外罩、玻璃压板、安装支架的装配公差，沉头孔的深度经过核算，安装螺丝锁紧后螺丝头部不会突出壳体表面，避免影响整灯的外观平整度和安装贴合度。壳体和光源板接触的平面做了精加工处理，平面度控制在0.05mm以内，保证光源板安装后和壳体表面完全贴合，减少接触热阻，让光源产生的热量可以快速传导到整个壳体上。在压铸工艺性设计上，整个壳体的壁厚尽量保持均匀，腔体侧壁和散热基板的厚度差控制在1.5mm以内，避免压铸时因为壁厚不均出现缩孔、缩松的缺陷，影响壳体的结构强度和导热性能；所有的转角位置都做了圆角过渡，没有尖锐的直角结构，既减少压铸时的应力集中，也避免后续表面处理时出现积液、涂层不均的问题。

　　实际使用中，这款壳体可以适配100W到200W功率区间的LED光源，在环境温度40摄氏度的工况下持续工作，光源节点温度可以控制在85摄氏度以内，满足光源长期工作的寿命要求；同时一体化压铸的结构抗冲击性能更好，在户外遇到大风、冰雹等极端天气时，不会出现拼接结构松动、散热片脱落的问题，整灯的使用寿命可以达到5万小时以上，大幅降低后期的维护成本。设计过程中还充分考虑了压铸生产的良率问题，鳍片的高度和厚度比例控制在15:1以内，避免压铸时铝液填充困难出现缺料，所有的安装凸台都做了加强筋连接到壳体侧壁，既提升凸台的结构强度，避免安装螺丝时凸台断裂，也让铝液填充时的流道更顺畅，减少压铸缺陷的产生。
