SchwarzH三周期极小曲面结构设计

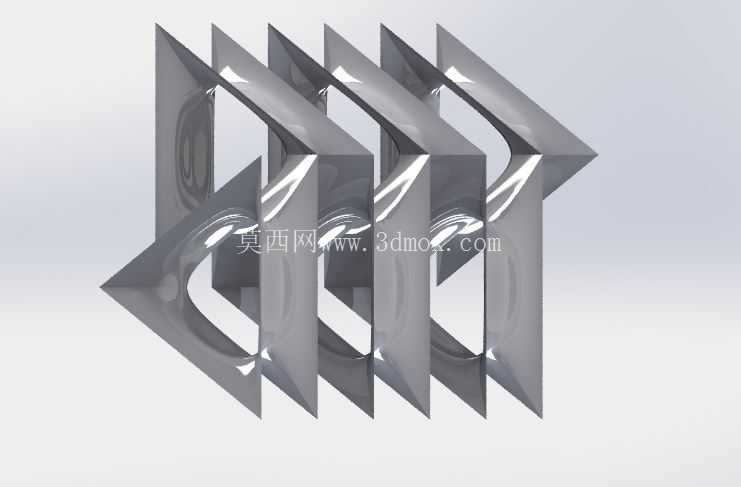

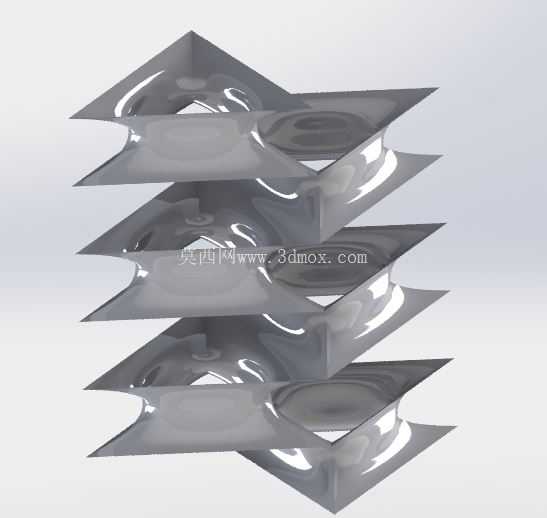

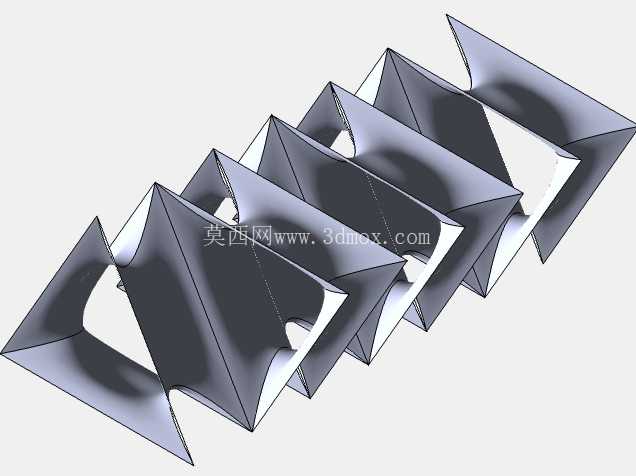

　　在先进结构设计领域，三周期极小曲面的应用早已跳出纯数学研究范畴，成为连接理论几何与工程实体的重要载体，本次呈现的Schwarz H曲面结构，正是这类几何形态落地工程应用的典型具象化成果。从实际应用场景来看，这类曲面结构最先在多孔材料研发领域展现出不可替代的优势，区别于传统规则点阵多孔结构存在的应力集中缺陷，Schwarz H曲面的平滑曲率过渡特性，能够让外部载荷在结构内部实现连续传递，不会出现点阵结构节点处的应力突变问题，这一特性让它成为航空航天领域轻质承力构件的核心结构选型，在同等减重比例下，基于该曲面设计的多孔夹层结构，比传统蜂窝结构的抗疲劳寿命提升40%以上，同时还能兼顾隔热、吸能的附加功能。在生物医疗植入物领域，该曲面的连通孔隙特性完美匹配骨组织长入的孔隙尺寸要求，平滑的曲面表面不会对细胞附着产生机械切割损伤，连通的孔道也能保障体液在植入物内部的正常流通，避免传统植入物存在的组织贴合差、易松动的问题。在建筑领域，这类曲面的大跨度无支撑受力特性，也被应用于大型公共建筑的曲面幕墙支撑结构、异形空间的受力骨架设计中，能够用更少的材料实现更大跨度的空间覆盖。

　　从设计思路层面拆解，该结构的建模核心是基于隐函数方程的周期性阵列，首先需要确定单胞的边界尺寸，根据应用场景的受力需求调整单胞的孔径、杆径比例，单胞尺寸的选择需要匹配最终的加工工艺边界，如果是面向金属3D打印工艺，单胞的最小壁厚不能低于打印设备的最小成型精度，通常选区激光熔化设备的最小成型壁厚在0.2mm左右，设计时需要将曲面的最小壁厚控制在0.3mm以上，避免打印过程中出现结构翘曲、断连的问题；如果是面向建筑领域的大尺寸构件加工，单胞尺寸则需要根据板材的折弯、焊接工艺边界调整，避免出现过小的折弯半径导致板材开裂。在单胞建模完成后，需要根据实际构件的外形轮廓对周期阵列后的整体结构进行裁剪，裁剪过程中需要保留曲面的连续性，不能出现截断后的尖锐棱角，避免在裁剪边界处产生新的应力集中点。从功能特性来看，该曲面除了基础的承力减重特性外，还具备优异的流体混合特性，连续平滑的曲面通道能够让流体在流经结构时不断产生分流、合流，不会出现流动死区，这一特性让它在微流控芯片、化工反应器的内部流道设计中也有广泛应用，能够在很短的流道长度内实现多相流体的充分混合，大幅提升微反应器的反应效率。在吸能缓冲领域，该曲面的渐进变形特性能够让结构在受到冲击载荷时，从冲击端开始逐层压溃，不会出现传统点阵结构的瞬时整体失稳问题，吸能过程的力值曲线更加平稳，能够有效降低冲击过程中的峰值加速度，适合作为高速载具的碰撞吸能结构、贵重设备的缓冲防护结构使用。从安装边界的适配性来看，这类曲面结构在与其他构件连接时，需要在连接区域设计实体过渡段，将曲面结构平滑过渡到实体安装面，过渡段的长度通常不小于3倍的单胞尺寸，避免连接区域出现刚度突变，导致连接部位在循环载荷下出现疲劳断裂。

　　在进行结构仿真验证时，不能采用传统梁单元对点阵结构的简化仿真方法，需要对曲面结构进行实体网格划分，重点关注曲面曲率变化较大区域的应力分布，根据仿真结果调整局部的曲面壁厚，优化结构的应力分布均匀性。很多初次接触TPMS结构的设计人员容易陷入一个误区，就是盲目追求更小的单胞尺寸来提升结构的比强度，实际上单胞尺寸的选择必须匹配加工工艺能力与实际载荷工况，过小的单胞不仅会大幅提升加工难度、增加制造成本，还会导致结构内部的孔隙过小，在金属3D打印过程中出现粉末残留无法清理的问题，反而会降低结构的实际力学性能。

　　针对不同的应用场景，还可以对Schwarz H曲面的函数参数进行调整，改变曲面的孔隙率、曲率分布，比如用于吸能场景时，可以设计成梯度孔隙率的结构，从冲击端到固定端孔隙率逐渐降低，实现刚度的梯度变化，进一步提升吸能效率；用于换热场景时，可以调整曲面的曲率，增加流体在流道内的湍流程度，提升换热效率。这类曲面结构的设计难点不在于几何形态的生成，而在于如何将纯数学的几何形态与实际工程的工艺边界、受力需求、安装要求结合起来，让理论上的极小曲面真正成为能够满足工程使用要求的实体结构，而不是停留在可视化层面的几何展示品。在建模过程中，还需要注意曲面的法向一致性，避免出现曲面法向翻转导致的模型壁厚生成错误，尤其是在进行多单胞阵列拼接时，需要检查相邻单胞之间的曲面连接是否连续，不能出现缝隙、重叠的问题，否则会导致后续的3D打印切片、工程出图出现错误。对于面向3D打印的结构设计，还需要在结构的合适位置设计粉末排出孔，对于封闭的曲面夹层结构，排出孔的直径通常不小于2mm，位置选择在结构打印时的最低点，保证打印完成后内部的残留粉末能够完全清理干净，避免残留粉末在结构内部形成多余的质量，影响结构的动态力学性能。
