马拉卡纳足球场建筑沙盘结构设计

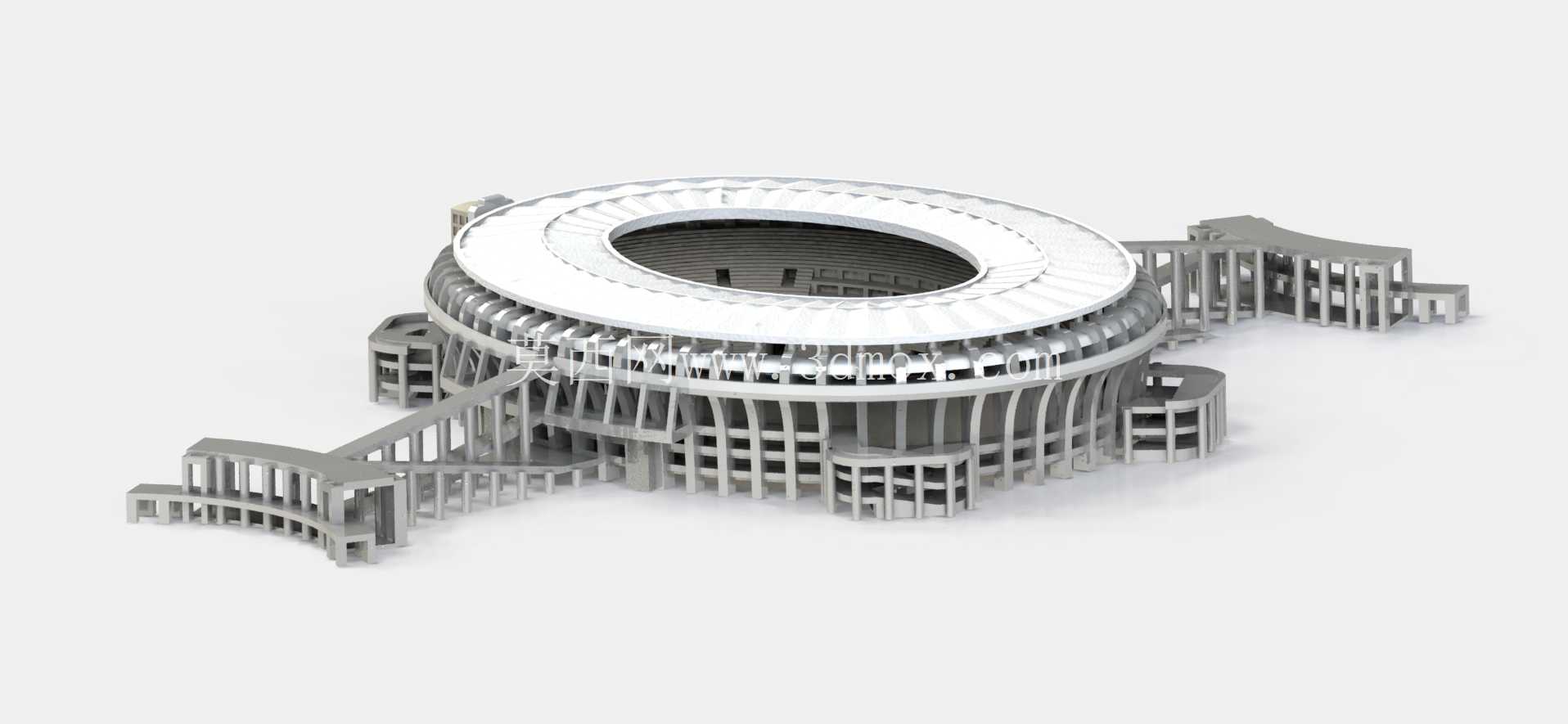

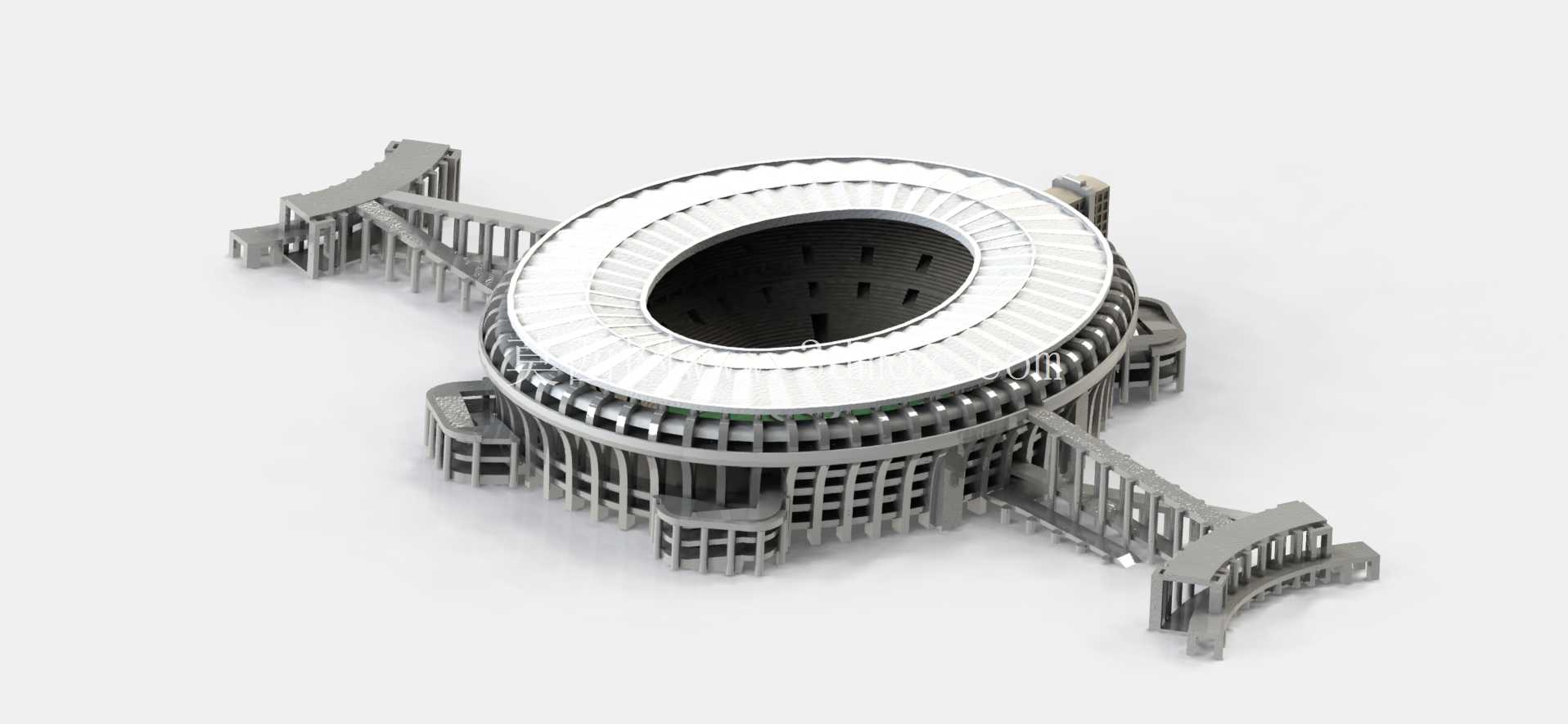

本次呈现的马拉卡纳足球场微缩沙盘模型，核心服务于体育建筑展示、3D打印实体制作、场馆科普展陈等场景，在文旅场馆展示区、建筑院校教学教具、体育文化周边开发领域都有明确的落地用途。从结构设计逻辑来看，模型完全还原了原型场馆的椭圆环形主体布局，外圈的放射状支撑结构与主体看台做了分体式建模处理，既方便3D打印时拆分打印减少支撑耗材，也能保证各结构件的装配精度，避免一体打印时悬挑结构出现翘曲变形问题。

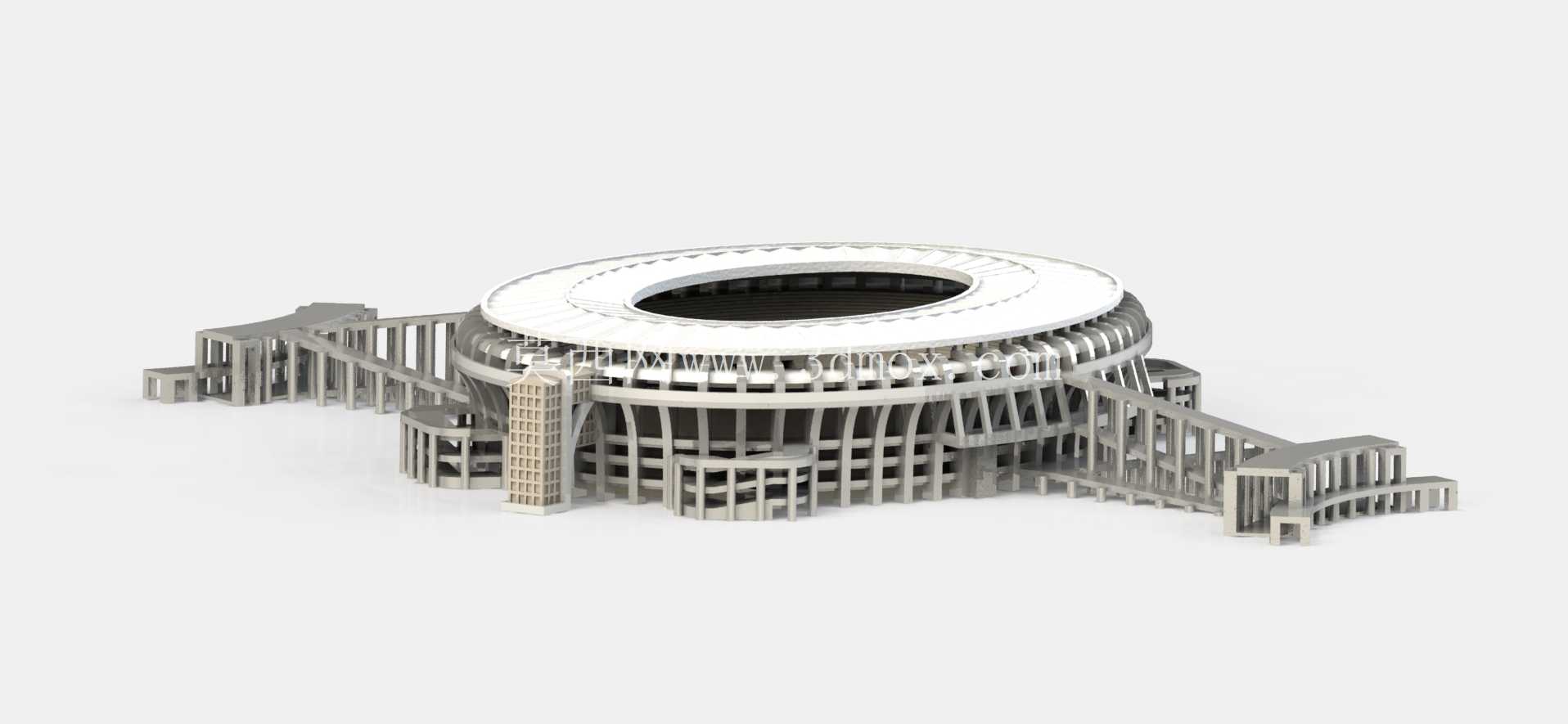

模型的主体看台部分做了分层结构设计，从最外圈的环形外立面格栅到内部逐层抬升的观众席台阶，每一层的台阶高度、格栅间隙都按照等比例缩放后的尺寸做了参数化排布，既保证视觉上的还原度，也控制了打印时的壁厚，所有外露结构的壁厚都控制在1.2mm以上，满足FDM3D打印的最小成型强度要求，不会出现打印后结构断裂的问题。场馆顶部的环形挑檐做了薄壁圆弧过渡，挑檐下方的支撑肋条按照原型的放射状排布，每根肋条的截面尺寸都做了适配缩放，避免打印时出现细肋条坍塌的情况。

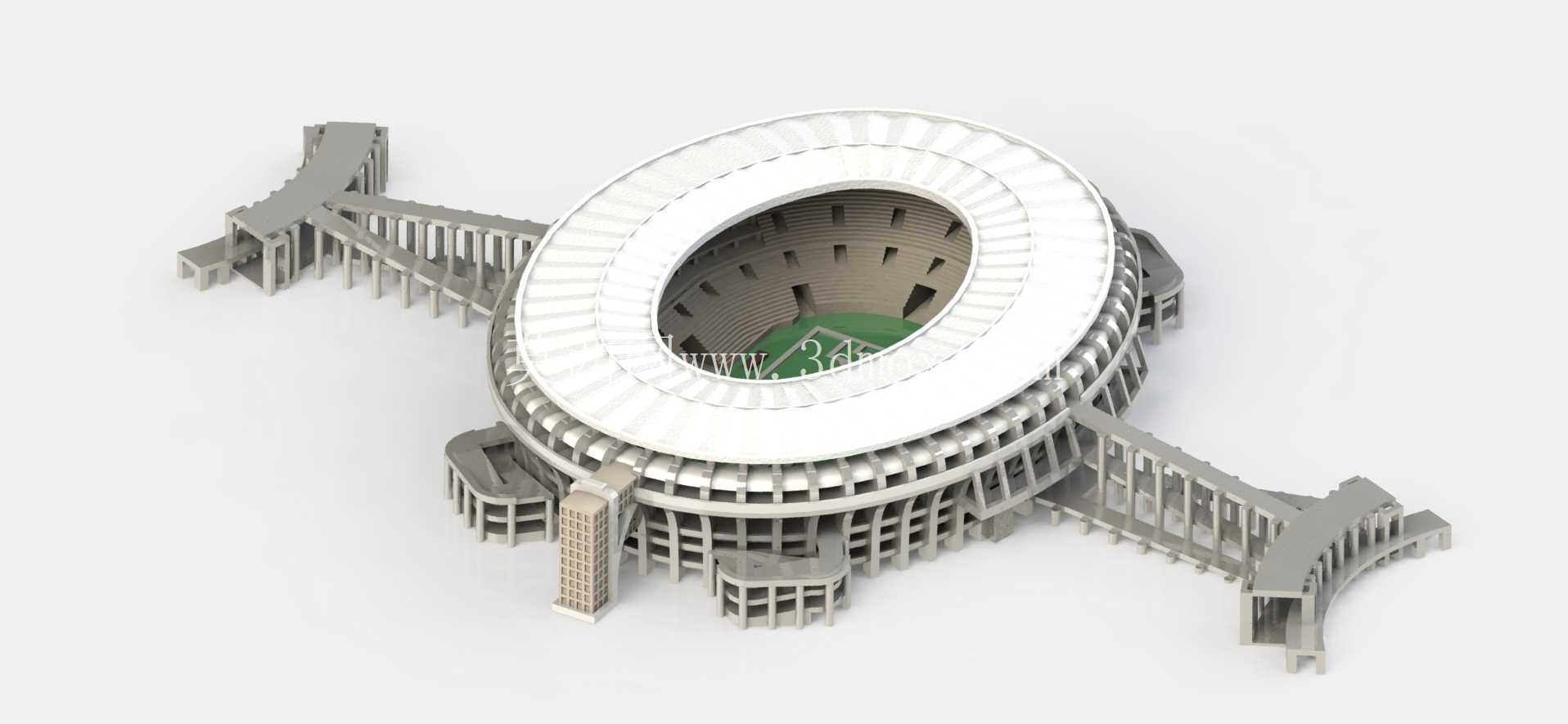

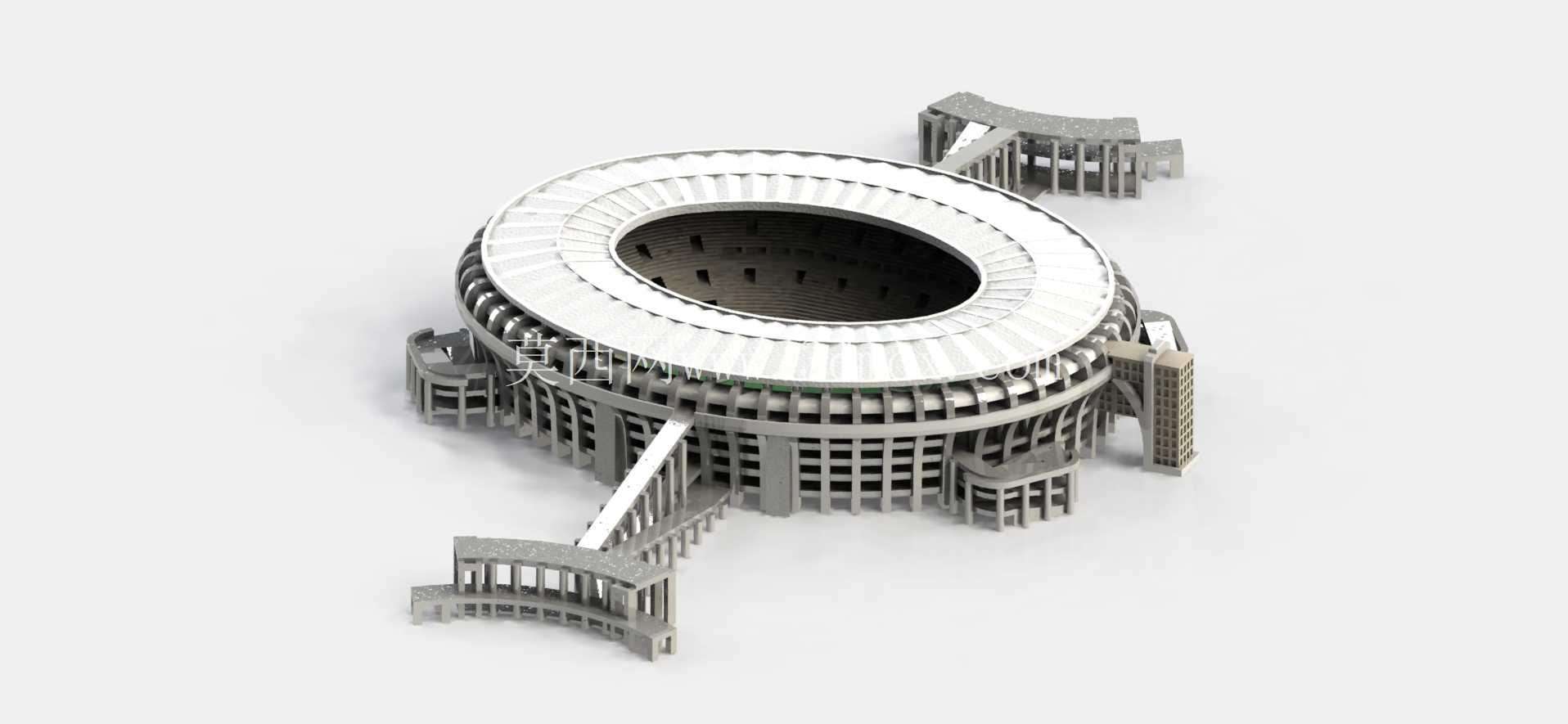

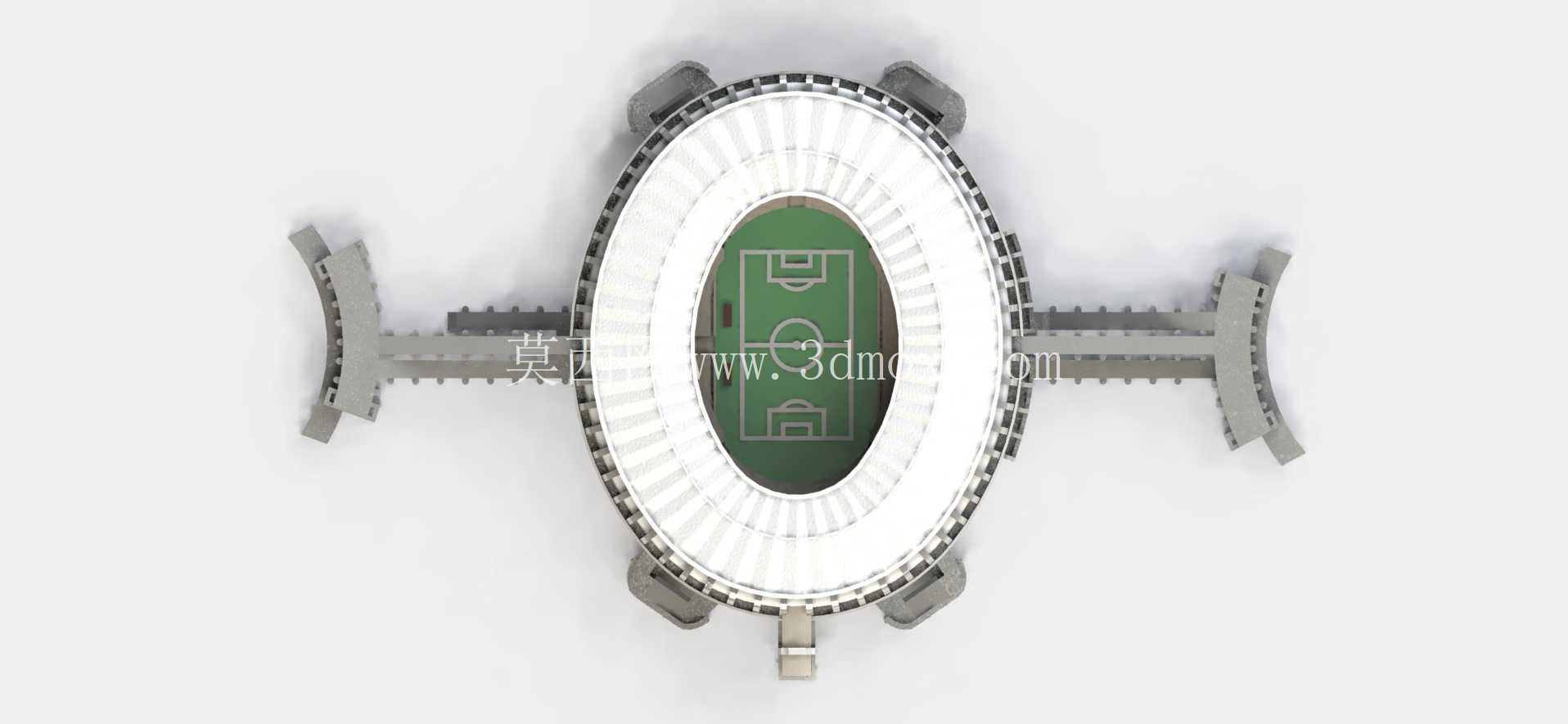

场馆中心的比赛场地做了下沉式平面设计，与最内层看台的衔接处做了0.2mm的台阶差，方便后期实体制作时粘贴仿真草皮饰面，不会出现饰面边缘起翘的问题。四个方向的外接引桥结构做了独立的装配定位榫，每个榫头的尺寸公差控制在0.1mm，与主体场馆外圈的对应卯槽配合后，不需要额外粘接就能实现预固定，方便后期喷涂上色时拆分处理不同材质的饰面。引桥部分的阶梯结构与侧面的支撑立柱做了一体化建模，立柱的排布密度按照原型的结构比例缩放，既保证引桥部分的结构强度，也不会因为立柱过密导致打印时出现粘连问题。

从安装边界来看，整个模型组装完成后整体为椭圆形态，长轴方向的最大尺寸控制在320mm，短轴方向最大尺寸控制在290mm，整体高度控制在85mm，适配常规的220*220mm打印尺寸平台，拆分后的单个部件最大尺寸不超过200mm，普通桌面级3D打印机就可以完成全部部件的打印制作。模型的所有转角位置都做了0.3mm的圆角过渡，避免打印后出现锐边割手的问题，同时也减少了打印时的应力集中，降低部件冷却后出现开裂的概率。

在功能适配性上，模型预留了顶部灯光安装的走线槽，环形挑檐的内侧预留了1.5mm宽的环形凹槽，可以嵌入软质LED灯条，实现场馆内部的照明效果，走线槽从其中一个引桥的内部空腔延伸到底部，不会破坏模型的外观完整性。底部做了2mm厚的环形安装底座，底座上预留了四个直径3mm的定位孔，可以直接固定在展示台面上，避免展示过程中出现移位。看台部分的分层结构也支持后期添加微型观众人偶配件，进一步提升模型的展示真实感。

设计过程中针对3D打印的工艺特性做了多处优化，所有悬挑结构的角度都控制在45度以上，减少打印时需要添加的支撑数量，降低后期打磨处理的工作量。外立面的格栅结构做了0.8mm的间隙控制，既保证视觉上的通透感，也不会因为间隙过小导致打印时出现堵头、拉丝的问题。不同部件的拼接面都做了磨砂面处理，增加粘接时的接触面积，提升组装后的整体结构强度。
