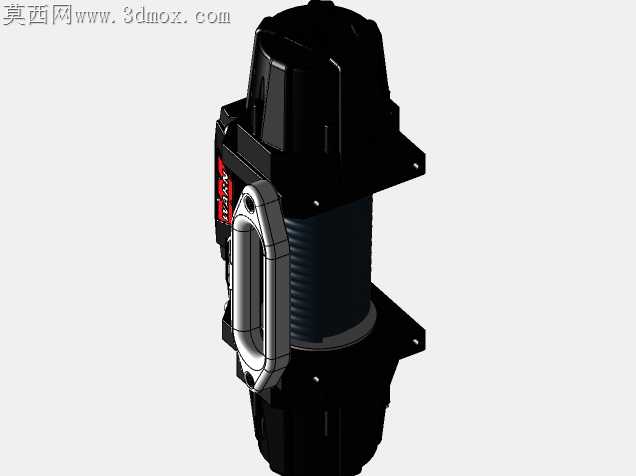

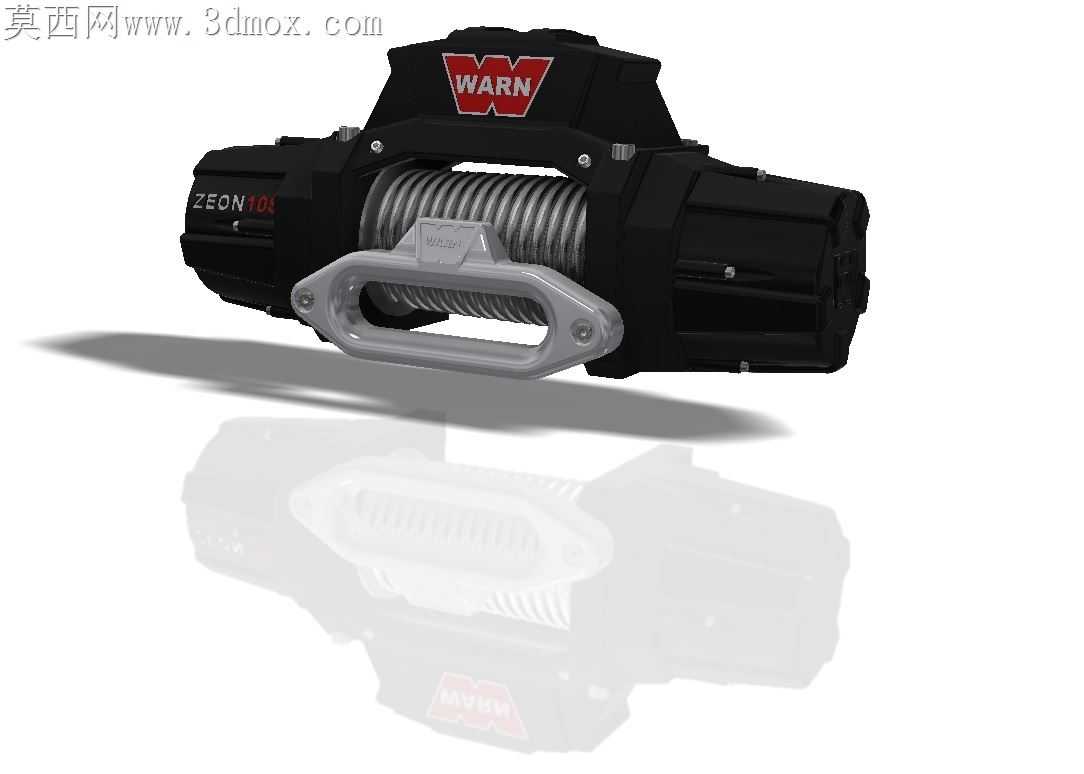

WARN ZEON 10越野车载电动绞盘结构设计

越野场景下绞盘长期暴露在泥水、颠簸冲击、大载荷瞬时牵拉的复杂工况里，传统绞盘的导绳器与箱体衔接处常因应力集中出现焊缝开裂、绳槽偏磨的问题，这款绞盘的结构设计从加工适配角度做了多处针对性调整。铸铝导绳器的安装耳座没有采用常规的直角过渡结构，而是在耳座与导绳架衔接处做了R3.5的圆弧过渡，数控铣削加工时可以直接用球头刀一次走刀成型，不用额外做清根工序，既减少了加工应力残留，也能避免越野颠簸中应力集中导致的耳座断裂。卷筒两端的轴承座采用了分体式压装结构，没有和卷筒本体做一体化铸造，加工时可以分别对卷筒绳槽、轴承座内孔做精车处理，压装时选用H7/k6的过渡公差，既保证了卷筒转动时的同轴度，也避免了一体化结构加工时绳槽与轴承孔同轴度超差导致的运转卡滞、钢丝绳偏磨问题。电机端盖的散热筋没有做等厚设计，靠近定子绕组的位置筋条厚度增加1.2mm，边缘位置逐步收薄，压铸成型时能减少铝液充型过程中的冷隔缺陷，后续CNC精加工端面时也不会因为筋条厚薄不均导致的装夹变形影响端盖平面度。控制盒的接线端子预留了0.8mm的密封胶槽，装配时可以直接嵌入三元乙丙橡胶密封圈，不用额外涂覆密封胶，既提升了涉水场景下的防护等级，也方便后期维修时的拆装操作。离合器拨叉的滑动接触面做了微弧氧化处理，表面硬度达到HV450以上，不用额外加装铜套就能耐受频繁切换离合时的磨损，减少了装配零件数量，也降低了野外使用时的故障概率。绞盘主体的安装脚座做了下沉式螺栓孔设计，螺栓拧紧后头部完全沉入脚座平面内，不会因为越野行驶中飞溅的石块撞击导致螺栓头部变形无法拆卸，脚座与箱体衔接处的加强筋采用了变截面设计，从箱体处的8mm厚度逐步过渡到脚座端面的5mm，既保证了牵拉时10000磅额定载荷下的结构强度，也不会因为筋条过厚导致压铸时出现缩孔缺陷。钢丝绳出绳口的导绳轮采用了双轴承支撑结构，相比单轴承支撑的结构，能承受更大的侧向牵拉载荷，不会因为斜向拉拽导致导绳轮变形卡滞，导绳轮的绳槽做了圆弧抛光处理，表面粗糙度达到Ra1.6，能减少钢丝绳牵拉时的磨损，延长钢丝绳使用寿命。
