越野车辆用高间隙半径臂结构设计

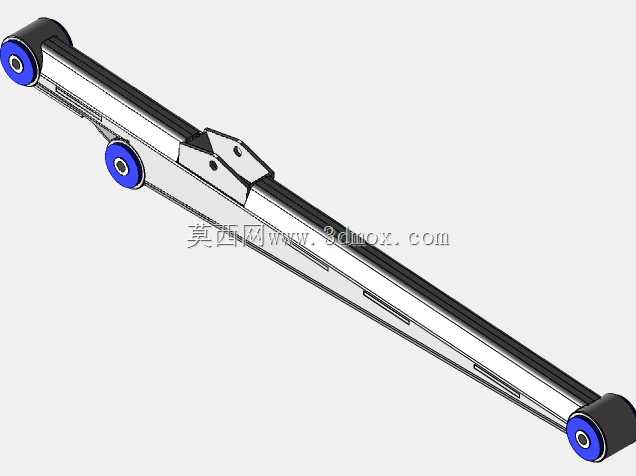

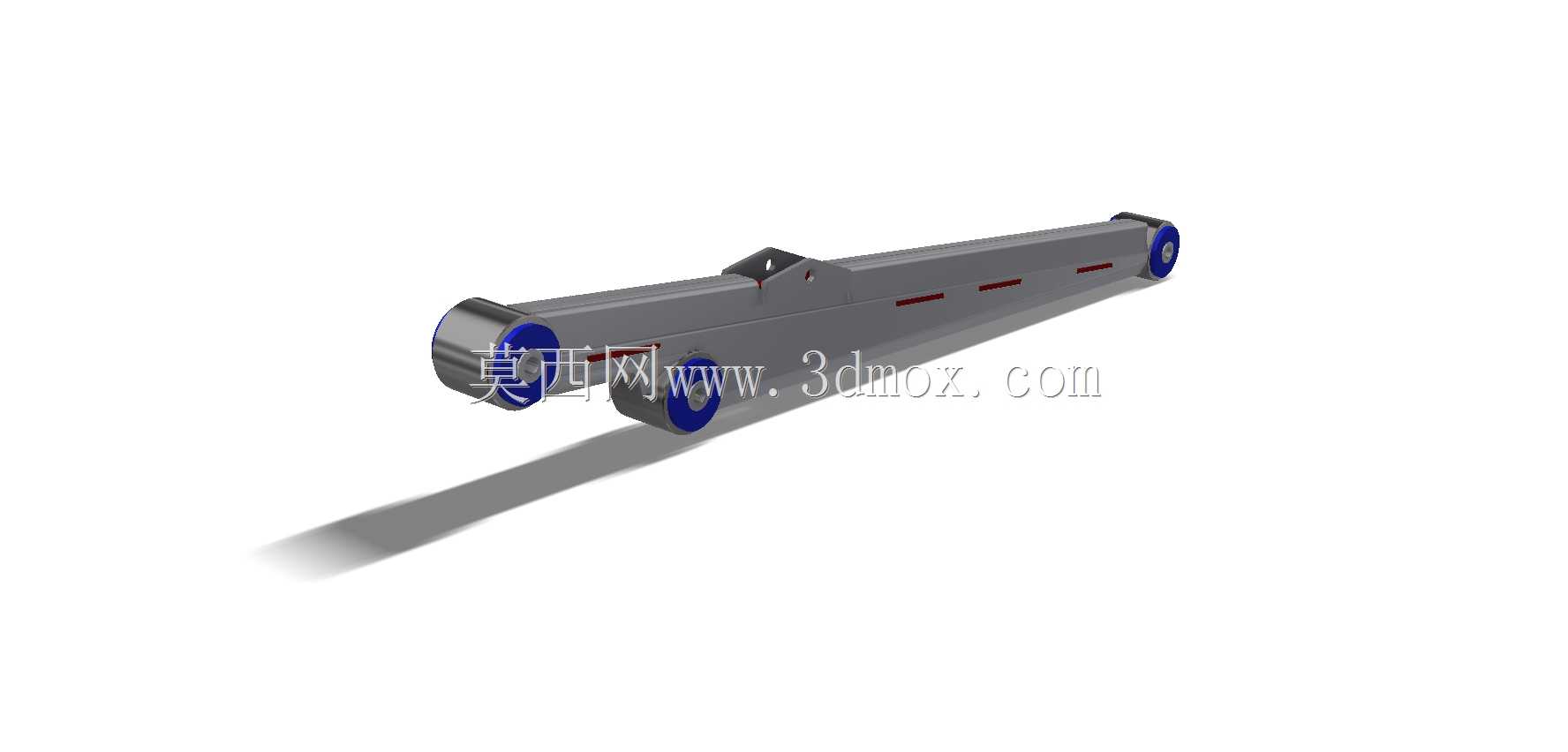

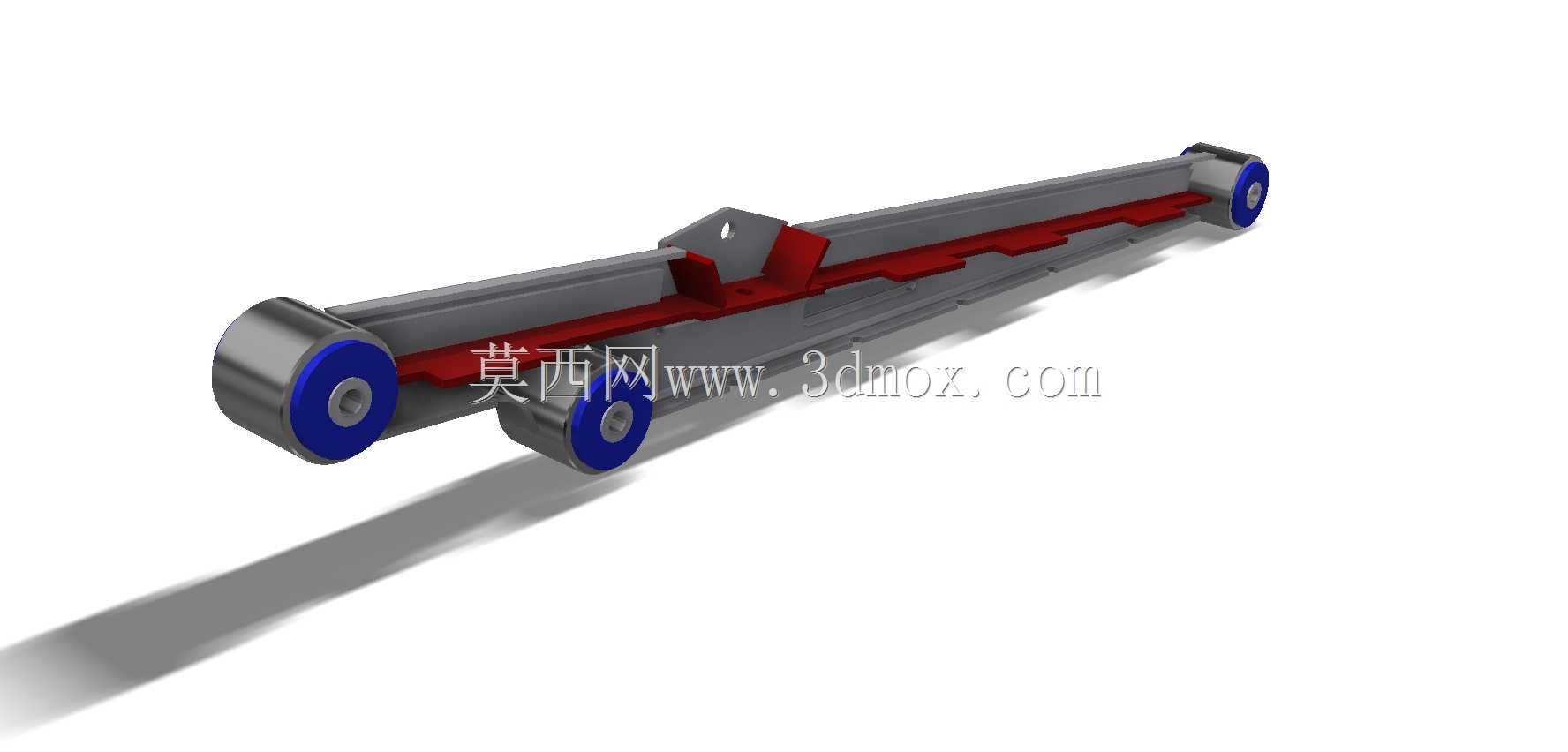

该半径臂属于非承载式越野车辆底盘悬挂系统的核心传力构件，主要适配大离地间隙需求的越野使用场景，安装位置位于车桥轴体顶部，承担车轮与车架之间的纵向力传递、悬挂行程导向功能，区别于普通公路车辆的摆臂结构，这款构件在设计阶段优先考量非铺装路面的大冲击载荷耐受能力，以及极限交叉轴工况下的运动避让边界。从结构设计逻辑来看，构件主体采用长条形等截面箱型结构布局，两端设置同轴铰接安装位，其中一端铰接位对接车桥轴端安装座，另一端对接车架纵梁的铰接支座，铰接位置内嵌耐磨衬套安装空间，预留的衬套压装尺寸可满足常规金属橡胶复合衬套的压装公差要求，无需额外加工适配即可完成衬套装配。主体箱型结构的壁厚设计兼顾轻量化与抗扭需求，在非铺装路面行驶时，车轮受到的纵向冲击会通过臂体直接传递至车架，箱型截面的抗扭特性可避免臂体在侧向力作用下发生扭转变形，同时长条形的臂身走向完全避让悬挂跳动的极限行程边界，在车轮最大上跳、最大下跳行程内均不会与周边的减震器、制动管路、车架加强筋发生运动干涉。臂身上设置的几处凸起安装座，分别用于固定制动管路固定卡扣、减震器下安装支座的限位挡块，安装座的位置经过运动校核，在悬挂全行程运动过程中，固定在其上的管路与部件均不会出现拉扯、剐蹭问题。两端铰接点的中心距尺寸经过底盘悬挂动力学参数匹配，对应的悬挂纵向刚度特性可满足越野场景下的冲击缓冲需求，安装法兰面的平面度公差控制在合理范围，可保证铰接安装后无附加装配应力，避免长期交变载荷下出现连接螺栓断裂、臂体安装位开裂的问题。臂体表面的标识槽用于装配时的对位标记，可帮助装配人员快速确认安装方向，避免反向装配导致的悬挂运动干涉问题。在实际越野工况下，这款半径臂可承受车轮腾空落地时的峰值纵向冲击载荷，高间隙的结构设计让车辆在通过乱石、坑洼路面时，臂体本体不会直接与路面凸起物发生磕碰，相比普通城市SUV的悬挂摆臂，其最小离地间隙提升幅度可满足硬核越野的通过性需求，适配的车型涵盖硬派越野巡逻车、定制改装越野车辆以及复古四轮越野马车等多种需要大离地间隙的车型，安装接口尺寸可兼容多款日系、美系硬派越野车的车桥安装位，无需对车桥或车架进行打孔、焊接改造即可完成替换安装。
