带安装座一体式管路密封塞结构设计

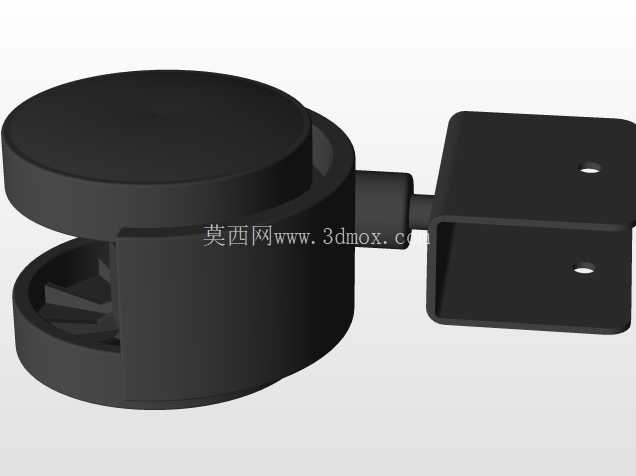

　　这款带侧装固定座的密封塞，主要面向低压流体管路、设备预留工艺孔的日常封堵场景，在小型液压站油路预留口、气动回路闲置接口、户外机柜穿线孔封堵等工况下都能适配，相比传统无固定结构的橡胶塞，它能避免设备运行振动导致塞体脱落、密封失效的问题。从结构设计逻辑来看，主体塞体采用圆柱中空框架式结构，而非实心塞设计，一方面能减少材料用量降低单件成本，另一方面中空结构可在塞入对应孔径时提供足够的弹性变形余量，适配孔径存在小幅公差的安装场景，塞体外壁的环形凸棱结构，能在塞体压入安装孔后与孔壁形成多道线性密封，阻挡粉尘、水汽、少量油污进入设备内部，同时增加塞体与孔壁的摩擦力，防止松脱。

　　侧置的方形安装座是这款塞子的核心差异化设计，安装座上预留两个对称的安装通孔，可通过自攻螺丝或者小规格螺栓将整个塞体固定在安装孔周边的设备面板上，即使遇到管路内存在小幅背压、或者设备长期处于高频振动工况，塞体也不会被顶出或者震落，安装座与主体塞体之间通过短圆柱连接段过渡，连接段做了圆弧倒角处理，避免应力集中导致连接部位断裂，同时给安装座的固定操作留出足够的操作空间，不会因为塞体紧贴面板导致螺丝无法顺利拧入。

　　在尺寸边界设计上，主体塞体的外径适配常规18-20mm直径的预留安装孔，塞体轴向长度控制在22mm，压入安装孔后端面与面板基本齐平，不会突出过多影响设备整体外观，也不会陷入孔内导致后续拆卸困难；侧置安装座的外形尺寸为30mm见方，两个安装孔的中心距为20mm，适配M3规格的固定螺丝，安装座厚度为4mm，具备足够的结构强度，拧紧螺丝时不会发生变形断裂。实际选型使用时需要注意，这款塞体的密封适配压力不超过0.1MPa，仅适合常压或者微压工况下的封堵使用，不能用于高压管路的密封，安装时需要先将塞体对准安装孔垂直压入，确认塞体端面与面板贴合后，再将固定螺丝穿过安装座的通孔拧入面板对应的预制螺丝孔，不要先拧固定螺丝再压塞体，避免塞体偏斜导致密封失效。

　　塞体的中空框架内部设置了十字形加强筋，既保证塞体径向有足够的支撑力，不会因为长期受压发生过度形变导致密封失效，又能保留足够的弹性变形量，适配安装孔±0.5mm的公差范围，降低对安装孔加工精度的要求，在普通钣金冲孔、塑料件注塑孔的场景下都能直接使用，不需要额外对孔位进行二次精加工。从建模细节来看，所有棱角位置都做了R0.5-R1mm的圆角处理，没有尖锐的棱角，一方面是避免安装操作时划伤操作人员，另一方面也能减少应力集中点，提升塑料件注塑成型时的良品率，避免尖角位置出现缺胶、内应力过大导致后期开裂的问题；塞体外壁的密封凸棱高度设计为0.8mm，角度为15度，压入时凸棱会顺着压入方向变形，减小安装阻力，拔出时凸棱会反向卡住孔壁，需要施加一定的外力才能拔出，配合侧装固定座的固定作用，完全能满足常规工业设备的封堵防护需求。
