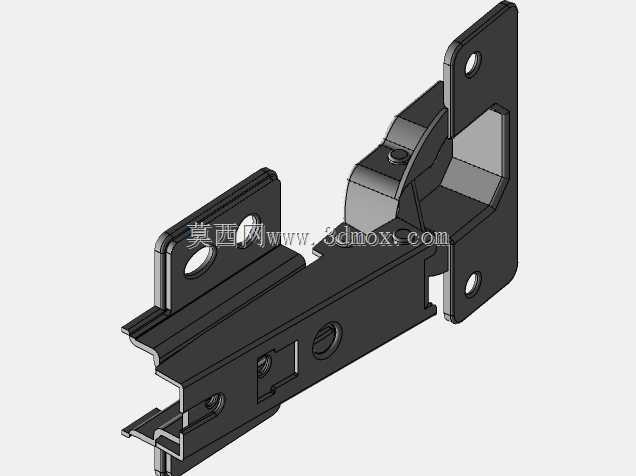

家具柜门隐藏式阻尼缓冲铰链结构

这款铰链是面向定制家具、全屋整装场景开发的核心连接构件，主要承担柜体与柜门之间的活动连接功能，适配市面上绝大多数16-25mm厚度的板式柜门，包括密度板、颗粒板、多层实木板等常见家具板材，在衣柜、橱柜、卫浴柜、电视柜等平开式柜门产品中应用广泛，能够在日常高频次的柜门开合动作中，长期保持稳定的连接强度与顺畅的转动体验。从功能特性来看，这款铰链采用了隐藏式内嵌安装的结构设计，闭合状态下完全收纳于柜体与柜门的侧边缝隙内，不会外露金属构件破坏家具整体外观一致性，同时自带的阻尼缓冲结构能够在柜门关闭到最后30度行程时自动介入，通过内置的阻尼油腔抵消柜门的闭合冲击力，既避免了大力关门产生的碰撞噪音，也能防止夹手风险，对有孩童的家庭使用场景十分友好。在设计思路层面，这款铰链充分考虑了家具安装的实际公差适配需求，底座部分预留了前后、上下两个维度的调节余量，安装师傅可以通过调节螺丝在±3mm范围内微调柜门的安装位置，快速修正柜体开孔偏差、板材形变带来的柜门缝隙不均、高低错位问题，大幅降低现场安装的调试难度。结构上采用多片式冲压钢板叠加铆接的工艺，转动关节处加装了耐磨衬套，能够承受超过10万次的开合循环测试，长期使用也不会出现松垮、下垂的问题。外形尺寸方面，这款铰链闭合状态下整体长度为110mm，底座安装孔位横向间距为45mm，竖向间距为32mm，柜门侧的安装杯孔直径为35mm，开孔深度为12mm，安装时需要在柜门侧边距离边缘3-6mm的位置开出对应的杯孔，柜体侧的底座可以选择螺丝固定或者免打孔预装的方式适配不同安装需求，整体安装边界预留充足，不会和柜体内的层板、抽屉等内部构件产生干涉，适配性极强。
