多格竖向分隔式玻璃采光围护构件

该构件主要应用于民用建筑、小型商用建筑的顶面采光区域，也可适配阳光房、室内中庭的侧部采光围挡场景，替代传统实体屋面实现自然采光引入，同时兼顾围护结构的基础防护性能，在低层建筑改造、独栋住宅采光优化项目中适配性较强。从实际使用场景来看，这类多格竖向分隔的采光构件，既可以作为坡屋面的采光段嵌入屋面瓦材区间，也可作为垂直立面的高窗段安装于墙体上部，解决大进深空间自然采光不足的问题，减少日间人工照明的能耗。

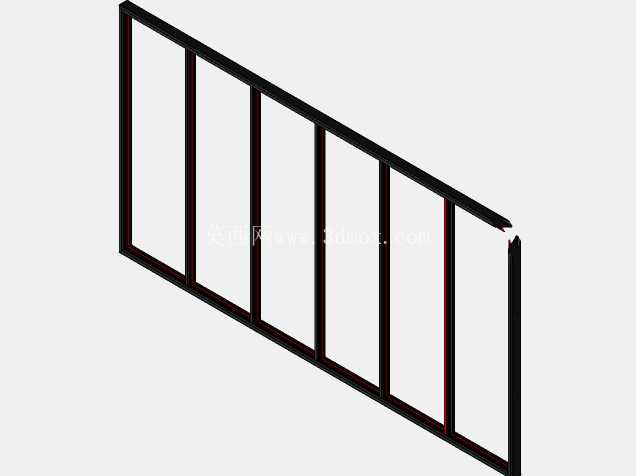

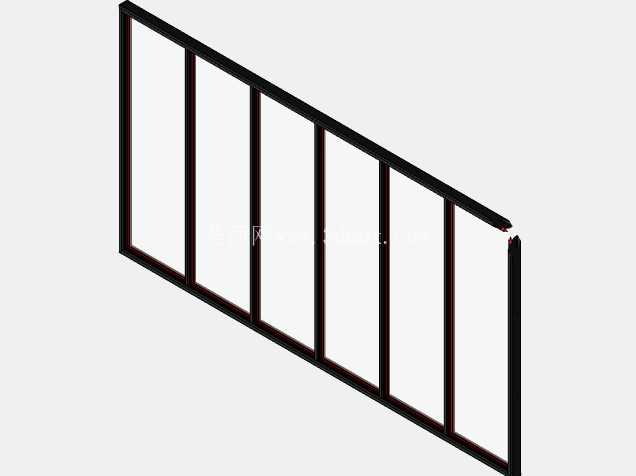

从功能特性层面看，该构件采用等距竖向框条分隔的结构形式，单块玻璃面板的长宽比控制在合理区间，既避免了大尺寸玻璃面板的抗弯刚度不足问题，也减少了横向框条对视线和光线的遮挡，竖向线条的视觉延伸感也能适配多数现代建筑的外立面设计风格。框架部分采用闭合式型材截面，自身具备足够的抗扭刚度，能够承受常规屋面荷载下的风压、积雪载荷，以及日常清洁维护时的人员临时倚靠载荷，玻璃嵌装槽预留了密封胶打注空间，安装时可通过耐候密封胶实现玻璃与框架的柔性连接，抵消温度变化带来的型材与玻璃线膨胀系数差异，避免长期使用后出现密封失效漏水的问题。

设计思路上，该构件优先考虑了现场安装的适配性，整体采用分段拼接的逻辑，单段框架的长度可根据现场洞口尺寸灵活裁切，竖向分隔框条采用统一截面规格，减少了型材开模的种类，降低生产加工的复杂度。玻璃面板采用嵌装式固定，无需额外的外置压条，外视面整洁无凸起，减少了积灰积水的死角，降低后期维护清洁的难度。框架端部预留了与建筑主体结构连接的安装孔位，可通过角码、膨胀螺栓直接与屋面檩条或墙体圈梁固定，安装时无需额外焊接作业，适配装配式施工的作业要求，能够有效缩短现场安装的工期。

从安装边界与尺寸适配角度看，该构件的整体框架厚度控制在常规围护结构的厚度区间内，与屋面防水层、保温层的衔接节点可直接套用通用采光顶的构造做法，无需单独设计特殊的收边构件。竖向分格的间距经过优化，既保证单块玻璃的尺寸符合常规民用建筑玻璃的采购规格，减少定制玻璃的额外成本，也让框条的分布密度符合结构受力要求，在常规50年一遇的风压工况下，框条的最大挠度控制在规范允许的范围内，不会出现肉眼可见的变形。构件的断面设计考虑了排水坡度的适配，当作为屋面采光构件安装时，框架上表面的导水筋可引导雨水顺着坡度流向排水天沟，避免框条接缝处出现积水倒灌的问题；作为立面采光构件安装时，框条的外侧挡边高度可阻止雨水顺着玻璃面渗入室内，密封胶条的嵌装槽设置在框体的室内侧，减少胶条长期受紫外线照射老化的概率，延长密封系统的使用寿命。

在结构细节处理上，竖向框条与上下横向主框的连接采用榫接加紧固件固定的方式，连接节点的抗剪强度能够满足整体框架的受力要求，避免长期受温度应力、风振荷载影响出现节点松动的问题。玻璃与框体之间的间隙设置了弹性垫块，垫块位置对应玻璃的受力支撑点，避免玻璃直接与硬质金属框接触，在受外力冲击、温度变形时起到缓冲作用，降低玻璃自爆的风险。整体构件未设置额外的开启扇结构，属于固定型采光围护构件，适合对采光要求高、无需通风开启的安装区域，结构可靠性高于带开启扇的采光构件，后期维护成本更低。
