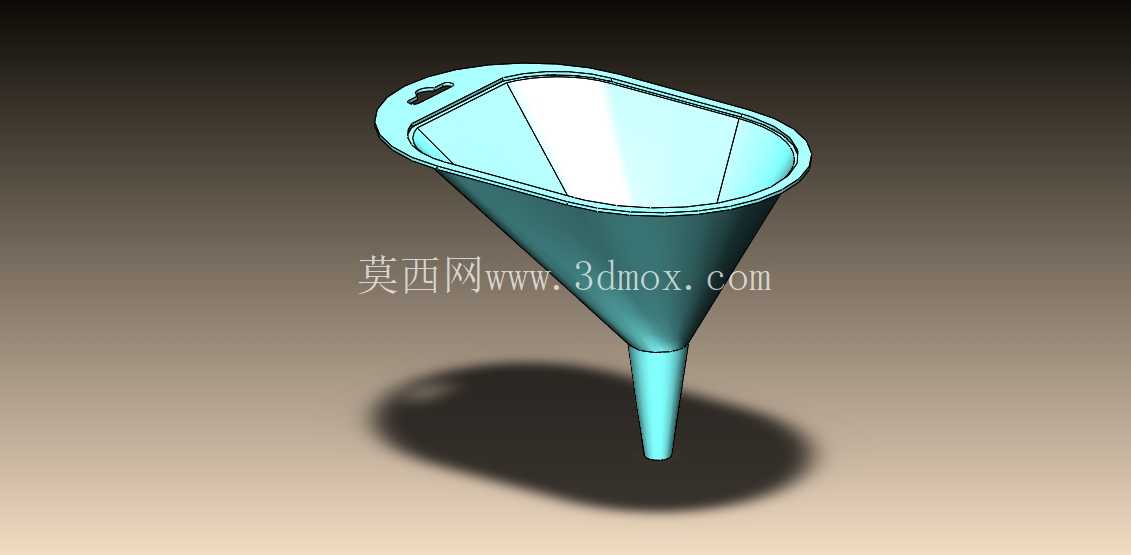

带挂孔导流漏斗结构设计方案

日常生产与生活场景中，小口径容器的液体、粉体分装作业一直存在易洒漏、导流精度差的痛点，这款带挂孔的锥形导流漏斗，正是针对这类分装场景开发的实用导流构件。从实际使用场景来看，它既可以适配家庭场景中食用油、清洁液向窄口瓶的分装，也能满足小型机加工车间切削液、润滑油的设备加注作业，甚至实验室化学试剂的定量转移也能使用，覆盖了民用、小型工业作业、实验室等多场景的导流需求。

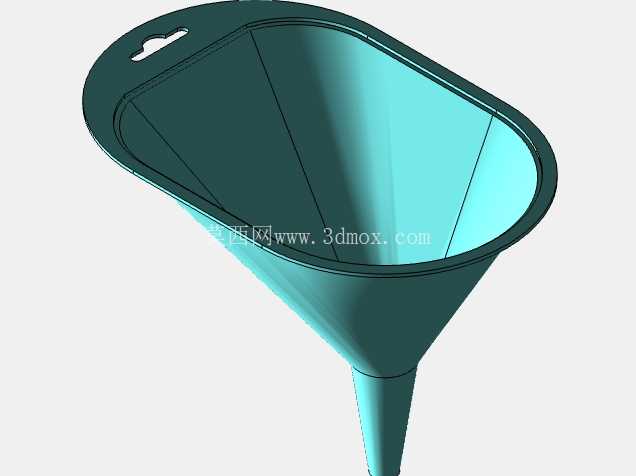

在功能特性设计上，这款漏斗没有采用传统漏斗的光滑直锥结构，首先在上沿位置做了外翻的卷边强化处理，避免手持施力时边缘割手，同时卷边结构能提升上口的结构刚度，长期使用不会出现锥口变形导致的贴合缝隙问题。上沿一侧预留的一体化挂孔，是针对收纳场景做的优化，作业完成后可以直接挂在墙面挂钩、工位挂杆上，不需要额外配置收纳盒，沥干残留液体的同时也能减少作业台面的占用，避免残留液体积存滋生细菌或污染台面。锥体内壁做了微弧度的顺滑过渡，没有传统直锥面的折角死角，液体或粉体流过时不会在折角位置残留堆积，既减少了导流物料的浪费，也能降低后续清洁的难度，尤其是分装粘稠类液体时，顺滑内壁能让流体依靠自重快速下落，不会出现粘壁断流的情况。下口的导流嘴做了等径直段设计，长度控制在15mm左右，这个尺寸刚好能伸入多数窄口容器的瓶口内部，导流时不会因为流体冲力导致液体从瓶口缝隙溅出，直段外壁做了细微的磨砂处理，当需要搭配软管延伸导流时，软管可以紧密套在直段上，不会因为流体压力出现脱管问题。

从设计思路层面，整个构件采用等壁厚的薄壁结构设计，壁厚控制在1.2mm，既保证了整体结构的抗形变能力，手持施力时不会出现锥面凹陷，也能控制整体重量，长时间手持作业不会产生明显的负重感。建模过程中优先做了整体拔模角度的校验，锥面整体保持3度的拔模斜度，不管是采用注塑工艺批量生产，还是采用钣金旋压工艺加工金属材质的同款漏斗，都能顺利脱模，不需要额外做后期的结构修整。上口边缘的挂孔没有采用额外拼接的结构，而是和上口卷边做了一体化成型，挂孔位置做了圆角过渡，避免应力集中导致挂孔位置受拉扯开裂，经过受力模拟验证，挂孔位置可以承受5kg的吊挂重量，完全满足日常收纳吊挂的承重需求。

在尺寸与安装边界的考量上，这款漏斗的上口最大直径设计为120mm，这个尺寸刚好适配成年人单手持握的手掌跨度，手持时拇指和其余四指可以均匀施力在卷边位置，不会出现拿不稳滑落的情况。下口导流嘴的外径设计为12mm，可以适配内径13mm以上的所有窄口容器，覆盖了市面上绝大多数饮料瓶、机油壶、试剂瓶的瓶口尺寸，不需要额外搭配转接头就能直接使用。整体垂直高度为160mm，这个高度下锥面的倾斜角度刚好能让流体保持合适的下流速度，不会因为锥度过陡导致流体流速过快溅出，也不会因为锥度过缓导致流体在锥面滞留。整个构件没有额外的可拆卸配件，不需要组装就能直接使用，收纳时可以多个同型号漏斗嵌套叠放，10个叠放后的总厚度不超过80mm，非常适合批量备货的场景，不管是家用收纳还是车间工具柜存放都不会占用过多空间。

针对不同使用场景的适配性，这款结构在建模时预留了材质调整的空间，如果是民用食品接触场景，可以采用食品级PP材质生产，内壁做抛光处理就能满足食品安全要求；如果是工业场景加注油料、化学试剂，可以采用耐油耐腐的尼龙或者不锈钢材质生产，只需要调整壁厚参数就能匹配不同材质的加工要求，不需要改动整体的锥形导流结构。锥体内壁没有设置多余的挡板或滤网结构，保证了大流量的导流效率，每分钟的流体通过量可以达到12L，完全满足日常分装、加注的流量需求，如果需要过滤杂质，也可以直接在上口位置放置配套的滤网，不需要对漏斗本身做结构改装。实际测试中，这款漏斗在分装粘度为150cp的食用油时，不会出现断流、粘壁残留的问题，加注过程中液体完全顺着锥面流入下口，不会出现沿漏斗外壁流淌的“爬壁”现象，这得益于上沿卷边的挡流设计，即使流体冲到上口边缘，也会被卷边挡回锥面内部，不会溢出到外侧污染容器或作业台面。
