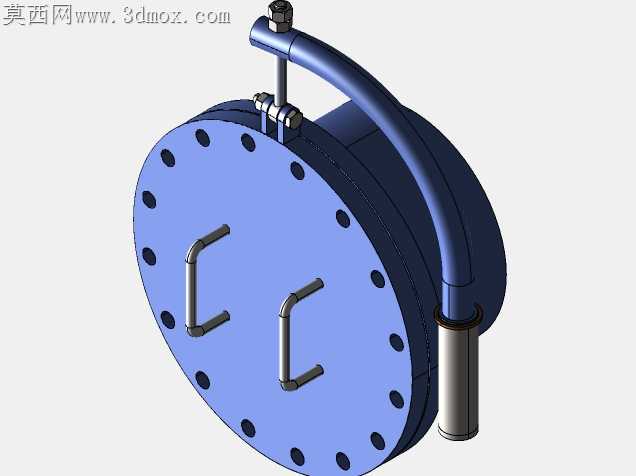

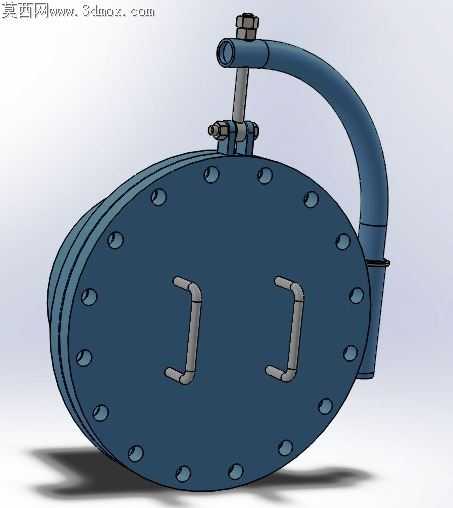

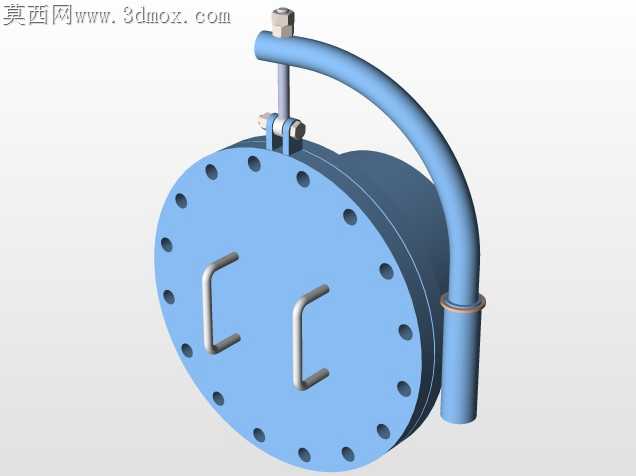

16度150#垂直人孔盖带弯臂吊柱结构

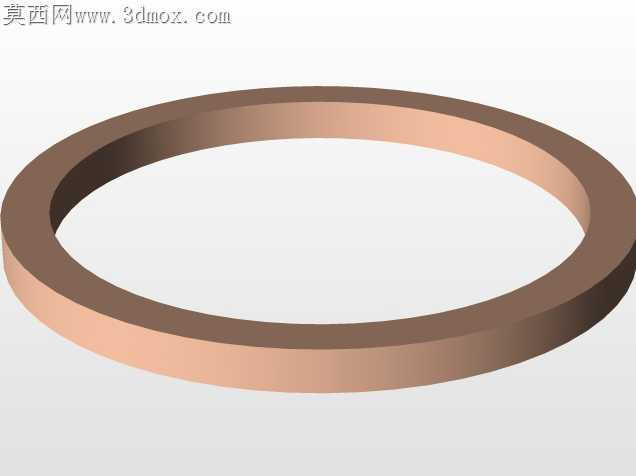

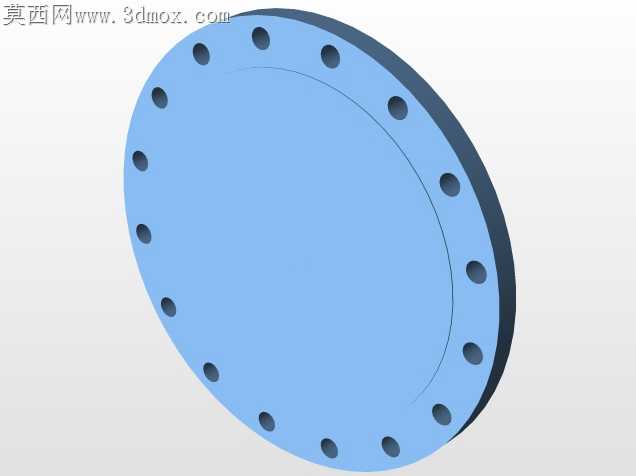

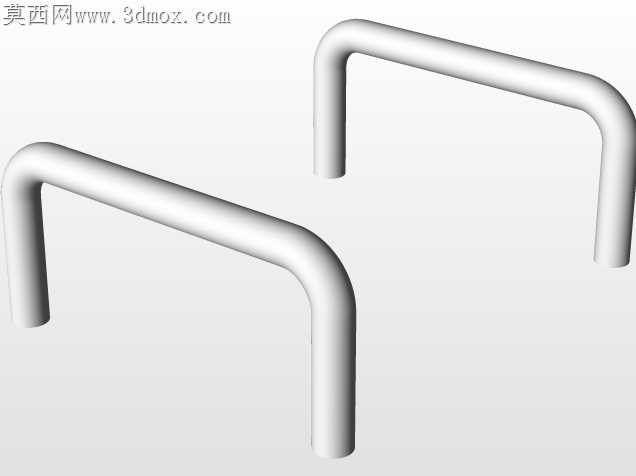

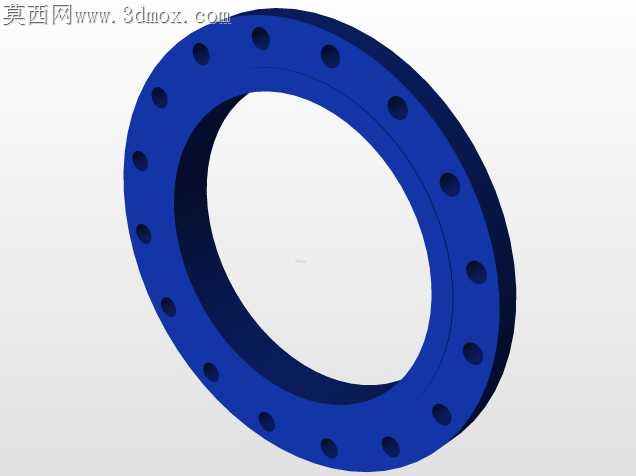

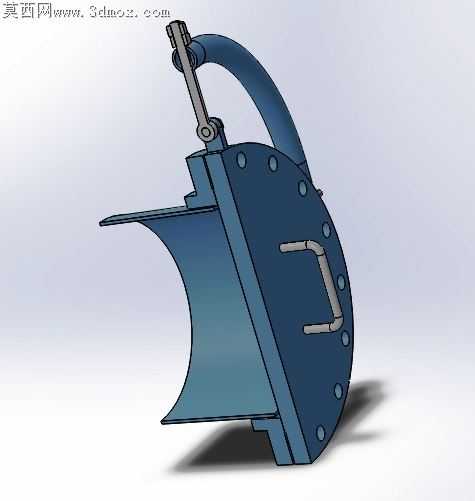

承压容器人孔的日常启闭检修，最容易出现的问题就是开盖后盖板磕碰密封面、吊臂转动卡涩、复位时螺栓孔对位偏差超差，这套16度斜置吊柱的人孔盖结构，从加工适配的角度把这些现场高频问题做了针对性的细节处理。盖板外缘的螺栓孔采用同基准一次装夹镗孔工艺，孔位公差控制在±0.1mm以内，避免现场安装时出现螺栓穿入困难、密封垫压合不均导致的泄漏隐患，密封面预留0.2mm的精车余量，可根据实际配装的密封垫片材质做最终精加工，适配橡胶垫、金属缠绕垫等不同密封件的压缩量要求。弯臂吊柱的圆弧过渡段没有采用等径弯管直接焊接的方案，而是做了变径加厚处理，弯曲段壁厚比直管段厚2mm，抵消弯管成型时的壁厚减薄量，同时吊柱与盖板的连接座采用嵌入式定位结构，焊接前先通过止口定位保证吊柱的16度倾斜角度精准，不会出现焊接变形导致吊臂转动时与容器外壁剐蹭的问题。盖板内侧的两个U型把手做了圆角倒钝处理，边缘留1.5mm的握持厚度，既保证开盖施力时的结构强度，又不会因为棱边过于锋利划伤检修人员的防护手套。吊柱顶端的注油孔采用内六角油塞封堵，日常维护时不用拆解吊臂就能加注润滑脂，避免转轴长期暴露在户外工况下出现锈蚀卡涩。盖板与吊臂的连接转轴处留了0.3mm的配合间隙，轴套采用自润滑铜质材料，即使长期不维护也能保证转动顺畅，不会出现开盖后盖板自行滑落的安全隐患。所有焊接位置都做了焊后去应力处理，避免后续使用过程中因为焊接残余应力导致盖板变形，破坏密封面的平面度。这套结构没有冗余的复杂零件，每个加工细节都对应现场使用的实际痛点，加工时不需要特殊工装，普通立式车床、钻床就能完成所有工序，加工成本可控，同时能满足常压到中低压容器的人孔使用要求，适配储罐、反应釜等各类需要定期开启检修的承压设备。
