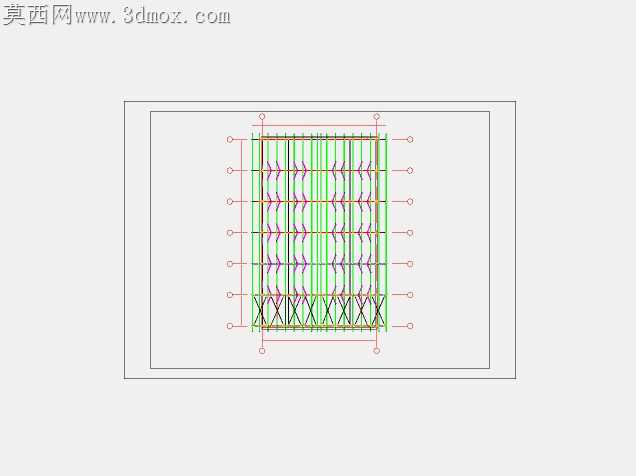

工业厂房钢结构屋顶支撑排布构造设计

现场钢结构屋顶安装最容易出现的隐患，往往出在混凝土环梁与上部钢构件的衔接节点，环梁预埋锚栓的定位偏差一旦超过3mm，后续桁架吊装就会出现强行对位的应力残留，遇上极端大风天气焊缝位置容易出现疲劳开裂。这套排布构造在桁架下弦与环梁衔接的位置预留了长圆孔调节余量，夹板采用双块夹装的形式，不需要在现场扩孔就能消化预埋阶段的定位误差，避免安装时的硬撬硬顶损伤构件防腐层。檩条的排布间距完全匹配常规屋面板的模数，相邻檩条之间的交叉支撑采用等边角钢制作，支撑端部的连接板提前在工厂完成冲孔，现场只需要穿入螺栓紧固即可，不需要在高空进行焊接作业，既降低了高空动火的安全风险，也能避免现场焊接烧坏镀锌层带来的后期锈蚀问题。桁架腹杆的排布避开了屋面板固定座的安装点位，不会出现后期打自攻钉时打到杆件的问题，底板铺设的平整度依托檩条上翼缘的统一标高控制，每段檩条的接头位置都设置在桁架上弦的节点处，不会出现檩条悬挑过长产生下挠的情况。夹装节点的螺栓间距经过受力验算，既不会因为间距过小造成板材局部压溃，也不会因为间距过大导致节点滑移，支撑的交叉点位置设置了专用的连接卡扣，不需要额外焊接缀板就能保证两根支撑杆的共同受力。现场安装时可以先将桁架逐段吊装就位，临时固定后再安装檩条形成平面刚度，最后安装交叉支撑完成整体受力体系的锁定，整个流程不需要大型设备长期占位，适合厂区改扩建时的不停产施工。构件的开孔全部采用工厂数控加工，孔位精度控制在0.5mm以内，现场不需要二次钻孔，所有连接构件都做了热镀锌处理，镀锌层厚度满足户外20年使用的防腐要求，夹板与杆件接触的位置增设了绝缘垫片，避免不同材质接触产生的电化学腐蚀。屋面板安装前可以直接在檩条上铺设保温层，不需要额外增设附加龙骨，整个构造的用钢量经过优化，比常规排布方案节省约8%的钢材，同时整体刚度还能提升12%左右，完全满足常规工业厂房的屋面荷载要求，哪怕是积雪厚度较大的北方地区，也不会出现杆件变形过大的问题。
