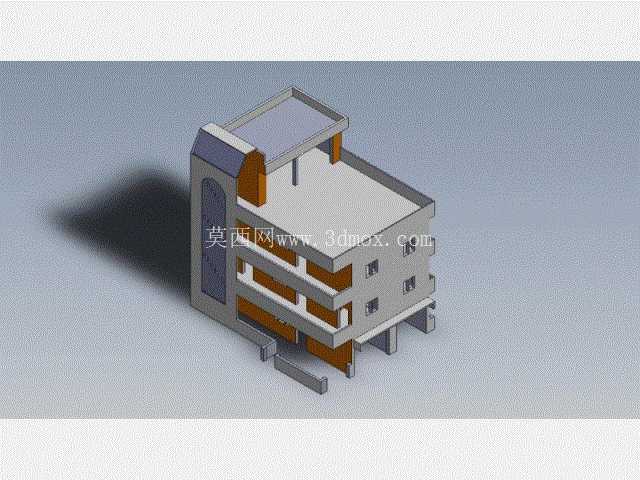

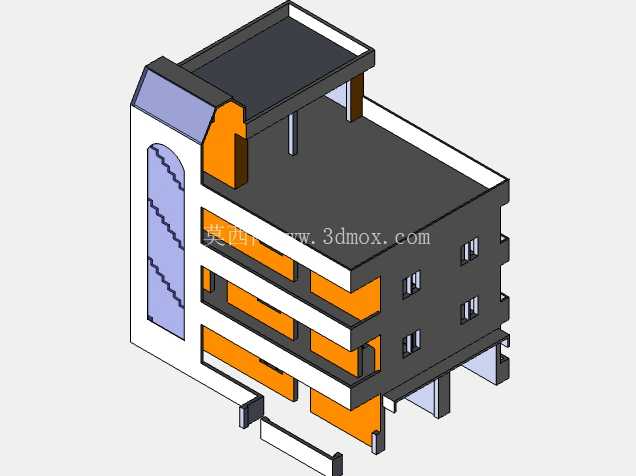

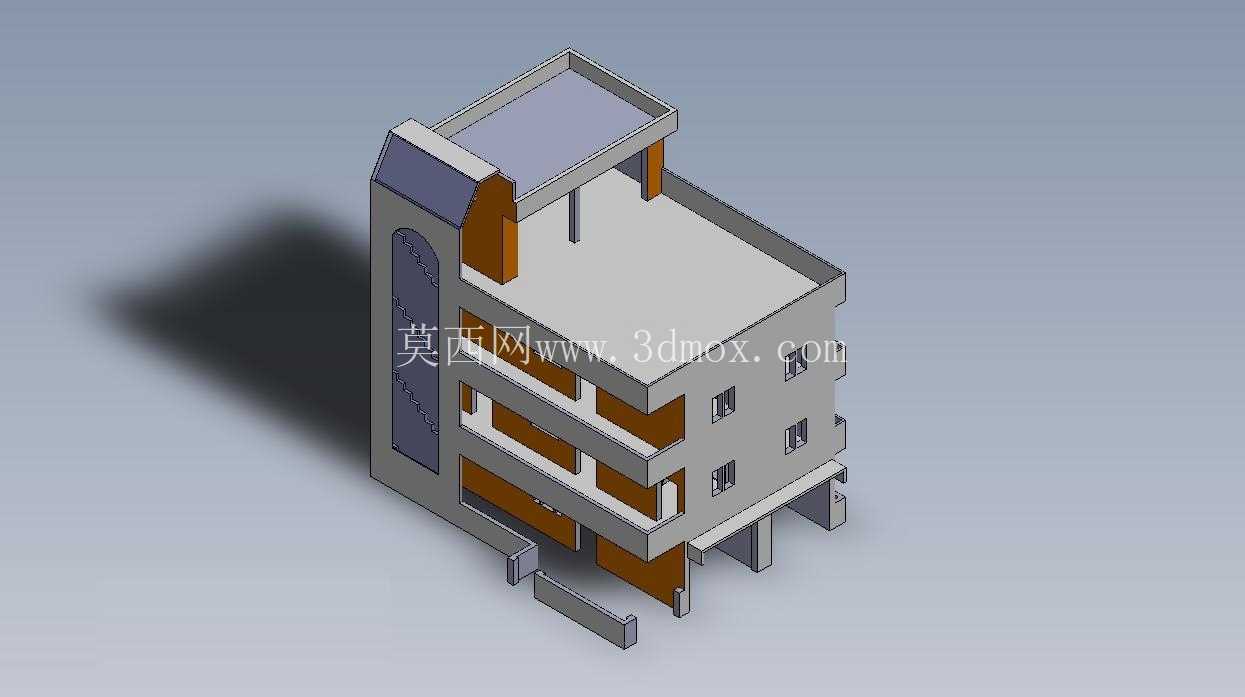

多层模块化建筑结构等轴测三维设计

　　该模型呈现的是多层小型建筑的框架结构设计，从结构拆分视角展现了建筑内部的层级构造与构件衔接逻辑，这类结构模型常应用于装配式建筑的前期方案验证、施工交底环节，也可作为建筑类教学演示的具象载体，帮助从业者快速理解多层建筑的荷载传递路径与空间排布逻辑。从结构设计逻辑来看，模型采用了框架承重体系，竖向承重构件与水平楼板构件做了明确的区分，不同色彩标识的构件对应不同的功能分区，棕色构件对应建筑内部的竖向隔断与支撑强化结构，灰色构件为主体承重框架与外围护结构基底，顶部的平层结构预留了后期加装附属设施的安装边界，整体外轮廓的长宽高比例控制在3:2:2.5的区间，适配小型独栋建筑或模块化临时建筑的尺寸需求，安装时可根据实际场地条件调整底部支撑构件的伸出长度，适配不同平整度的地基基础。

　　在功能特性层面，模型还原了多层建筑的分层空间布局，每层预留的开窗位置与门洞位置符合常规民用或小型商用建筑的通行与采光需求，内部横向的支撑构件既承担了楼板的荷载传递作用，也可作为后期内部管线布设的依托结构，边角位置的弧形构件设计既弱化了建筑的生硬棱角，也对应了实际施工中边角结构的强化处理逻辑，避免应力集中导致的结构损坏。设计过程中优先考虑了构件的模块化拆分逻辑，所有竖向支撑、水平楼板、隔断构件都可单独拆分重组，方便在方案调整阶段快速修改空间布局，不需要整体重构模型，这一设计思路也贴合当前装配式建筑的生产施工逻辑，即工厂预制标准化构件、现场拼接组装，可有效缩短施工周期，降低现场施工的误差率。

　　从安装边界来看，模型底部的四个伸出式支撑脚对应实际建筑的基础承台位置，每个支撑脚的截面尺寸与间距都符合常规小型建筑的基础承重要求，外围护结构的厚度预留了外墙保温层与装饰层的安装空间，顶部平台的边缘凸起结构对应屋面防水围挡的构造，可避免屋面排水溢流到建筑外墙。这类结构模型在实际应用中，可帮助结构设计师快速校验不同构件之间的干涉问题，比如竖向支撑与水平楼板的衔接位置是否存在错位，管线预留孔是否与承重构件位置冲突，也可在施工前向施工团队直观展示各构件的安装顺序与衔接方式，减少因图纸理解偏差导致的施工返工。

　　不同于常规的建筑外观效果图模型，该模型做了半剖式的结构展示，去掉了部分外围护面板，直接暴露内部的框架构造，让使用者可以清晰看到每一层的梁、柱、板的衔接关系，对于刚接触建筑结构设计的从业者来说，也能通过该模型快速理解多层框架建筑的受力逻辑，即荷载从楼板传递到横梁，再由横梁传递到竖向立柱，最终通过底部支撑传递到地基，整个传力路径在模型中通过构件的排布清晰展现，没有多余的装饰性构件干扰结构观察。模型中不同楼层的层高设置保持一致，符合常规建筑的模数化设计要求，方便后期批量预制楼板与隔断构件，侧面预留的窗洞尺寸统一，可适配标准规格的窗体构件，减少定制构件的生产升本，门洞位置设置在建筑的侧立面，对应内部的通行动线，从底层到顶层的动线预留位置没有被承重构件遮挡，符合建筑设计的通行规范。
