电源变压器用螺旋柔性导电连接构件

　　在中小功率电源变压器的内部布线结构中，这类螺旋形态的柔性导电构件是解决刚性连接应力问题的核心部件之一，很多刚接触变压器结构设计的工程师容易忽略这类小构件的选型与建模，实际量产阶段往往会因为这类构件的设计缺陷引出线断裂、装配应力拉扯绕组、振动工况下接触不良等一系列问题。从实际应用场景来看，这类螺旋导电件主要用在变压器绕组引出端与外部接线端子的过渡连接段，尤其是在车载电源、工业控制模块这类存在持续振动、装配公差带较宽的使用场景下，直连的硬金属导线会因为反复的应力拉扯出现金属疲劳断丝，而螺旋结构的预留伸缩余量可以抵消至少30%的轴向位移偏差，同时不会对绕组的引出焊点施加额外的拉扯力。

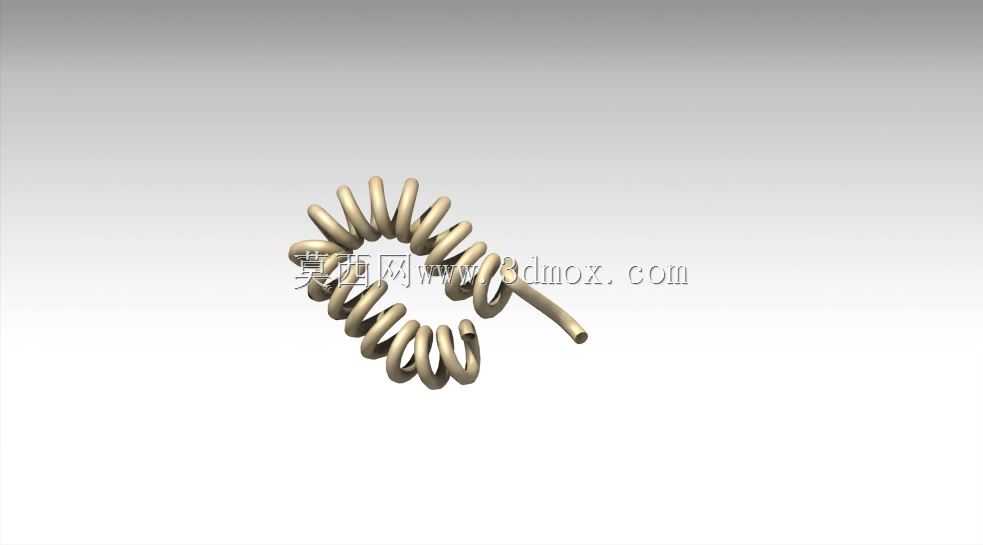

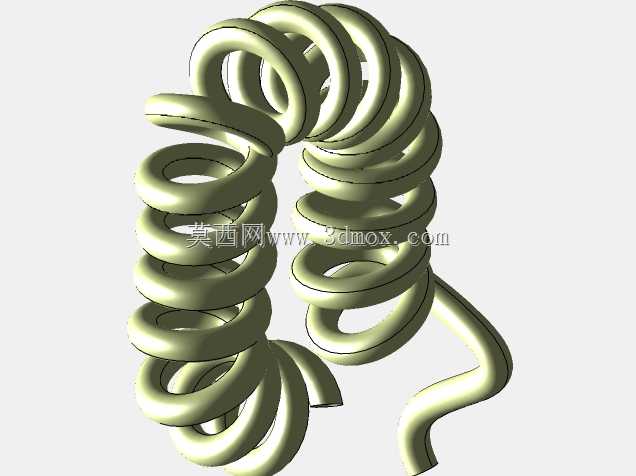

　　从功能特性上看，这类构件采用单根圆柱形金属线材一体绕制成型，没有拼接焊点，避免了多股线焊接带来的接触电阻增大问题，整体导电性能均匀一致，螺旋段的圈距、圈径都经过匹配设计，既保证足够的伸缩回弹量，又不会因为圈距过小导致相邻线匝之间出现绝缘磨损——实际建模时需要注意，螺旋段的两端都预留了平直的出线端，一端用于缠绕焊接在变压器绕组的引出铜箔上，另一端用于压接或者焊接在外部接线端子上，平直段的长度需要匹配变压器内部的安装空间，不能过长导致多余的线材挤占绕组的绝缘间隙，也不能过短导致焊接操作空间不足。

　　设计这类构件的时候，首先要确定的是线材的直径，这需要匹配变压器的额定载流量，常规100W以内的电源变压器采用直径1.2mm到1.8mm的软态铜质线材即可满足载流要求，线材的硬度要选择半硬态，过软的话螺旋段容易出现永久形变失去回弹能力，过硬的话绕制过程中容易出现线材表面裂纹，影响导电可靠性。螺旋段的中径一般设计为线材直径的6到8倍，这个比例下绕制的螺旋结构回弹性能最优，不会因为反复伸缩出现圈距错位；圈数则根据需要的伸缩量确定，常规电源变压器内部使用的这类构件，螺旋段有效圈数在7到10圈即可满足±5mm的位移补偿需求，完全覆盖PCB板安装公差、变压器本体固定公差带来的位置偏差。

　　从安装边界来看，这类螺旋导电构件的安装空间需要预留出螺旋段的最大外径，同时要考虑螺旋段压缩后的最小长度、拉伸后的最大长度，避免在极限伸缩状态下构件碰到周边的铁芯、绕组绝缘层或者其他金属构件，建模时需要做干涉检查：当螺旋段被压缩到圈与圈完全贴合的极限状态时，整体长度不能短于两端安装点的最小直线距离；当螺旋段被拉伸到线材弹性形变极限的80%时，整体长度不能超过两端安装点的最大直线距离，这样才能保证在全工况下构件都处于弹性形变范围内，不会出现塑性变形。另外，螺旋段的表面需要做绝缘包覆处理吗？如果是在敞开式的变压器结构中，相邻的螺旋导电件之间需要保持至少2mm的电气间隙，或者套上绝缘套管，避免高压状态下出现飞弧现象，这一点在建模时就要把绝缘层的厚度考虑进去，不能只按照裸线材的尺寸计算安装间隙。

　　很多工程师在建模这类构件的时候，容易直接用普通的螺旋线扫掠命令生成模型，忽略了两端平直段与螺旋段的过渡圆角，实际生产中如果过渡位置没有圆角，线材在绕制过程中会在过渡点产生应力集中，使用过程中很容易从这个位置断裂，所以建模时必须在螺旋段与平直段的衔接处做半径不小于线材直径2倍的过渡圆弧，保证线材的弯曲应力均匀分散。另外，螺旋线的升角要保持一致，不能出现局部圈距忽大忽小的情况，否则伸缩过程中会出现局部应力集中，导致某几圈先出现永久变形，整个构件的使用寿命会大幅缩短。

　　从实际装配流程来看，这类螺旋导电件是在变压器绕组绕制完成、铁芯组装完毕之后再进行焊接安装的，所以建模时还要考虑装配操作的空间，螺旋段的位置不能被铁芯夹件、绕组绝缘骨架挡住，要留出焊接工装的操作空间，两端的平直段要对准焊接位置，避免装配时需要强行掰弯线材来对位，强行掰弯会破坏螺旋段的原有形态，导致回弹性能下降。在振动测试工况下，这类螺旋构件的固有频率要避开变压器的工作振动频率，一般工频变压器的工作振动频率在100Hz左右，设计时可以通过调整螺旋段的圈径、圈数来改变构件的固有频率，避免出现共振现象，共振会导致线材的疲劳寿命呈指数级下降，这也是很多设计容易忽略的细节——不能只考虑静态的安装尺寸，还要结合动态工况下的结构特性做校核。
