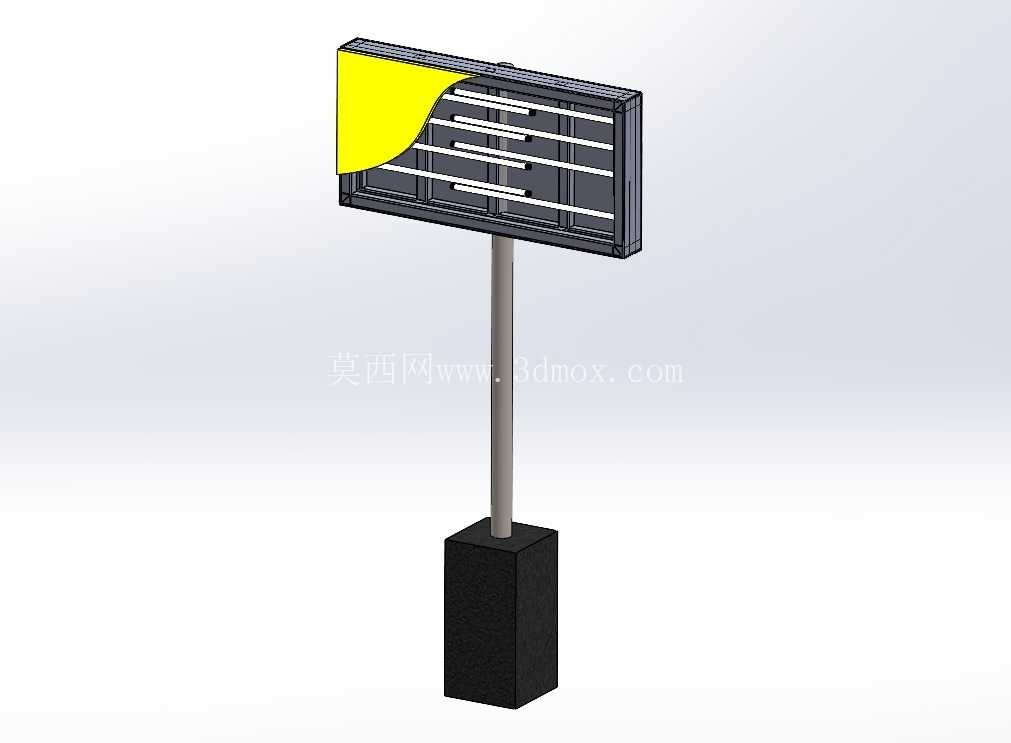

2x1米户外商用霓虹广告灯箱结构设计

　　这款霓虹广告灯盒的设计，最初是针对临街商铺门头、商圈户外导视、展会临时展位标识这类场景做的结构方案，实际落地尺寸锁定为2米长1米高的矩形规格，刚好适配多数沿街商铺门头的预留安装位，不会因为尺寸过大遮挡建筑外立面的原有结构，也不会因为尺寸过小导致远距离可视性不足。从结构设计逻辑来看，整个灯盒采用分体式框体组装思路，外框选用常规矩形型材做拼接边框，边框预留的嵌槽刚好可以卡入透光面板与背部封板，不需要额外做复杂的焊接固定，现场安装时只需要通过角码连接件就能完成整框组装，能大幅降低现场施工的难度，也方便后期内部光源损坏时的拆解维护。

　　盒体内部预留了统一的光源安装位，适配霓虹灯带与LED补光模组的排布，走线槽沿着框体内侧的隐藏腔道布置，不会出现明线外露的问题，同时背部预留的穿线孔位置做了防水胶圈的安装位，满足户外使用时的防雨需求，避免雨天积水渗入盒体内部造成电路故障。考虑到户外长期使用的抗风需求，盒体背部设计了多道横向加强筋，加强筋的间距控制在30厘米以内，整盒安装到墙面或者支架上时，加强筋刚好对应安装挂件的受力点，不会因为长期受风力吹动出现面板变形、边框弯折的问题。

　　透光面板的选用上，结构预留的嵌槽深度是按照5毫米厚度的乳白亚克力板做的公差配合，面板嵌入后四周用密封胶条填缝，既可以避免雨水渗入，也能缓冲热胀冷缩带来的尺寸形变，防止冬夏温差大的时候面板出现翘边或者开裂的问题。盒体的开合结构设计在侧边，采用隐藏式搭扣固定，日常维护时不需要把整个灯箱从安装位拆下来，只需要打开侧边搭扣就能翻开前面板，更换内部损坏的光源或者检修线路，比传统全密封焊接的灯箱维护效率提升很多。

　　从安装边界来看，整盒的厚度控制在15厘米以内，突出安装面的尺寸不会占用过多的公共过道空间，不管是贴墙安装还是通过支架悬挑安装，都不会对行人通行造成阻碍，同时整盒的重量控制在常规墙面挂件的承重范围内，不需要额外对安装墙面做加固处理，普通的实体砖墙、轻钢龙骨墙面都可以满足安装承重要求。在光源排布的设计上，内部的安装位按照均匀布光的要求做了定位标记，霓虹造型灯带固定在面板内侧的预设卡槽里，补光LED模组均匀分布在盒体背部的安装板上，点亮之后不会出现局部暗区或者光线不均匀的问题，不管是白天还是夜间，远距离都能清晰识别灯箱上的广告内容。另外盒体的边角位置做了圆弧过渡处理，没有尖锐的外凸棱角，避免安装或者日常维护时人员磕碰受伤，也能减少大风天气下边角位置的风阻，提升整盒的结构稳定性。整个结构没有复杂的异形曲面，所有零部件都是常规可采购的标准型材与标准件，加工时只需要按照尺寸切割型材、打孔组装即可，不需要开定制模具，能有效控制生产加工的成本，也方便后期零部件损坏时的替换维修，不需要专门定制特殊规格的配件。
