复古收音机扬声器塑料结构设计方案

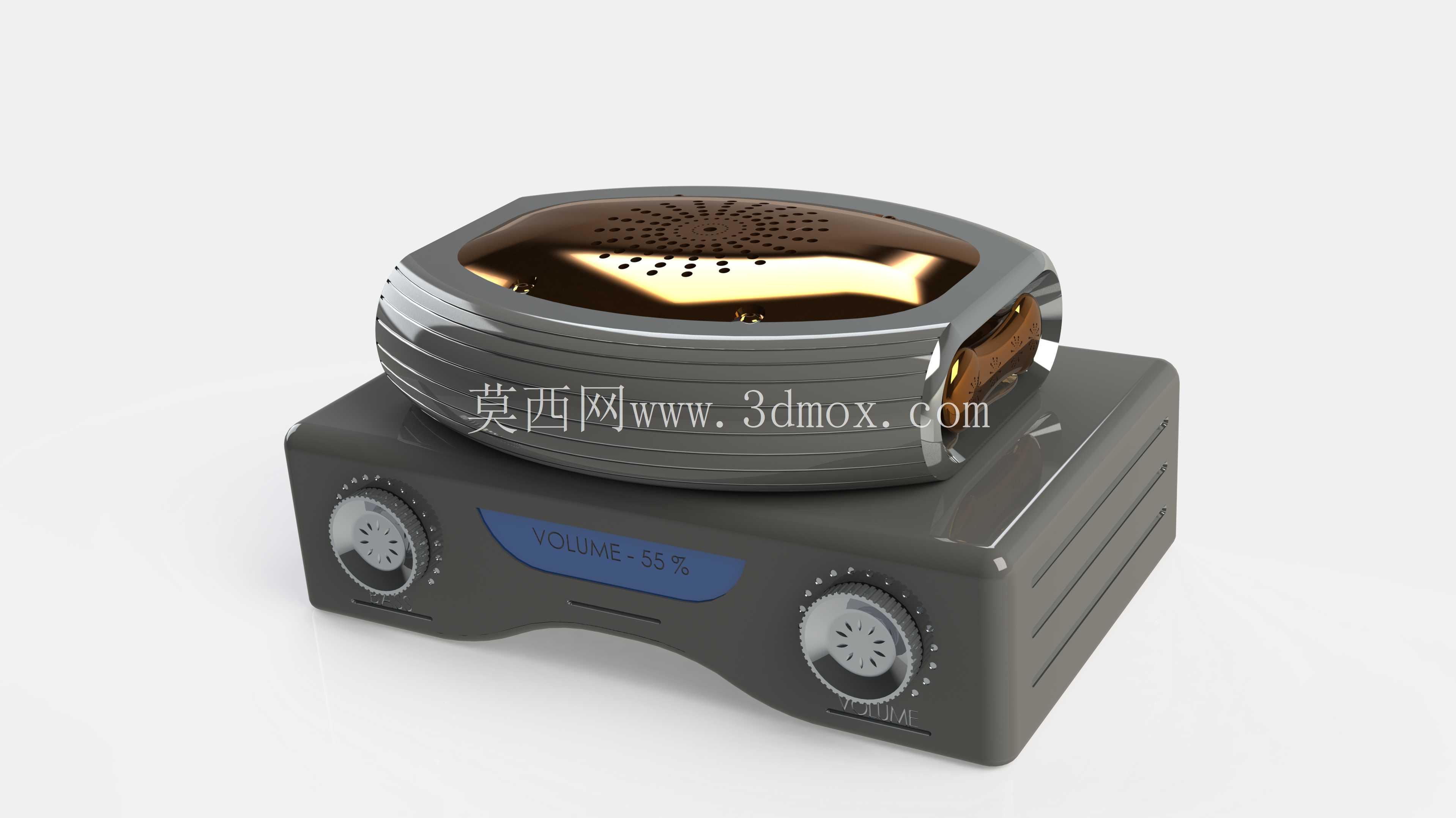

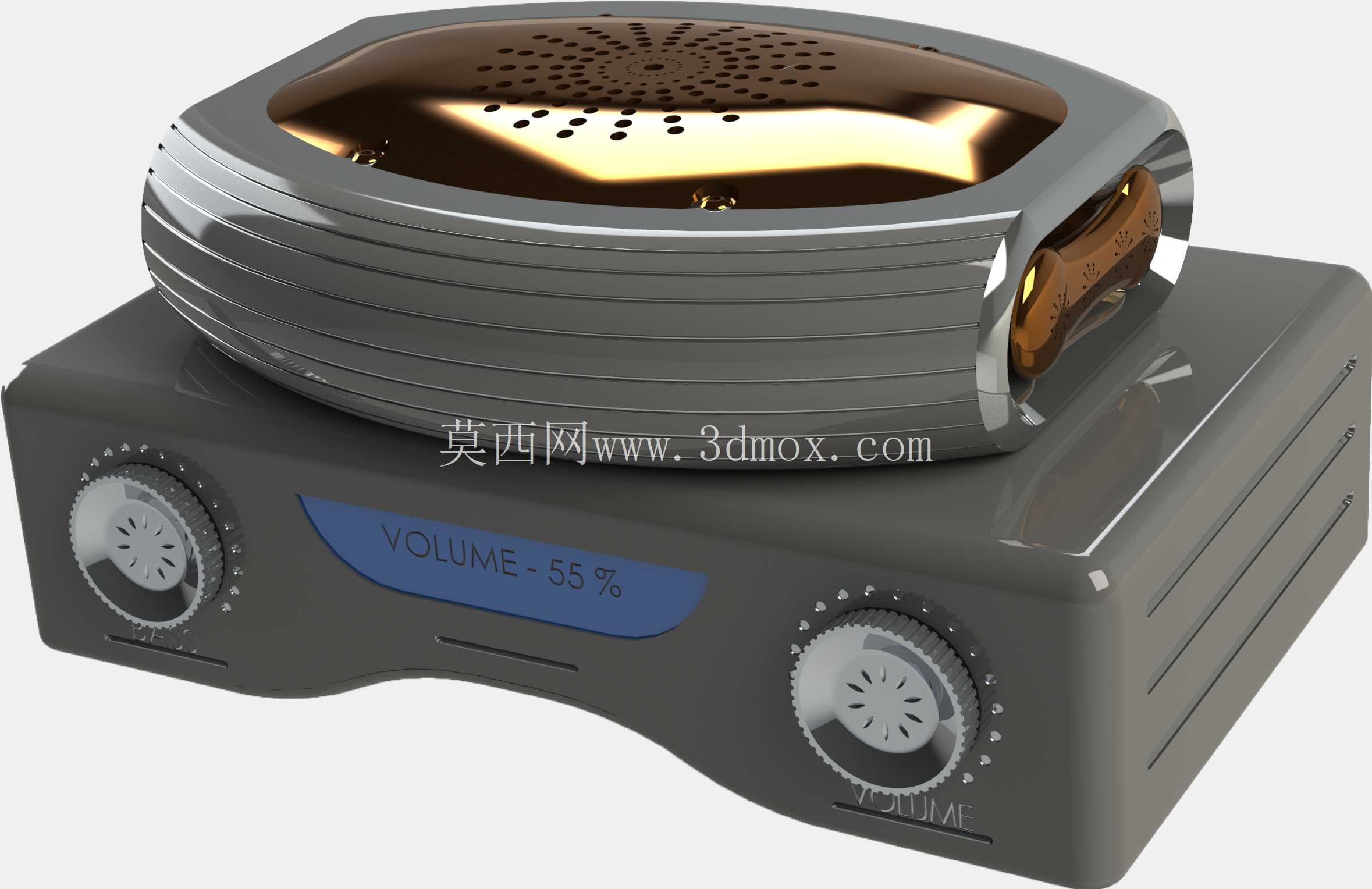

在消费电子结构设计领域，这类集成收音功能的桌面扬声器，核心应用场景覆盖个人桌面音频播放、小型空间公共广播补声、复古风格数码周边配套等多个方向，区别于常规便携蓝牙音箱，其结构设计需要兼顾收音模块的信号屏蔽需求、扬声器腔体的声学密闭要求以及塑料部件的注塑成型工艺可行性。从实际用途来看，该结构并非单一功能的发声单元载体，而是整合了音量调节旋钮、功能切换拨杆、收音天线内置槽位、蓝牙模块安装腔的一体化承载结构，上层发声单元与下层控制基座的分层设计，能够将声学振动部件与电路控制部件做物理分隔，避免大音量播放时的振动传导影响电位器等可调元件的接触稳定性。

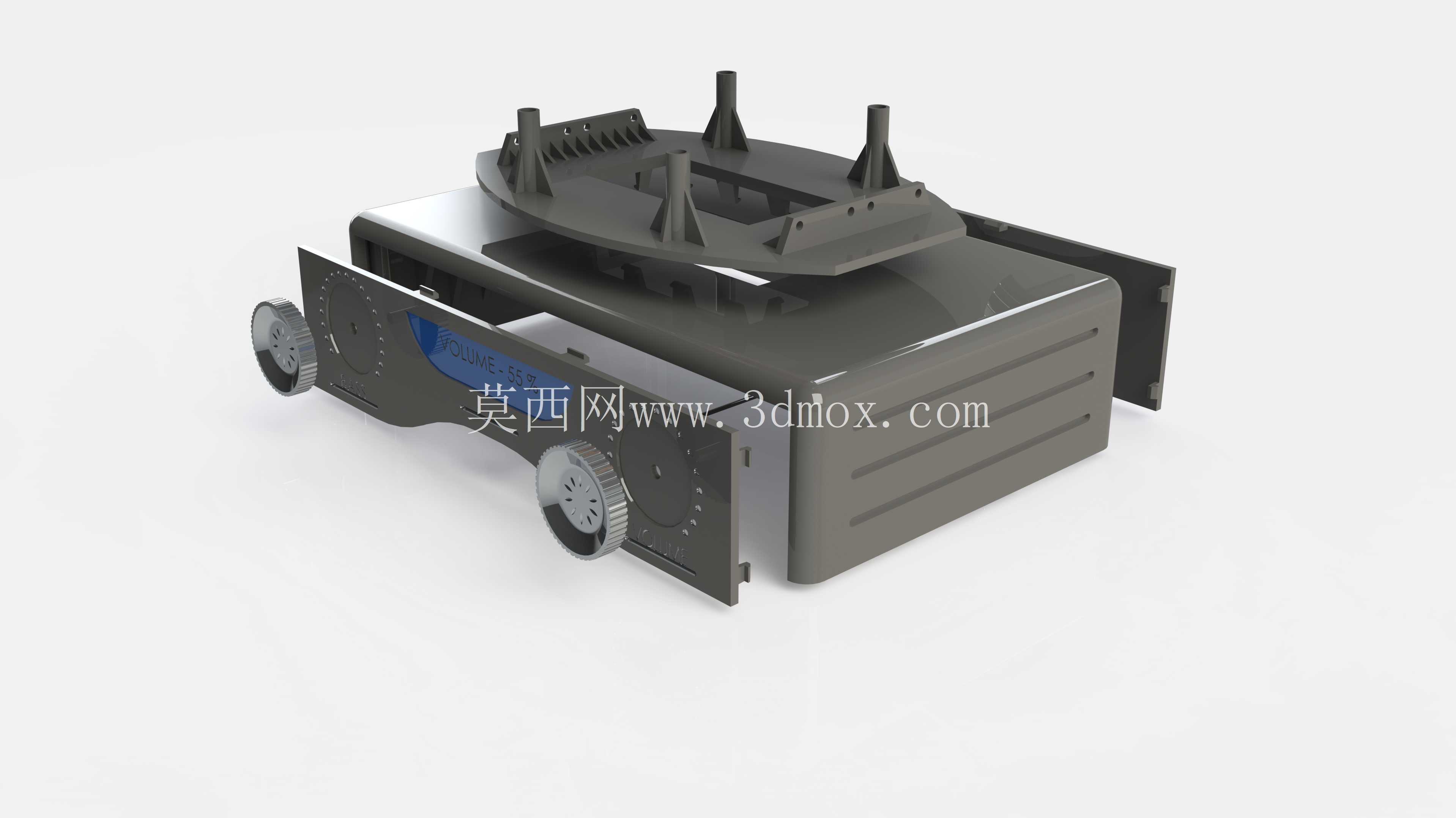

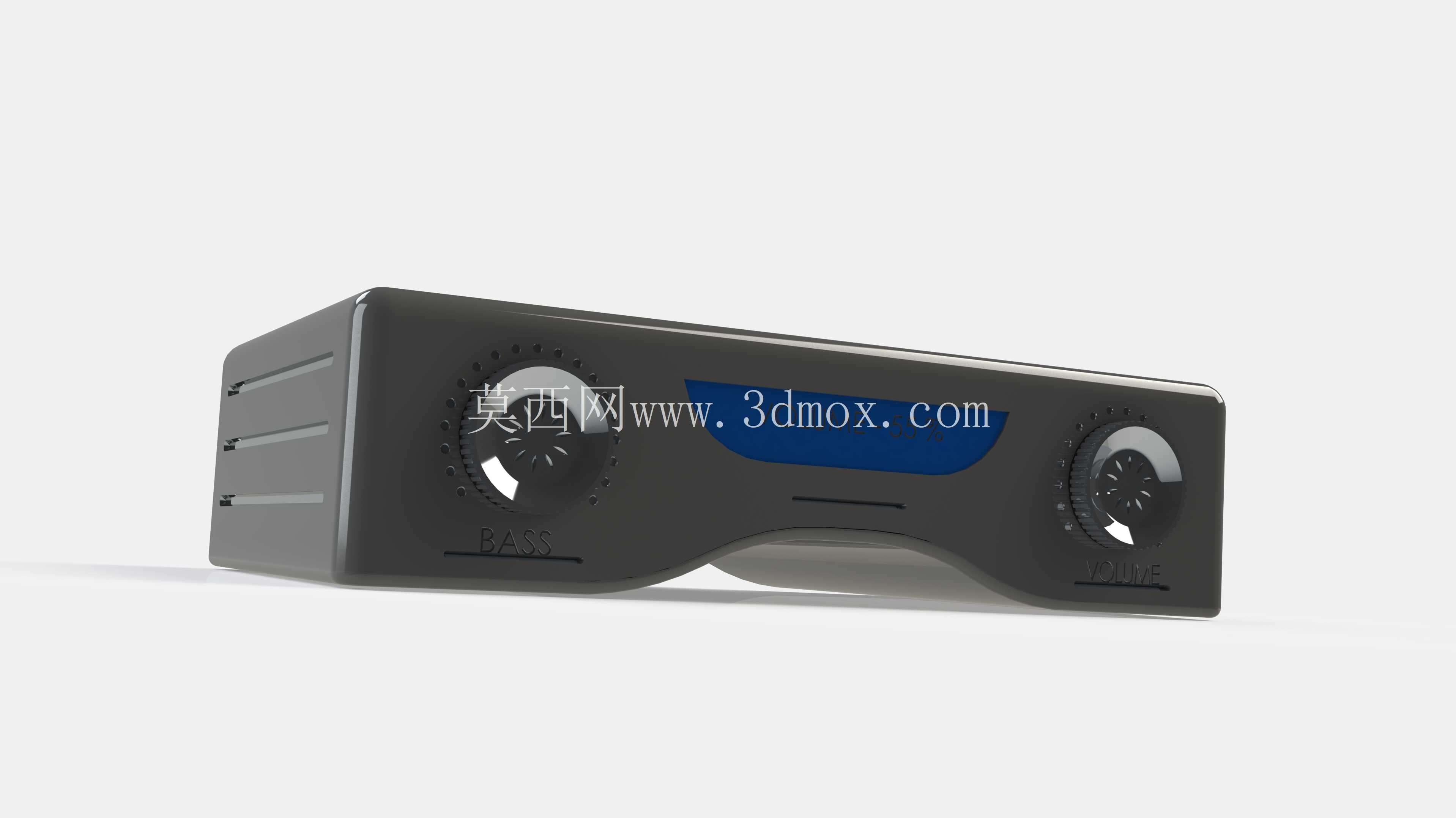

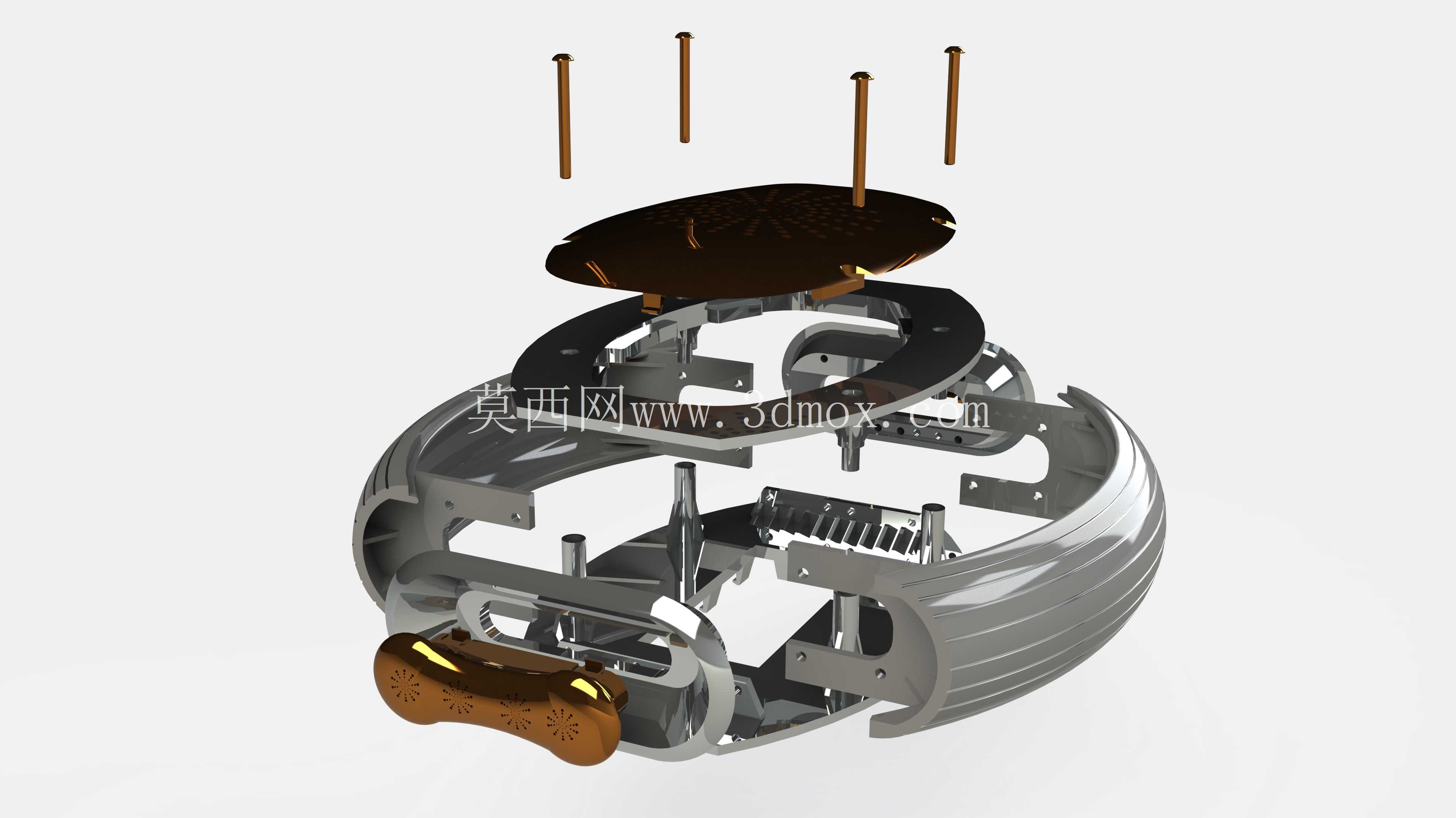

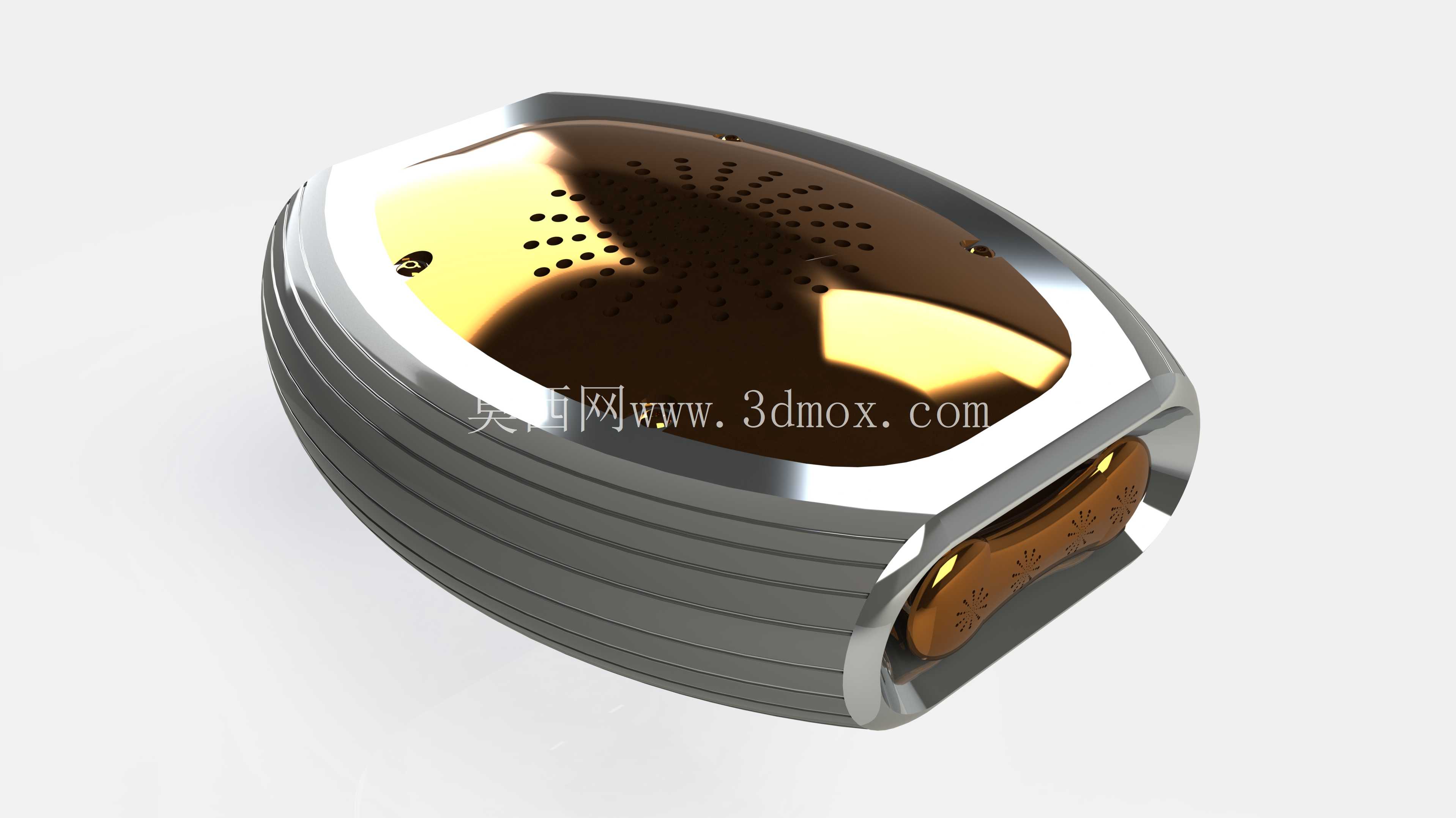

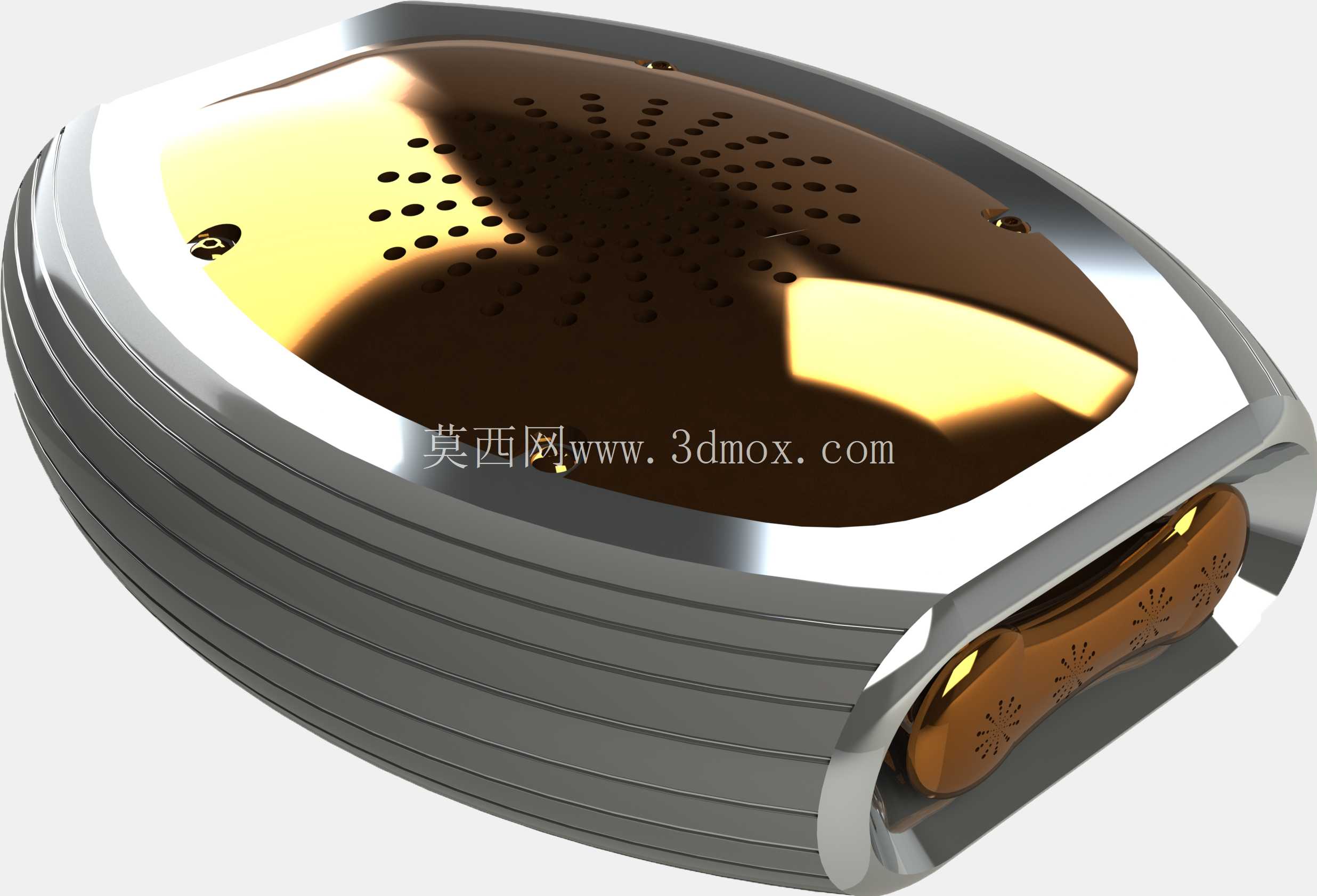

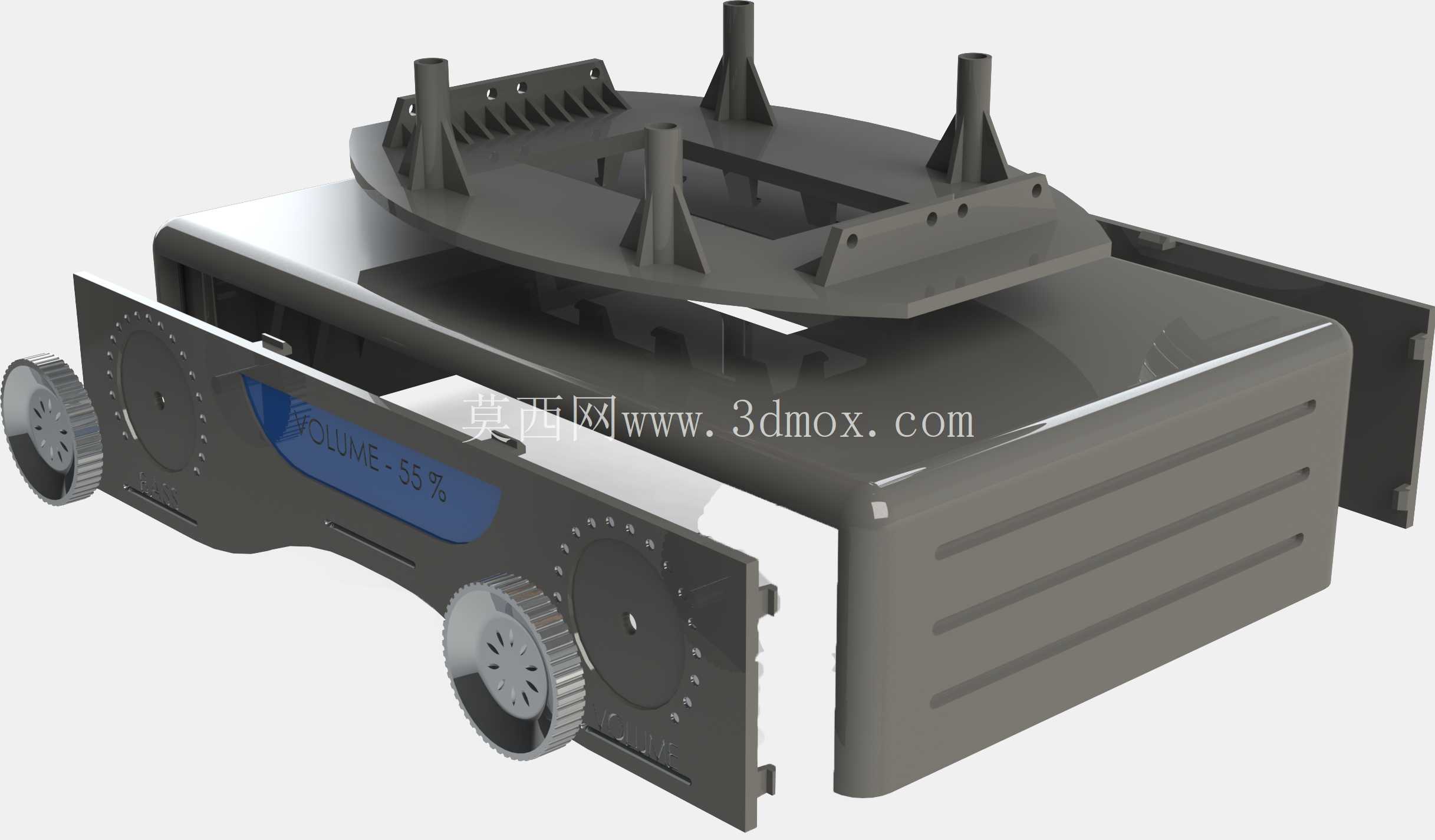

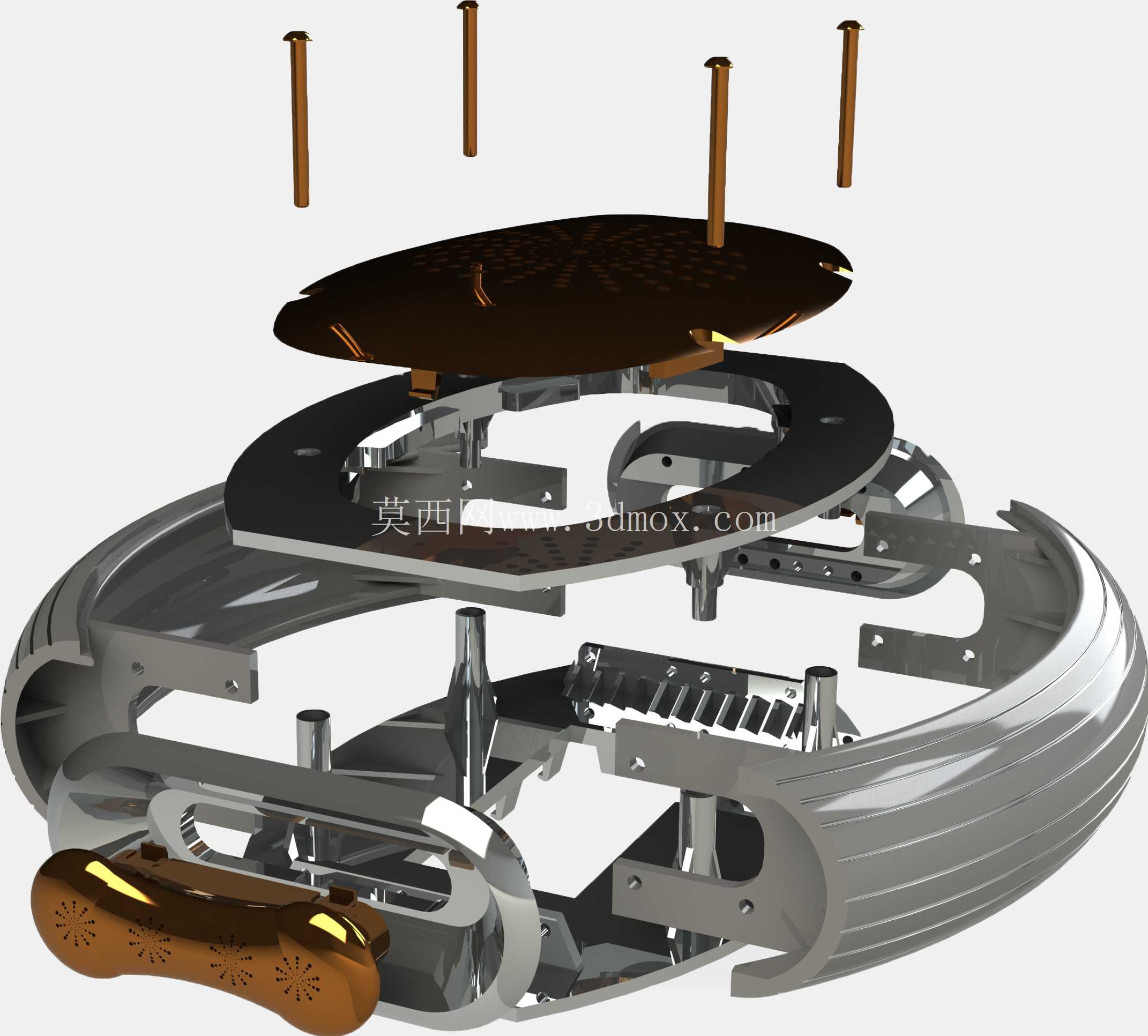

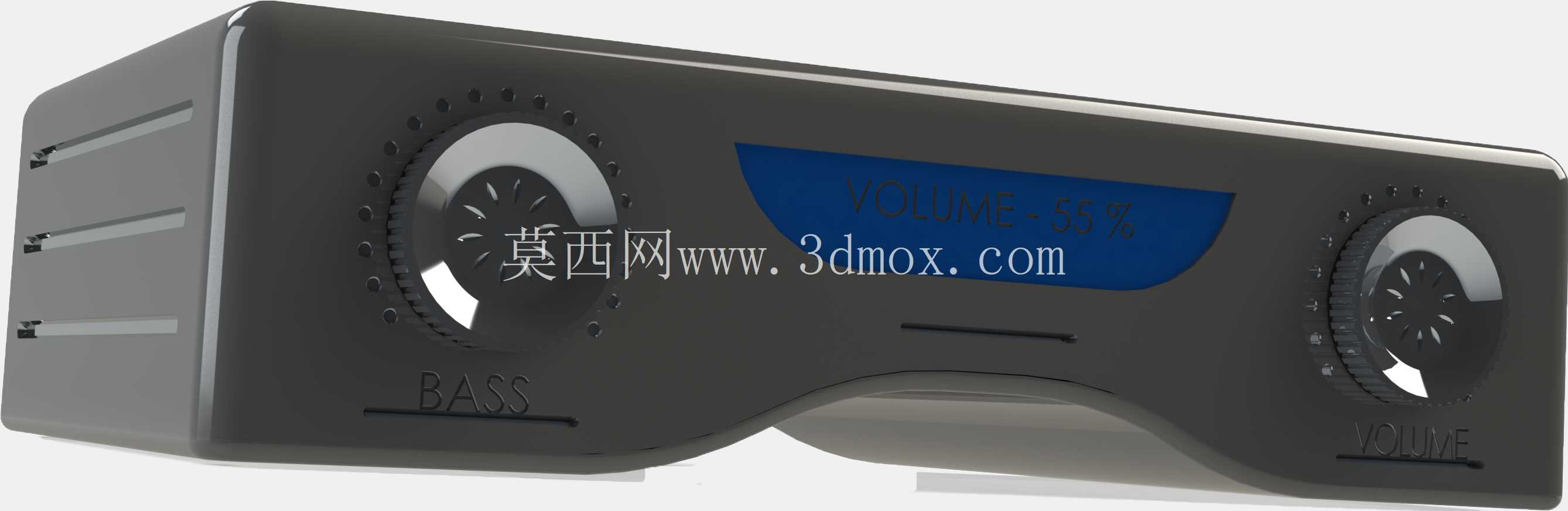

从功能特性维度拆解，上层扬声腔体采用圆弧收边的椭球造型，顶面开设密集出声孔，孔位排布遵循声学衍射优化逻辑，中心区域孔密度更高，边缘区域逐步降低开孔率，既保证高频声波的扩散角度，也能避免大尺寸开孔带来的结构强度下降问题；出声网下方预留1.2mm的防尘网安装台阶，可适配尼龙或者金属编织防尘网的粘接固定，台阶边缘做0.3mm的倒角处理，避免组装时刮伤防尘网边缘。腔体与基座的连接采用嵌入式卡扣结构，配合一圈环形密封泡棉槽，安装后可实现IP4X级别的防尘防护，同时减少腔体漏音对低频响应的负面影响。下层基座侧面集成两个同轴电位器安装位，安装孔位的同轴度公差控制在0.05mm以内，保证旋钮转动时无卡滞、偏心问题；电位器旁预留蓝色半透明PC装饰片的安装槽，槽深0.8mm，可通过背胶固定装饰片，下方丝印音量刻度标识，光线较暗环境下可通过内部指示灯的漫反射看清刻度位置。

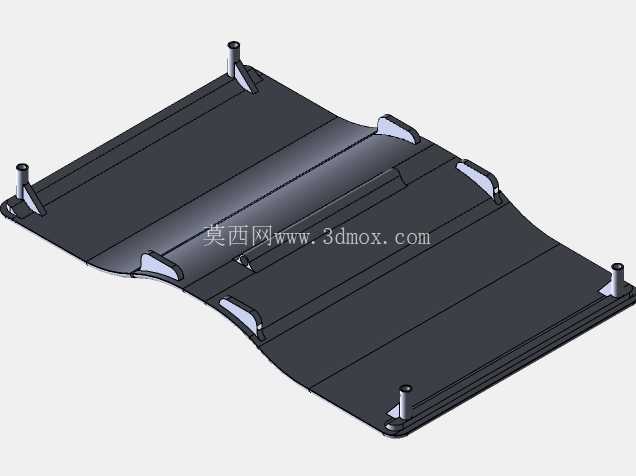

设计思路上，整套结构全部采用注塑成型塑料部件，上层腔体选用ABS+PC合金材料，兼顾表面光泽度与抗冲击性能，表面可做电镀或者晒纹处理实现不同外观效果；下层基座选用高抗冲ABS材料，壁厚均匀控制在2.0mm，所有转角位置做R1.5以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时也能优化熔体流动路径，减少注塑缺胶、熔接痕等缺陷。结构内部的筋位排布遵循不干涉声学路径的原则，电路安装区域的筋位高度不超过内腔高度的三分之二，既可以提升基座的整体结构刚性，避免放置时受力变形，也不会在腔体内部形成多余的声反射面导致音质劣化。电池仓设计在基座底部，采用抽拉式仓盖结构，仓盖与基座的配合间隙控制在0.1mm，配合卡扣实现免螺丝固定，方便用户更换电池，仓盖边缘预留0.5mm的指甲抠位，提升开启便利性。

外形尺寸与安装边界方面，整套结构整体长宽高控制在180mm×120mm×110mm范围内，下层基座的底部四个角位置预留直径8mm的硅胶脚垫安装位，脚垫高度2mm，可将整机抬离桌面，避免底部出声孔（若配置低音辐射器）被桌面遮挡，同时起到防滑减振作用。上层腔体与基座的配合止口深度为3mm，组装时可实现快速定位，不需要额外的治具辅助即可完成卡扣压合，提升组装效率。所有外露的部件接缝位置错位量控制在0.1mm以内，保证外观的精致度；旋钮部件与基座面板的间隙控制在0.3mm，既保证转动顺畅，也不会出现过大缝隙影响美观。天线内置槽位设计在基座后侧，槽宽5mm，可内置FPC软性天线，避免外置天线容易折断的问题，同时槽位位置远离扬声器磁路部分，减少磁体对收音信号的屏蔽干扰。蓝牙模块的安装位置设计在基座前侧靠近面板的区域，与扬声器磁钢的距离保持在20mm以上，避免磁干扰影响蓝牙信号的传输稳定性，模块安装柱采用铜嵌件预埋设计，反复拆装也不会出现柱位断裂的问题。
