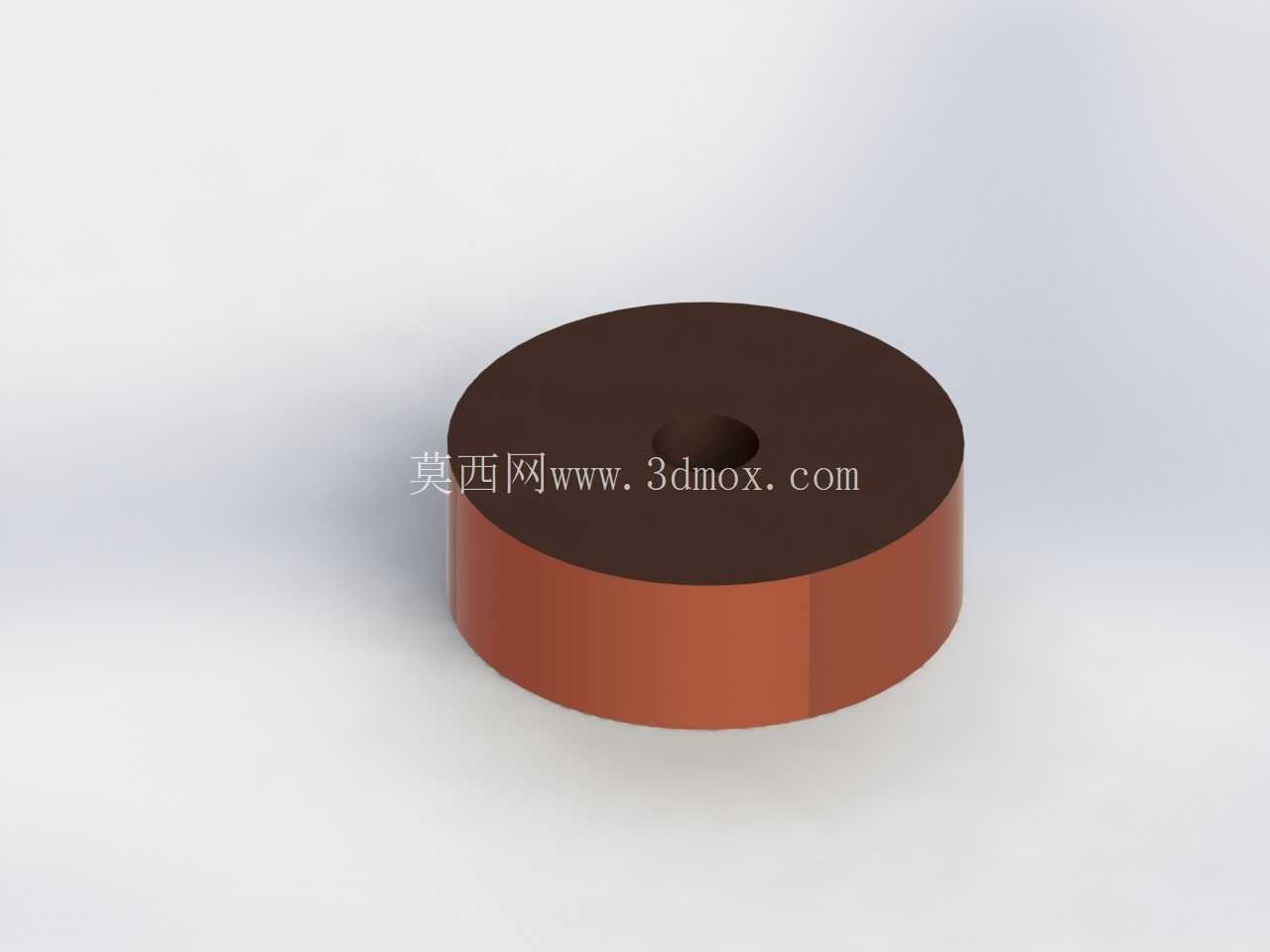

压铸成型工业用轮子结构设计方案

　　在物料搬运设备、轻型输送线、小型工装移动平台的结构设计中，轮体部件的选型与结构合理性直接决定了设备的移动平顺性、负载能力与长期使用可靠性，本次设计的压铸成型轮体，主要面向100kg级以内的轻型移动工况，适配车间周转小车、工具柜、可移动工作台、轻型自动化设备机座等场景的移动需求。从实际使用场景出发，这类轮体的工作环境多为车间环氧地坪、硬化水泥地面，部分场景会接触少量切削液、金属粉尘，因此设计阶段首先考虑了轮体的耐腐蚀性与抗冲击性能，选用压铸工艺成型能够保证轮体结构的致密性，避免焊接、拼接结构带来的应力集中问题，同时压铸成型的生产效率较高，适合批量配套生产。设计过程中首先确定了轮体的安装边界，轮体中心预留的安装轴孔采用基孔制公差设计，适配标准直径的轮轴，轴孔两端设计有沉台结构，可直接嵌入标准深沟球轴承，避免轮体转动时与轴直接摩擦，降低转动阻力的同时提升部件使用寿命。轮缘部分采用圆弧过渡的外轮廓设计，接触地面的轮面宽度经过载荷校核，在额定负载下轮面与地面的接触压强控制在环氧地坪的许用压强范围内，避免长期使用压伤地面，同时轮缘两侧做了小角度的拔模斜度，适配压铸模具的开模需求，减少后续机加工的工序量。

　　轮辐部分没有采用实心结构，而是根据受力路径做了等强度的辐条设计，在保证轮体径向、轴向抗冲击能力的前提下，尽可能降低轮体自身重量，减少转动惯量，让设备推行时更加轻便，同时辐条与轮缘、轮毂的连接位置全部采用圆角过渡，避免压铸过程中出现冷隔、缩孔等缺陷，也消除了结构上的应力集中点，在遇到路面颠簸、侧向冲击时不会出现辐条断裂的问题。考虑到部分场景需要轮体具备一定的静音效果，轮体外缘预留了嵌装软质包胶层的卡槽结构，用户可根据使用需求选择直接使用压铸金属轮面，或是嵌装聚氨酯、橡胶材质的包胶层，包胶层的卡槽采用燕尾槽结构，能够保证包胶层与金属轮体的结合强度，避免长期转动后包胶层与轮体脱开、打滑。

　　安装尺寸方面，轮体的总宽度控制在适配常规安装支架的尺寸范围内，轮毂两侧的端面平整度经过设计校核，安装后与支架侧板的间隙控制在合理范围，既不会因为间隙过小出现转动摩擦，也不会因为间隙过大导致轮体轴向窜动，中心轴孔的长度与标准轴承的宽度匹配，轴承压入后不会出现突出或凹陷的问题，装配时无需额外调整垫片即可完成安装。从结构验证的角度，设计阶段通过有限元分析对轮体的受力情况做了模拟，在1.5倍额定负载的静载荷下，轮体的最大变形量控制在0.1mm以内，最大应力远低于压铸铝合金的屈服强度，在1m高度跌落冲击的模拟工况下，轮辐与轮毂的连接位置也没有出现应力超过材料强度极限的情况，能够满足日常使用中的意外冲击需求。

　　针对压铸工艺的特性，设计时对轮体的壁厚做了均匀化处理，所有位置的壁厚差控制在2mm以内，避免压铸过程中因为壁厚不均导致的缩孔、变形问题，同时所有的转角位置都设置了不小于R1的圆角，既方便压铸时金属液的流动填充，也减少了模具尖角位置的磨损，提升模具使用寿命。在实际配套使用中，这类轮体可以直接搭配标准的定向或万向安装支架，不需要对支架做额外的修改，替换现有设备上的同规格轮体时也具备完全的互换性，不需要调整安装孔位或轴的尺寸，降低了设备维护的配件成本。针对不同的使用场景，轮体的压铸材质可以根据需求选择锌合金或者铝合金，锌合金材质的轮体硬度更高，适合负载稍大、地面有细小金属碎屑的场景，铝合金材质的轮体重量更轻，防锈性能更好，适合潮湿环境或者对设备自重有要求的场景。
