环形车轮密封垫片结构设计方案

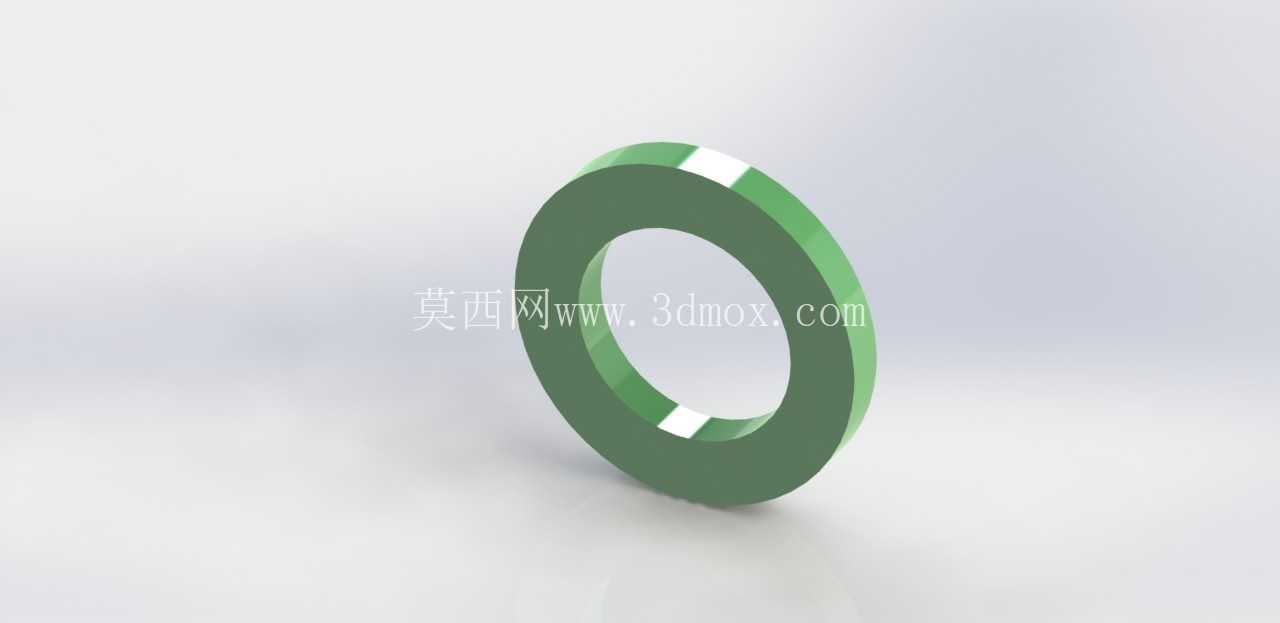

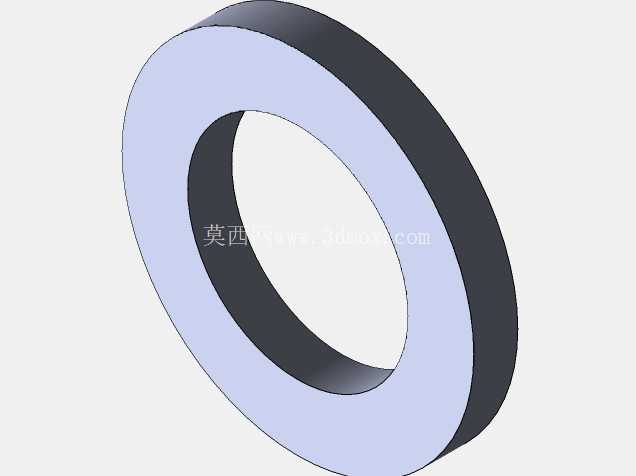

　　设计阶段首先要考虑的是安装边界约束，这类垫片的厚度不能随意设定，过厚会导致轮轴锁紧螺母的旋合行程不足，无法达到预设的锁紧力矩，过薄则无法补偿轮组加工带来的轴向尺寸公差，起不到间隙填充的作用；内外径的尺寸差需要完全覆盖结合面的接触区域，不能出现局部悬空的情况，否则轮组承受径向冲击载荷时，垫片局部应力集中会出现压溃变形，反而加剧连接部位的磨损。从功能特性上看，该垫片的两个端面都做了高精度平面处理，表面粗糙度控制在适合金属面贴合的区间，既可以分散轮毂与轴肩之间的压紧力，避免轴肩部位因为局部压强过大出现塑性变形，也能填充两个结合面之间的微观加工间隙，阻挡外界的泥水、粉尘进入轮组轴承腔，延长轴承的润滑脂使用寿命。在行走类机械的轮组装配环节，这类环形垫片是承担轴向间隙补偿、接触面密封、载荷均匀分散作用的核心小尺寸零件，很多一线装配人员容易忽略这类零件的设计精度，实际轮组运行中出现的异响、连接松动、密封渗漏问题，近三成和垫片的设计选型不匹配有直接关联。从结构形态来看，该垫片采用等截面环形设计，整体厚度均匀，内外圆同轴度控制在较高精度区间，内孔尺寸匹配轮轴的安装直径，外圆尺寸贴合轮毂安装座的贴合面边界，安装时不需要额外做修配处理，可直接卡入轮轴与轮毂的结合面之间。

　　在实际应用场景中，这类垫片不仅用在常规乘用车辆的轮组装配中，在工程行走机械、农用机械、非道路移动设备的轮系连接位置都有广泛使用，不同应用场景下对垫片的材质要求有区别，但结构形态基本保持这类等截面环形的设计逻辑。建模过程中需要重点管控几个形位公差，首先是两端面的平行度，平行度超差的垫片安装后会导致轮轴锁紧力偏斜，轮组转动时出现端面跳动，长期运行会加剧轴承的偏磨；其次是内外圆的同轴度，同轴度误差过大会导致垫片安装时卡滞，甚至出现局部边缘和轮轴或轮毂发生干涉，影响装配效率；另外垫片的边缘需要做微小的倒角处理，去除冲压或切削加工产生的毛刺，避免安装时毛刺脱落进入轴承配合面造成磨粒磨损。

　　很多新手工程师在做轮组设计时，往往只关注轴承、轴、轮毂这些大尺寸零件的参数，对垫片这类小零件随意选型，甚至直接用普通平垫圈替代，实际运行中很容易出现问题：普通平垫圈的平面度和平行度精度不足，无法满足轮组高速转动下的端面跳动要求，而且普通垫圈的材质硬度往往和轮组零件不匹配，要么过硬压伤配合面，要么过软在交变载荷下快速出现塑性变形，导致锁紧力矩衰减。这款垫片的设计充分考虑了轮组运行中的交变载荷特性，厚度方向的尺寸公差控制在极小的区间，安装后可以保证整个圆周方向的压紧力均匀分布，当车辆经过颠簸路面轮组承受冲击载荷时，垫片可以起到一定的缓冲作用，避免刚性连接的零件之间出现硬碰撞。在装配流程中，这类垫片的安装位置在轴肩与轴承内圈之间，或者轮毂端面与锁紧螺母之间，安装前需要确认垫片表面没有磕碰、划伤，两个端面没有粘附铁屑、毛刺等杂质，否则会导致安装后出现间隙，影响密封和锁紧效果；安装时不需要涂抹额外的密封胶，依靠自身端面的平面度就可以实现微观密封，后期维护拆卸时，如果垫片出现压痕、变形、厚度减薄的情况，必须更换同规格的新垫片，不能重复使用变形的旧垫片，否则会导致轮组装配精度下降。

　　从建模逻辑来看，绘制这类零件不需要复杂的特征，首先绘制内外圆的草图，保证两个圆的同轴度约束完全定义，然后拉伸设定的厚度，之后对两个端面的边缘添加微小的倒角特征，最后标注对应的尺寸公差和形位公差即可，但越是简单的零件，越需要关注尺寸和装配边界的匹配性，不能因为结构简单就忽略公差要求，很多设备的装配故障恰恰出在这类看似简单的小零件上。在轮组的寿命测试中，匹配了合格垫片的轮组，轴承的使用寿命比未装适配垫片的轮组高出近40%，连接部位的松动故障率下降60%以上，足以说明这类小尺寸零件在整个机械系统中的作用。
