开式固定台80吨冲床整机结构设计

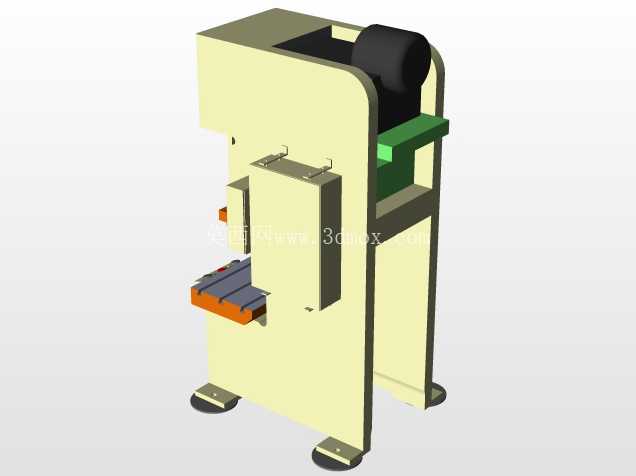

　　这款80吨公称力的开式冲床，是冲压加工车间里承担中小尺寸钣金件冲裁、成型作业的核心设备，在五金冲压、家电零部件生产、汽车小尺寸冲压件加工场景中应用极广，日常可完成落料、冲孔、折弯、浅拉伸、压印等多类冲压工序，适配从0.5mm薄冷轧板到6mm中厚钢板的加工需求，是中小批量冲压生产线上的通用主力机型。从整机结构布局来看，采用开式C型机身设计，这种结构的最大优势是三个方向敞开的操作空间，操作人员可以从正面、左右侧完成上下料作业，配合自动化送料机构时也不会产生结构干涉，适配手工送料的小批量生产与搭配送料机的连续自动化冲压场景。机身采用整体焊接式箱型结构，设计时通过有限元校核了喉口部位的刚度与强度，避免满载冲压时喉口变形量过大导致的模具间隙不均、冲裁毛刺超差问题，机身底部设置四个带定位孔的安装脚，安装时需要通过地脚螺栓固定在硬化混凝土地基上，安装平面的平面度公差需控制在0.2mm/1000mm以内，避免机身安装应力导致的导轨精度偏差。设备的传动系统布置在机身上部腔体内，包含飞轮、曲轴、连杆、滑块组件，飞轮通过V带与驱动电机连接，大惯量飞轮可以储存电机输出的能量，在冲压瞬间释放大扭矩满足冲裁力需求，避免电机瞬时过载。

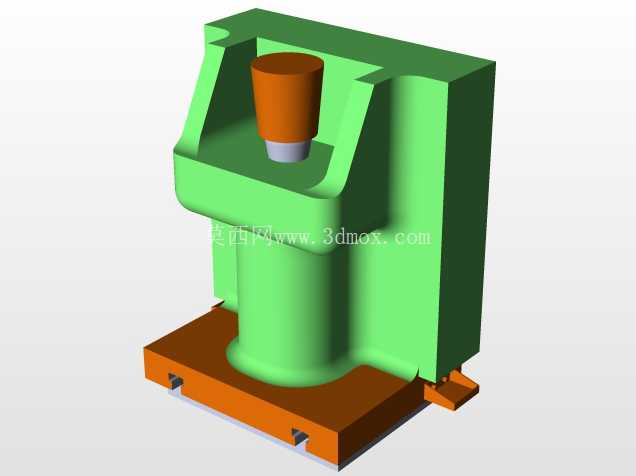

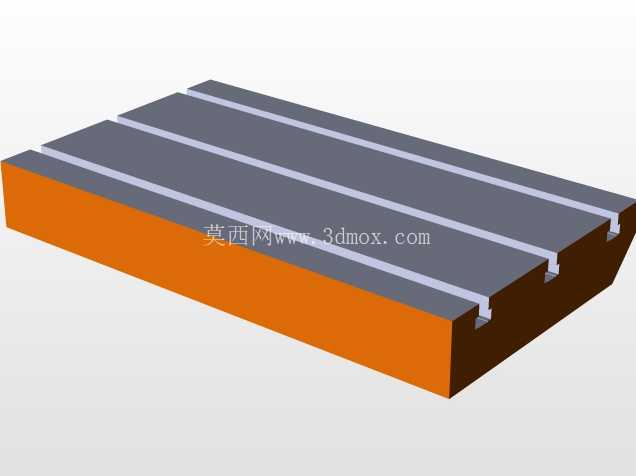

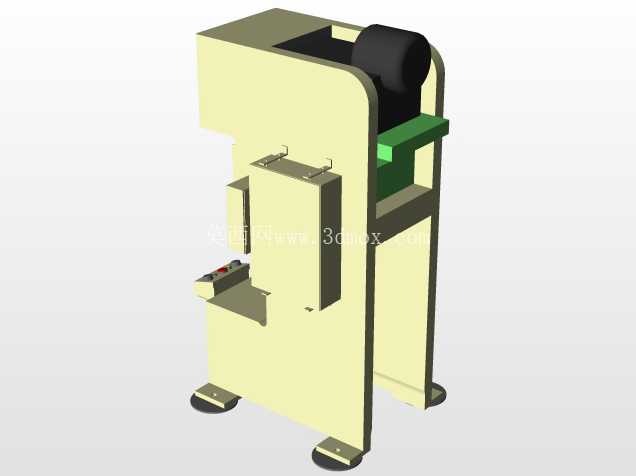

　　滑块部分采用矩形导轨导向，导轨面设置可调节的镶条结构，长期使用磨损后可以通过调整镶条间隙恢复导向精度，滑块底面设置标准的模柄孔与T型槽，可快速安装固定上模，工作台面设置均匀分布的T型槽用于固定下模，同时工作台中心预留落料孔，冲裁产生的废料可以直接通过落料孔掉入下方的废料收集槽，减少人工清理废料的频次。操作区域设置在机身正面，双手操作按钮的安装位置距离滑块作业区的安全距离符合冲压设备安全规范，避免操作人员误触导致的安全事故，机身侧面设置的绿色托架为气动送料机构的安装基准面，可根据加工需求加装滚轮送料机、伺服送料机实现自动化连续冲压，无需对机身结构做二次改装。

　　设计时对整机的安装边界做了明确约束，设备左右宽度方向预留不小于800mm的操作与维护空间，前后方向预留不小于1000mm的上下料与废料输送空间，顶部距离厂房行车梁底的高度不小于500mm，方便后期吊装维修时拆卸飞轮、曲轴等重型部件。润滑系统采用集中自动润滑设计，曲轴轴承、连杆铜套、导轨面等关键摩擦副通过分油器定时定量供给润滑油，避免干摩擦导致的部件过早磨损，同时机身下部设置接油盘，收集滴落的润滑油避免污染车间地面。从实际使用场景来看，这款冲床的公称力行程在6mm左右，适合冲裁类工序占比高的生产场景，在做浅拉伸成型作业时需要核算拉伸力与拉伸行程的匹配性，避免超出设备的许用负荷曲线导致机身过载变形。

　　设备的滑块行程次数设计为每分钟45次左右，兼顾了生产效率与操作人员的上下料反应时间，手工送料时不会因为行程速度过快导致操作疲劳，搭配自动送料机时也能满足中小零件的连续冲压节拍需求。机身背部的电机安装座设置可调节的张紧结构，方便更换V带时调整带轮中心距，保证V带的张紧力处于合理范围，避免打滑导致的能量损失与带体过早磨损。整机的电气控制箱布置在机身侧部，所有控制线路均穿管布置在机身内部的走线槽内，避免冲压作业时的震动导致线路松动、脱落，控制回路设置急停按钮、过载保护、光电保护接口，可直接加装光电安全保护器，进一步提升操作安全性。
