压铸车间废铝钢料自动铲斗压实上料装置

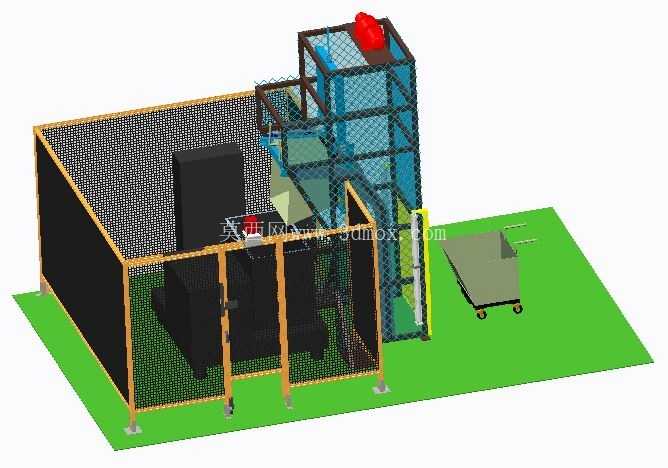

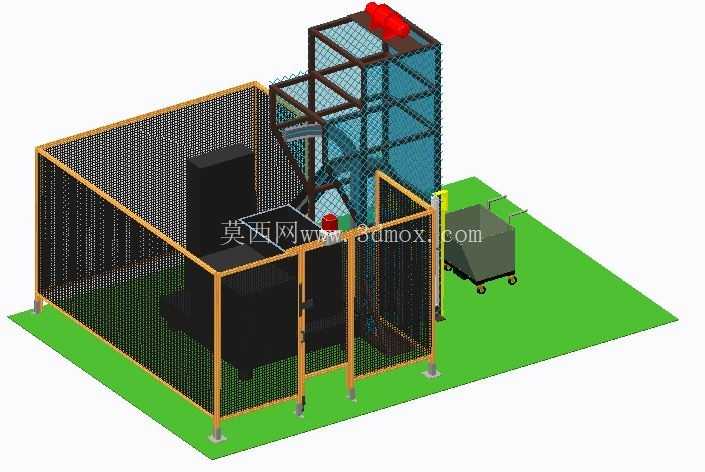

在压铸生产车间的日常运维场景里，金属废料的转运与预处理一直是占用人工、存在安全隐患的环节，这套自动铲斗压实配套装置，正是针对压铸工序产生的废铝、钢质边角料的收集转运痛点设计。从现场安装边界来看，整套装置采用落地式安装，主体围护结构采用方管焊接框架搭配封闭蒙皮，整体占地宽度适配常规压铸机旁的预留通道尺寸，不需要对原有车间地面做大规模预埋改造，仅需在安装位置做地脚螺栓固定即可，进料端高度匹配标准工业废料桶的抬升翻转高度，出料端直接对接压实机的进料口，避免废料转运过程中的散落滴漏。

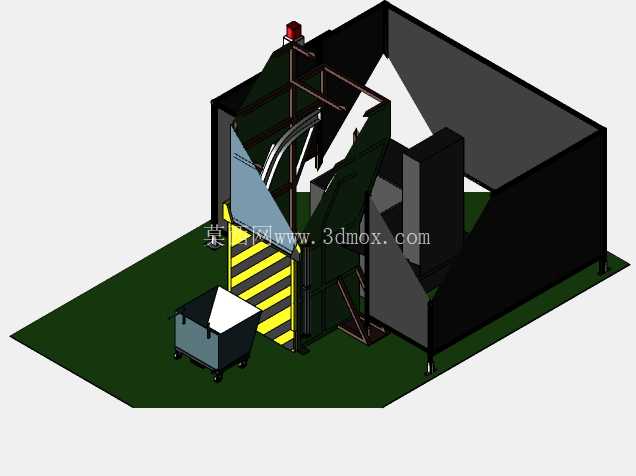

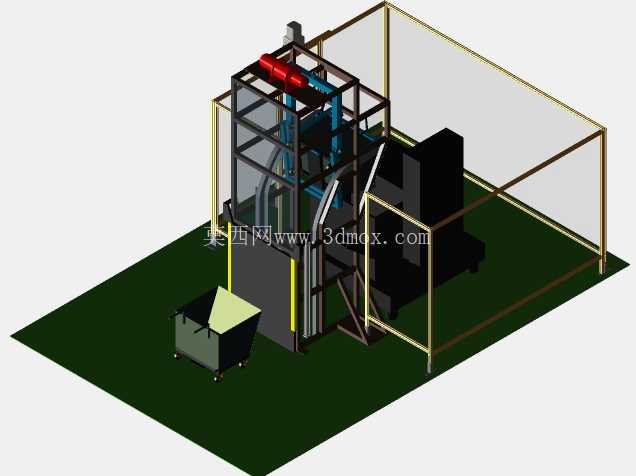

从功能逻辑上看，整套装置替代了原有人工倾倒废料桶、推送废料进入压实机的操作流程，工人仅需将装满废铝、钢料的标准周转桶推送至装置的上料工位，后续的桶体抬升、翻转倒料、废料推送入压实机的动作全部自动完成，整套动作链设置了多重位置检测，避免桶体卡滞、废料溢出的问题。装置的铲斗翻转机构采用铰接式设计，翻转轨迹经过反复校核，既保证桶内废料可以完全倾倒至集料仓内，又不会因为翻转角度过大导致废料飞溅到设备外部，集料仓内壁铺设了耐磨衬板，应对钢质边角料的长期冲刷磨损，衬板采用沉头螺栓固定，后期磨损后可以快速更换，不需要整体更换仓体结构。

考虑到车间现场的安全防护需求，装置的运动部件全部设置在封闭围护结构内部，仅在上料工位预留了桶体推入的开口，开口位置设置了安全光栅，当检测到人员肢体误入作业区域时，整套动作会立即停止，避免机械伤害。设备顶部设置了声光报警装置，在设备启动、动作切换、故障停机时会发出对应的声光提示，提醒周边作业人员注意设备状态。集料仓下方设置了导料斜面，斜面角度经过物料安息角校核，保证废铝碎料、钢质边角料可以依靠自重滑向推送工位，不会在仓内出现积料搭桥的问题，推送机构采用大推力直线驱动，推送行程刚好覆盖压实机进料口的整个宽度，保证废料可以均匀送入压实腔，不会出现偏载导致压实机压头受力不均的问题。

从设计思路上，这套装置没有采用复杂的多轴联动结构，全部采用成熟的直线驱动、铰接翻转机构，核心目的是保证压铸车间高粉尘、多金属碎屑环境下的长期运行可靠性，所有转动铰接位置都设置了防尘密封结构，避免金属碎屑进入铰接轴承导致磨损卡滞，电气元件全部采用工业级防护等级，适配车间内的温度、湿度波动范围。装置底部预留了废料收集小车的停靠空间，当日常维护清理散落废料时，可以直接将散落的废料扫入小车内转运，不需要额外配置清理工具。整套设备的动作节拍与常规压实机的工作节拍匹配，不会出现废料等待压实或者压实机空等废料的节拍 mismatch 问题，上料工位的桶体定位结构采用导向喇叭口设计，工人推送废料桶时不需要精准对位，只要推入导向范围即可自动滑入定位位置，降低工人的操作难度。

在结构细节处理上，所有与废料接触的棱边都做了圆角打磨处理，避免尖锐棱边刮擦废料桶、刮伤操作人员，设备外表面的涂装采用耐磨工业漆，应对车间内的磕碰、油污腐蚀。考虑到不同规格废料桶的适配性，上料定位机构设置了可调节的限位块，只需要调整限位块的位置，就可以适配车间内常用的两种不同容积的标准废料桶，不需要更换整套上料工装。装置的维护侧设置了可快速拆卸的检修门，日常检查驱动部件、铰接点润滑情况时不需要拆解整体围护结构，检修门设置了安全联锁开关，当检修门打开时设备无法启动，保证维护作业的安全。
